Επεξεργασία διαμέτρου τμήματος - με ΜικροΠαλέτα

Διαθέσιμο με το Archicad Collaborate.

Αλλάξτε τη διάμετρο ενός τμήματος όδευσης (αεραγωγός, σωλήνας ή φορέας καλωδίων).

1. Επιλέξτε μία όδευση
2. Κάντε κλικ στη γραμμή αναφοράς του τμήματος που θέλετε να επεξεργαστείτε
   Σημείωση: Ενεργοποιήστε την επιλογή Γραμμές αναφοράς ΜΗΥ σε 2D απόψεις στην επιλογή Άποψη > Επιλογές Εμφάνισης στην Οθόνη.

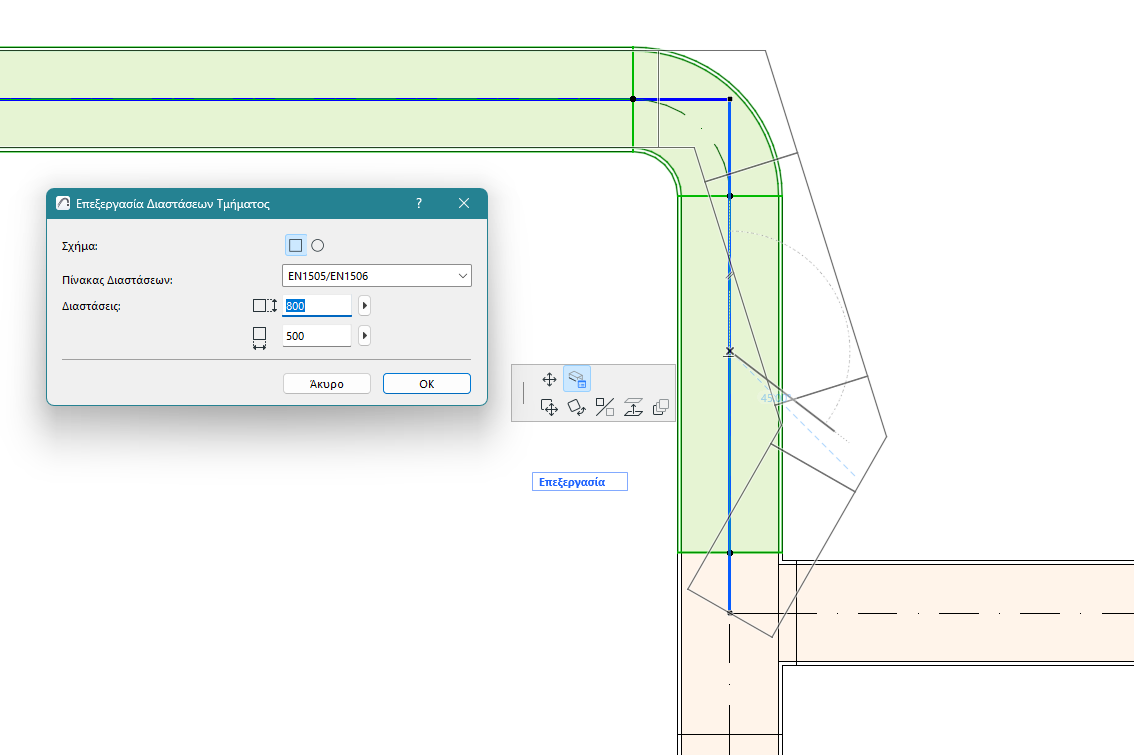

3. Από την ΜικροΠαλέτα, επιλέξτε Επεξεργασία Διαστάσεων Τμήματος.
4. Στον διάλογο, μπορείτε να επεξεργαστείτε το σχήμα του τμήματος (μόνο για αεραγωγούς), τον Πίνακα Διαστάσεων και τις διαστάσεις του τμήματος.





5. Κάντε κλικ στο OK για να ενημερώσετε το τμήμα στο μοντέλο.





Οι διαθέσιμες διαστάσεις αναφέρονται στον επιλεγμένο Πίνακα Διαστάσεων (που ορίζεται στην ενότητα Επιλογές > Προτιμήσεις Μελέτης > Προδιαγραφές Όδευσης.)

Δείτε επίσης: Βελτιστοποιητής Μεγέθους Αεραγωγού.
