Επεξεργασία γραμμής αναφοράς τμήματος - στοίχιση και απόκλιση
Διαθέσιμο με το Archicad Collaborate.

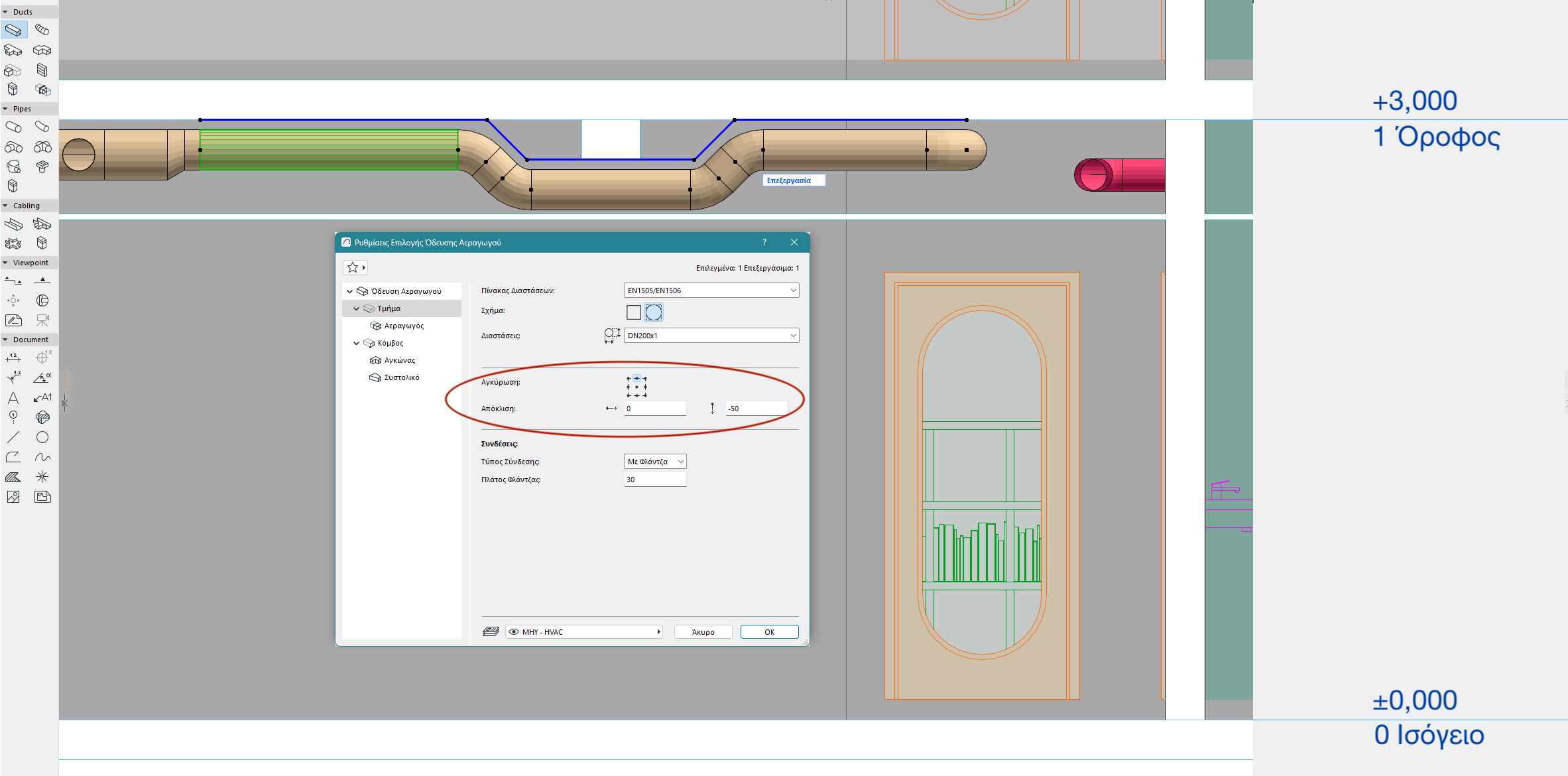

Εξ ορισμού, η γραμμή αναφοράς βρίσκεται στο κέντρο των τμημάτων όδευσης. Εισάγετε μία απόκλιση ή προσαρμόστε την στοίχιση στην Παλέτα Πληροφοριών, ή στις Ρυθμίσεις Τμήματος, όπως απαιτείται.
Σημείωση: Ενεργοποιήστε την επιλογή Γραμμές αναφοράς ΜΗΥ σε 2D απόψεις στην επιλογή Άποψη > Επιλογές Εμφάνισης στην Οθόνη.
Για παράδειγμα, για να τοποθετήσετε έναν αεραγωγό πιο κοντά σε μία πλάκα, επαναπροσδιορίστε τη γραμμή αναφοράς της όδευσης στο κάτω σημείο. Ή ορίστε μία απόκλιση για να διατηρήσετε μία όδευση σε ορισμένη απόσταση από έναν τοίχο ή μία οροφή.
