Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή

Εμφάνιση σε Ορόφους

• Επιλέξτε σε ποιούς ορόφους ιστορίες θα εμφανίζεται η ΜΗΥ Όδευση. Η προκαθορισμένη επιλογή για όλα τα ΜΗΥ στοιχεία είναι “Όλους τους Σχετικούς Ορόφους” (όπου βρίσκεται φυσικά η όδευση).

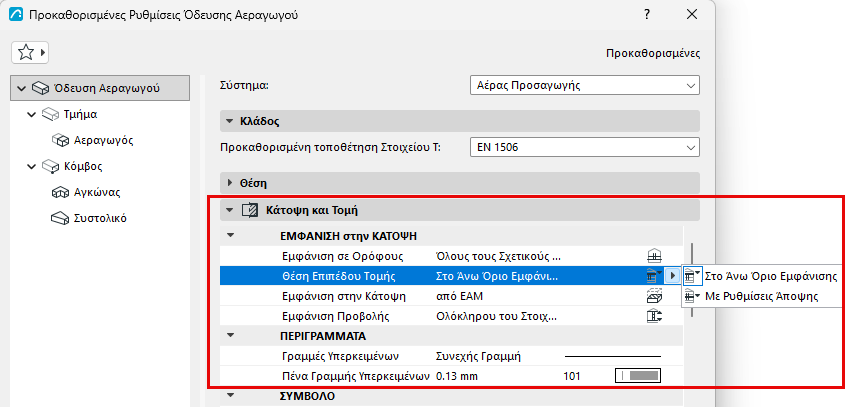

Θέση Επιπέδου Τομής

Επιλέξτε τον τρόπο εμφάνισης της ΜΗΥ Όδευσης, βάσει των ρυθμίσεων του Επιπέδου Τομής για Κάτοψη.

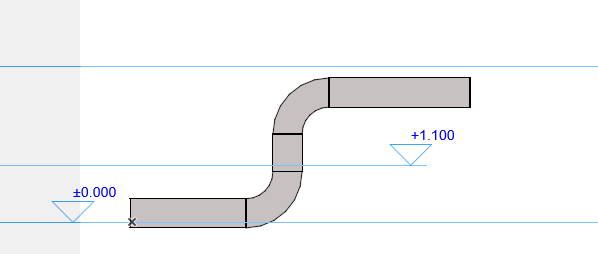

Για παράδειγμα, αυτή η Όδευση που εμφανίζεται μπορεί να έχει διαφορετικές εμφανίσεις Κάτοψης:

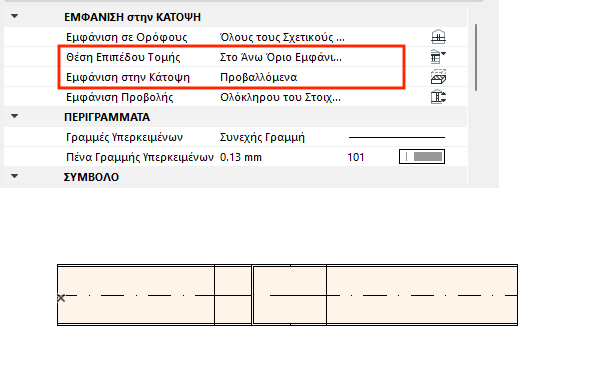

• Άνω Όριο Εμφάνισης: Κόψτε την ΜΗΥ Όδευση στο άνω όριο εμφάνισης (όπως έχει οριστεί στο Επίπεδο Τομής για Κάτοψη)

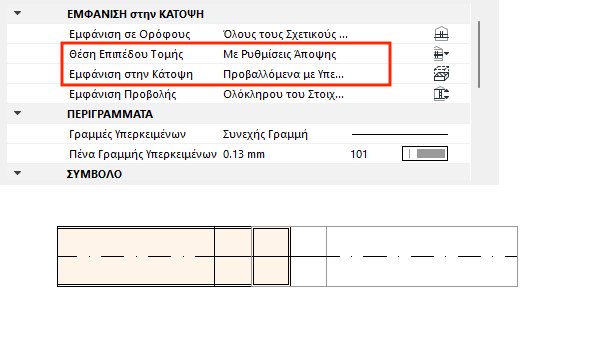

• Με Ρυθμίσεις Άποψης: Αποκοπή της ΜΗΥ Όδευσης στο ύψος του Επιπέδου Τομής για Κάτοψη

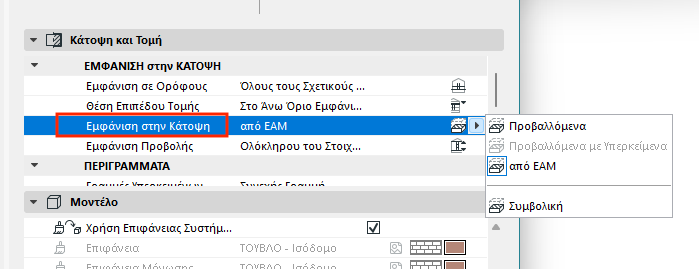

Εμφάνιση στην Κάτοψη

• από ΕΑΜ: Εφαρμόζει τις ρυθμίσεις Επιλογών Άποψης Μοντέλου από το πάνελ "ΜΗΥ Επιλογές". (Δείτε: Επιλογές Άποψης Μοντέλου για ΜΗΥ Στοιχεία.)
• Προβαλλόμενα: από το Επίπεδο Τομής για Κάτοψη έως το επίπεδο "Εμφάνιση κάτω έως" + σύμβολο κοπής
• Προβαλλόμενα με Υπερκείμενα: από το Επίπεδο Τομής για Κάτοψη έως το επίπεδο "Εμφάνιση κάτω έως" + σύμβολο κοπής και από το "Εμφάνιση άνω έως" στο Επίπεδο Τομής για Κάτοψη (διαθέσιμο εάν η θέση του Επιπέδου Τομής έχει οριστεί σε "Με Ρυθμίσεις Άποψης")
• Συμβολική: από το "Εμφάνιση κάτω έως" στο "Εμφάνιση άνω έως", χρησιμοποιώντας περιγράμματα με προβαλλόμενες γραμμές, άξονα
• Για επιλογές προβολής: βλ Εμφάνιση Προβολής

Σύμβολο: Ράστερ, Γραμμές και Επιφάνεια

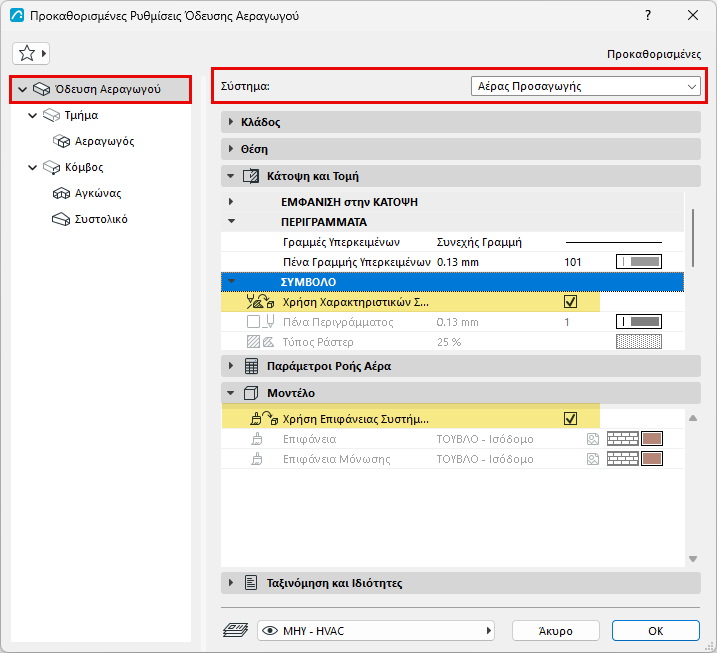

Εξ ορισμού, η Όδευση χρησιμοποιεί τα χαρακτηριστικά του ΜΗΥ Συστήματος που έχει επιλεγεί στο επάνω μέρος του διαλόγου: το κουτάκι ελέγχου "Χρήση Χαρακτηριστικών Συστήματος" είναι τσεκαρισμένο εξ ορισμού. Τα χαρακτηριστικά του Συστήματος ορίζονται στο: ΜΗΥ Συστήματα .

• Για να παρακάμψετε τα χαρακτηριστικά ΜΗΥ Συστήματος για αυτήν την Όδευση: αποεπιλέξτε το "Χρήση Χαρακτηριστικών/Επιφανειών Συστήματος" για να ενεργοποιήσετε τα τοπικά στοιχεία ελέγχου. Στη συνέχεια, ορίστε τα επιθυμητά χαρακτηριστικά για αυτήν την όδευση.
