Απαλοιφή Σειράς: Διαγραφή τιμής DN (ΟΔ) για Τμήμα Αεραγωγού ή Σωλήνα

Διαθέσιμο με το Archicad Collaborate.

Κατά την αντιγραφή και επεξεργασία πινάκων διαστάσεων: Χρησιμοποιήστε την εντολή "Απαλοιφή Σειράς" στη σελίδα τμήματος αεραγωγού ή σωλήνα για να διαγράψετε μη απαραίτητες καταχωρήσεις.

Με αποτέλεσμα, να χρειαστεί να αναθέσετε εκ νέου τις διαστάσεις των στοιχείων για τα υπάρχοντα στοιχεία του μοντέλου.

Για τμήμα αεραγωγού ή σωλήνα:

1. Επιλέξτε μία γραμμή DN (ΟΔ) από τη λίστα.

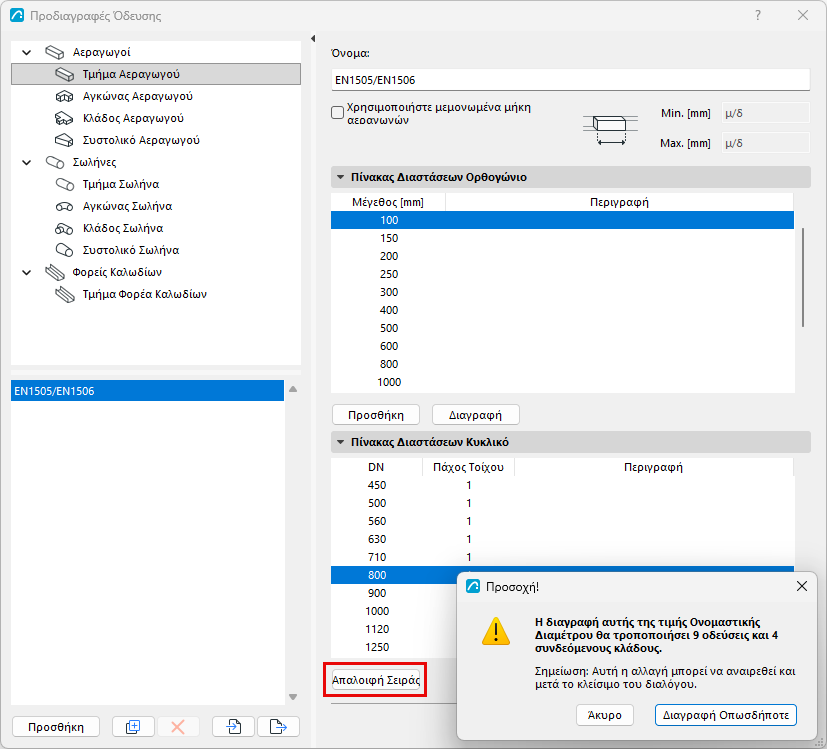

2. Κάντε κλικ στο κουμπί Απαλοιφή Σειράς: Αυτό διαγράφει τις επιλεγμένες τιμές. Η DN δεν είναι πλέον διαθέσιμη για ανάθεση σε στοιχεία μοντέλου.
3. Στα υπάρχοντα στοιχεία μοντέλου που χρησιμοποιούν τη διαγραμμένη DN εκχωρείται αυτόματα μία νέα τιμή DN (η αμέσως μεγαλύτερη στη λίστα)
   • Σε αυτή την περίπτωση, λαμβάνετε μία προειδοποίηση πριν συνεχίσετε. Μπορείτε να αναιρέσετε την εντολή Απαλοιφή Σειράς αφού βγείτε από τον διάλογο.

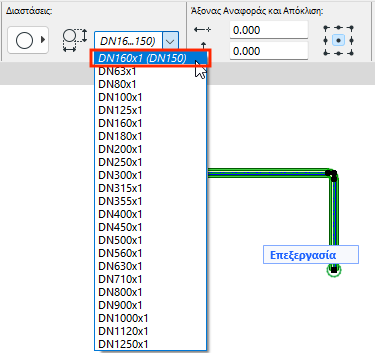

4. Για κάθε επηρεαζόμενο στοιχείο του μοντέλου, τα τρέχοντα και τα προηγούμενα δεδομένα DN παρατίθενται με πλάγια γραφή. Φυσικά, μπορείτε να εκχωρήσετε εκ νέου τους ορισμούς DN τους, όπως απαιτείται.
