Προσθήκη ΜΗΥ Συστήματος στον Περιηγητή ΜΗΥ Συστήματος

Διαθέσιμο με το Archicad Collaborate

Ανοίξτε τον Περιηγητή ΜΗΥ Συστήματος κάνοντας ένα από τα εξής:

από το μενού Παράθυρα > Παλέτες, ή
τη συντόμευση της ΜΗΥ Γραμμή Εργαλείων

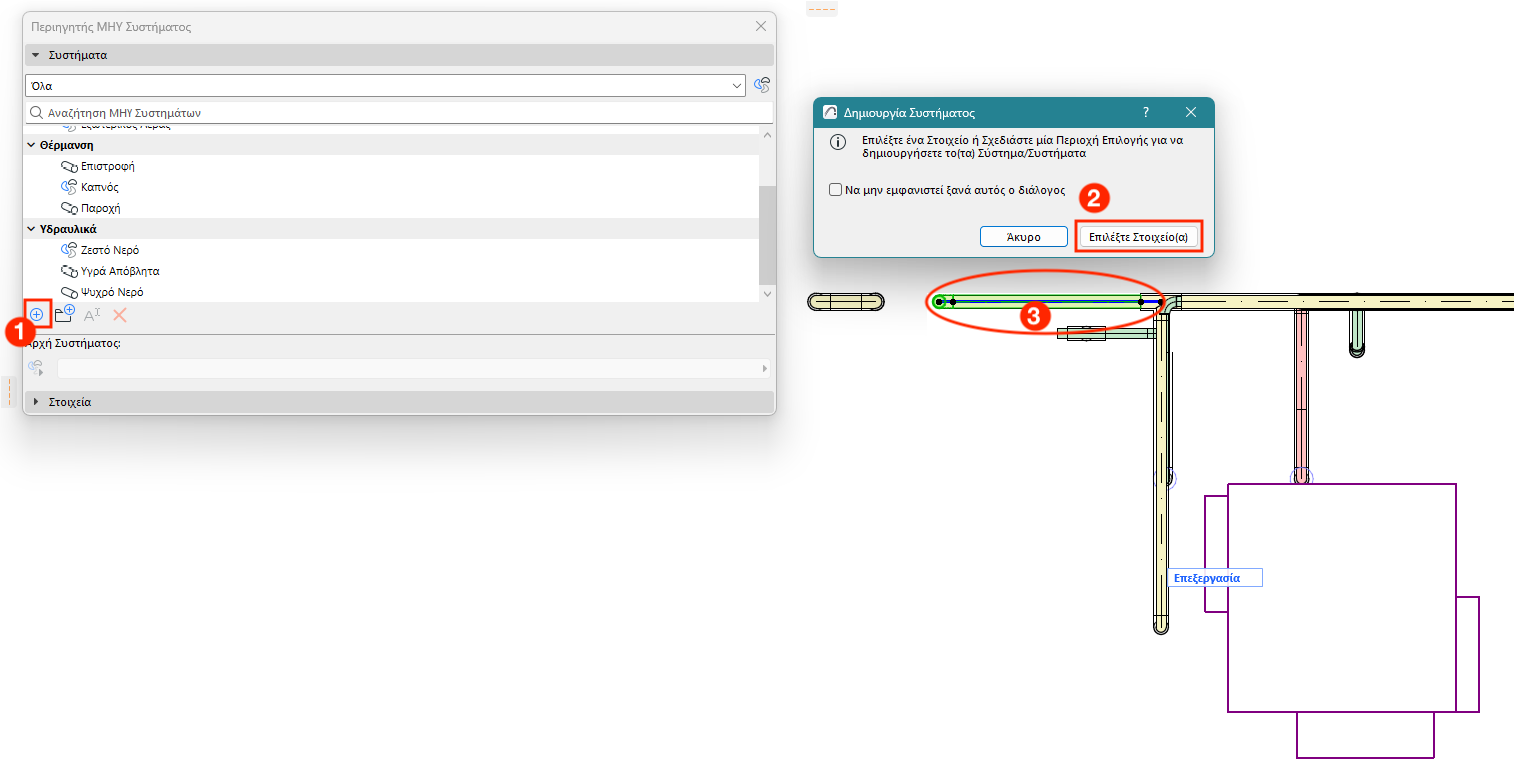

Στον Περιηγητή ΜΗΥ Συστήματος, κάντε κλικ στο “Συν" [+]
Στον διάλογο που εμφανίζεται, πατήστε Επιλέξτε Στοιχεία(α).
Επιλέξτε στοιχεία Συστήματος Ή σημείο εκκίνησης συστήματος:
Κάντε μία από τις ακόλουθες ενέργειες:
- Επιλέξτε το σημείο εκκίνησης του συστήματος (ένα ΜΗΥ στοιχείο ως σημείο εκκίνησης για συστήματα αεραγωγών ή σωλήνων: η θύρα του αντιπροσωπεύει το σημείο από το οποίο θα προέρχεται ο αέρας ή το υγρό)
  - Το στοιχείο σημείου εκκίνησης πρέπει να είναι το ανοικτό άκρο μίας όδευσης ή ένας συνδεδεμένος Εξοπλισμός ή Παρελκόμενο (όχι τερματικό).
  - Για να βλέπετε τα ανοικτά άκρα και τις ανοικτές συνδέσεις σε 2D απόψεις, ενεργοποιήστε την επιλογή Ανοικτές ΜΗΥ Συνδέσεις στην επιλογή Άποψη > Επιλογές Εμφάνισης στην Οθόνη.
- Ή επιλέξτε ένα ή περισσότερα ΜΗΥ στοιχεία που θα αποτελέσουν μέρος του συστήματος
  Συμβουλή: Μπορείτε να επιλέξετε στοιχεία από διαφορετικά ΜΗΥ Συστήματα - κάθε σύστημα προστίθεται ξεχωριστά

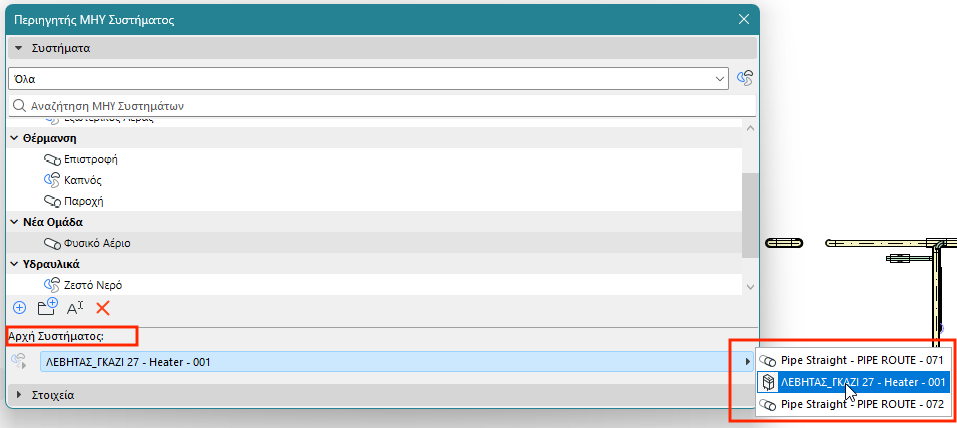

- Για κάθε σύστημα, επιλέξτε ένα έγκυρο σημείο εκκίνησης από το αναπτυσσόμενο μενού Αρχή Συστήματος

  Σημείωση: Εάν αργότερα εξαλείψετε το σημείο αρχής του Συστήματος (για παράδειγμα, προσθέσετε ένα τερματικό στο ανοιχτό άκρο), το Σύστημα διαγράφεται από τον περιηγητή, επειδή δεν έχει ανοιχτό άκρο. Μία ειδοποίηση θα σας επιτρέψει είτε να αναιρέσετε είτε να συνεχίσετε - σε αυτή την περίπτωση, μπορείτε αργότερα να προσθέσετε το Σύστημα στον Περιηγητή, χρησιμοποιώντας ένα διαφορετικό σημείο εκκίνησης.

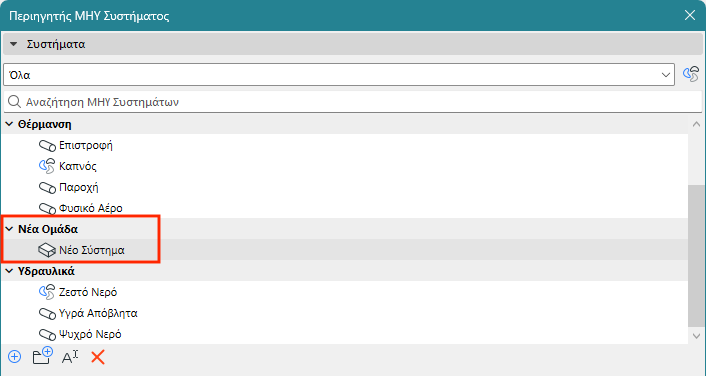

Το νέο σύστημα προστίθεται στο πρόγραμμα περιήγησης σε μία "Νέα Ομάδα"
Μετονομασία ή οργάνωση Συστημάτων ή ομάδων

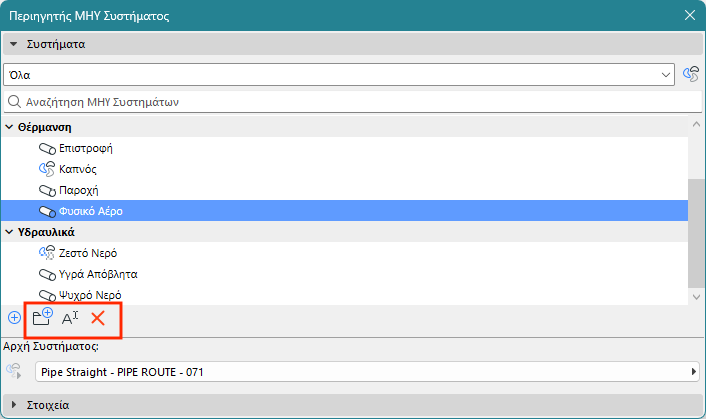

Χρησιμοποιήστε τα εικονίδια εντολών για να μετονομάσετε ή να διαγράψετε οποιαδήποτε επιλεγμένη ομάδα ή σύστημα
Για να προσθέσετε ένα Σύστημα σε διαφορετική ομάδα: Κάντε κλικ και σύρετε το σύστημα σε ένα διαφορετικό όνομα ομάδας
