Έλεγχος ΜΗΥ Μοντέλου για αερισμό Χώρου

Σημείωση: Οι λειτουργίες υπολογισμών για το MEP Designer είναι διαθέσιμες μόνο με άδειες cloud.

Για ένα ΜΗΥ Μοντέλο, μπορείτε να ορίσετε τις απαιτήσεις εξαερισμού ανά Χώρο. Στη συνέχεια, χρησιμοποιήστε τους ενσωματωμένους ελέγχους για να διασφαλίσετε ότι τα ΜΗΥ στοιχεία σας (τερματικά ή εξοπλισμός) παρέχουν την απαιτούμενη παροχή αέρα προσαγωγής και απαγωγής.

Βήμα 1: Ρυθμίστε χώρους με παραμέτρους εξαερισμού

Δημιουργήστε τους απαραίτητους χώρους στο μοντέλο.

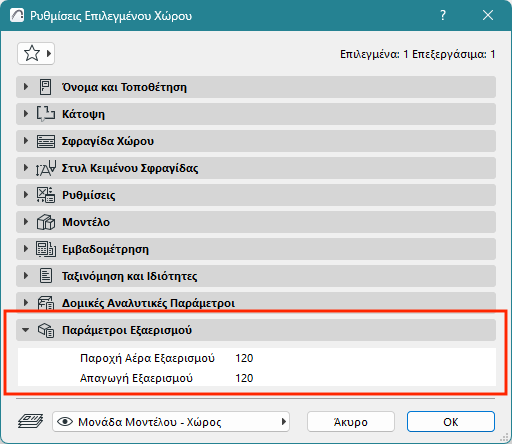

Στις Ρυθμίσεις Χώρου, εισάγετε τιμές για τις παραμέτρους Παροχής και Απαγωγής Αέρα Εξαερισμού:



Βήμα 2: Ρύθμιση τερματικών ή εξοπλισμού με παραμέτρους παροχής

  1. Μοντελοποιήστε το HVAC σύστημα, συμπεριλαμβανομένων τερματικών και εξοπλισμού.

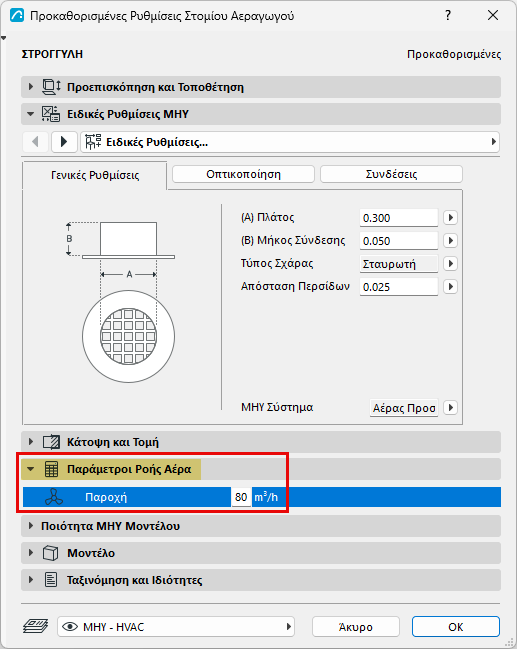

  2. Για κάθε τερματικό ή εξοπλισμό, εισάγετε δεδομένα παροχής στο πάνελ Παράμετροι Παροχής Αέρα του διαλόγου Ρυθμίσεων.


Βήμα 3: Καθορίστε Σύστημα Ελέγχου Ποιότητας

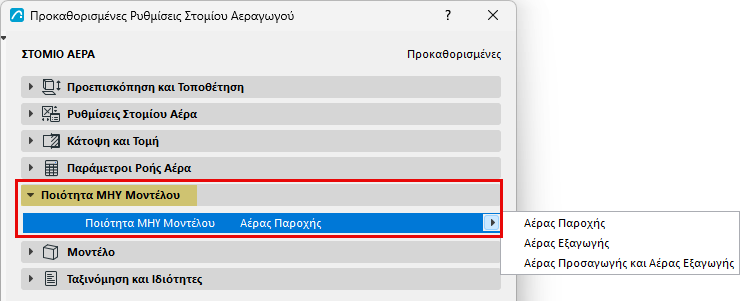

Στο πάνελ Ποιότητα ΜΗΥ Μοντέλου:

Επιλέξτε Αέρας Παροχής, Αέρας Απαγωγής ή και τα δύο για να ορίσετε αυτά τα δεδομένα για τους σκοπούς του Ελέγχου Ποιότητας ΜΗΥ Μοντέλου. (Αυτό είναι απαραίτητο επειδή το ΜΗΥ Σύστημα του στοιχείου, που ανατίθεται αλλού, είναι ένα χαρακτηριστικό μελέτης που μπορεί να μετονομαστεί ανά πάσα στιγμή.)



Βήμα 4: Εκτελέστε τον Έλεγχο Ποιότητας ΜΗΥ Μοντέλου

Εκτελέστε έναν έλεγχο για να βεβαιωθείτε ότι το τερματικό/εξοπλισμός που έχει τοποθετηθεί στο μοντέλο πληροί τις παραμέτρους των χώρων για επαρκή αερισμό. Ο έλεγχος θα λάβει υπόψη κάθε τερματικό/εξοπλισμό που είναι μερικώς ή πλήρως τοποθετημένος μέσα σε έναν χώρο.

  1. Στα παράθυρα 3D/Κάτοψη/Τομή:
    • Ανοίξτε Σχεδίαση > Έλεγχος Μοντέλου > Ποιότητα ΜΗΥ Μοντέλου (ή η ίδια εντολή από την ΜΗΥ Γραμμή Εργαλείων)
  2. Ελέγξτε ποιες παραμέτρους (παροχή αέρα, απαγωγή αέρα ή και τις δύο) θέλετε να ελέγξετε στους χώρους σας.
  3. Πατήστε Έλεγχος.

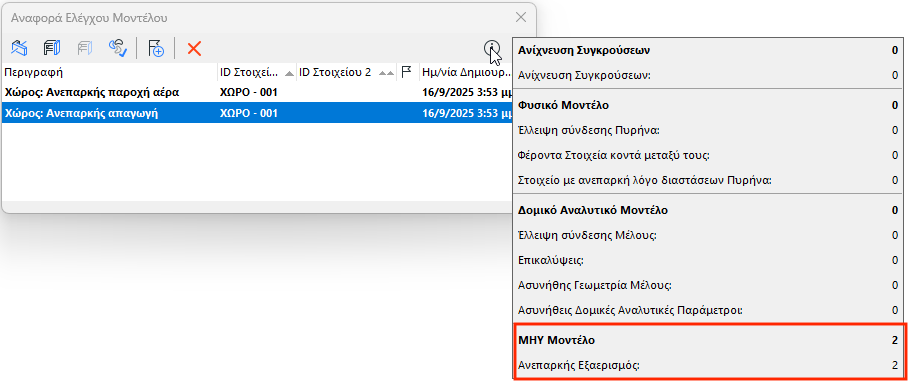

Η Αναφορά Ελέγχου Μοντέλου παραθέτει όλους τους Χώρους των οποίων οι παράμετροι εξαερισμού δεν πληρούνται. Εδώ, για κάθε αποτέλεσμα μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε Ζητήματα, κατά βούληση.



Σχετικά Θέματα:

Δημιουργία Ζητήματος από Αναφορά Ελέγχου Μοντέλου

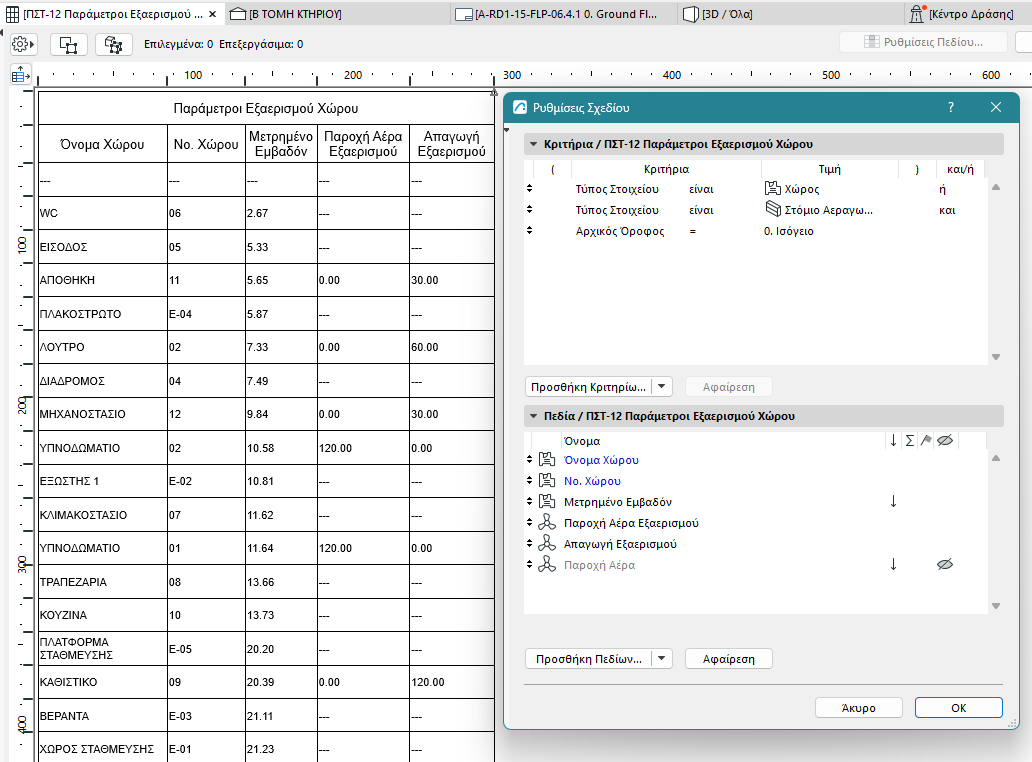

Δημιουργία Πίνακα Χώρων και των απαιτήσεων εξαερισμού τους

Μπορείτε επίσης να παραθέσετε χώρους, τις απαιτήσεις εξαερισμού τους και την παροχή των σχετικών τερματικών και εξοπλισμού στον Διαδραστικό Πίνακα.

Ελέγξτε και επεξεργαστείτε τις τιμές απευθείας στον Πίνακα, ανάλογα με τις ανάγκες.
