Τοποθέτηση Τερματικού, Παρελκόμενου ή Εξαρτήματος
Η ΜΗΥ Βιβλιοθήκη περιέχει ειδικά διαμορφωμένα στοιχεία Παρελκόμενου, Εξοπλισμού και Τερματικού.
Διαθέσιμο με το Archicad Collaborate.
Χρησιμοποιήστε τα ειδικά εργαλεία Τερματικό, Παρελκόμενο και Εξοπλισμός για να τα τοποθετήσετε στν Κάτοψη ή στο 3D.

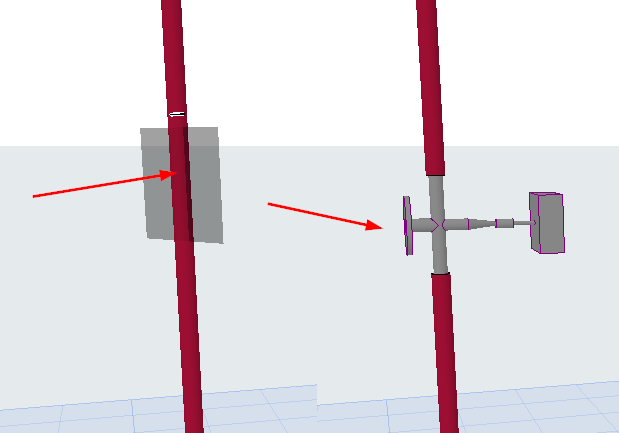

- Επιλέξτε το εργαλείο και στη συνέχεια κάντε κλικ μία φορά σε ένα τμήμα όδευσης για να το τοποθετήσετε
- Εάν δεν υπάρχει αρκετός χώρος ή εάν το εξάρτημα δεν είναι σε σειρά με την όδευση: τοποθετείται ένα αυτόνομο παρελκόμενο που δεν συνδέεται με την όδευση
- Το στοιχείο που τοποθετείται δεύτερο (όδευση ή παρελκόμενο) κληρονομεί το ΜΗΥ Σύστημα του σημείου σύνδεσης του πρώτου στοιχείου

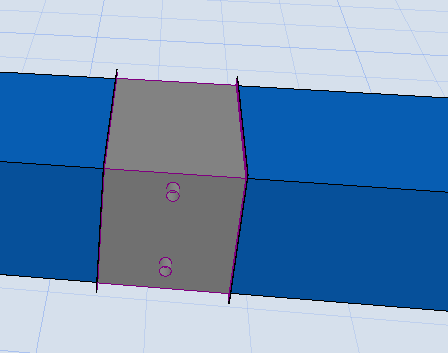

Τοποθέτηση εξοπλισμού, εν σειρά
|
|
κληρονομεί το μέγεθος διαδρομής
Εξ ορισμού, το ΜΗΥ παρελκόμενο ή εξοπλισμός ταιριάζει με το μέγεθος του στοιχείου υποδοχής του στην όδευση. Για να αλλάξετε αυτή την προεπιλογή για κάθε στοιχείο, καταργήστε την επιλογή Μέγεθος σύνδεσης, στις Πληροφορίες:
Εάν το κουτάκι ελέγχου είναι απενεργοποιημένο: το ΜΗΥ στοιχείο διατηρεί το δικό του μέγεθος και προστίθεται ένα συστολικό εάν χρειάζεται.
Εύρεση βέλτιστης σύνδεσης όδευσης

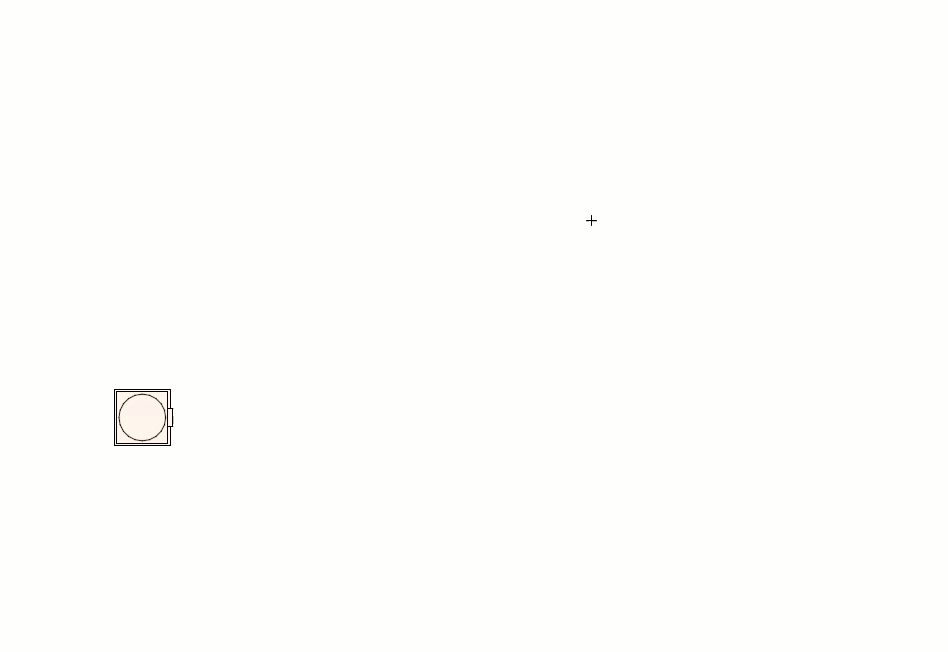

Όταν συνδέετε μία όδευση σε ένα τερματικό, παρελκόμενο ή εξοπλισμό, χρησιμοποιήστε τα πλήκτρα βέλους πάνω και κάτω για να δείτε εναλλακτικές διαδρομές σύνδεσης της όδευσης.
Για να επιλέξετε ανάμεσα σε επικαλυπτόμενες θύρες: χρησιμοποιήστε το πλήκτρο Tab για να περιηγηθείτε στις διαθέσιμες θύρες και, στη συνέχεια, επιλέξτε αυτήν που χρειάζεστε
