Ορισμός κλίσης των διαδρομών MEP

Επεξεργασία κλίσης κατά την εισαγωγή

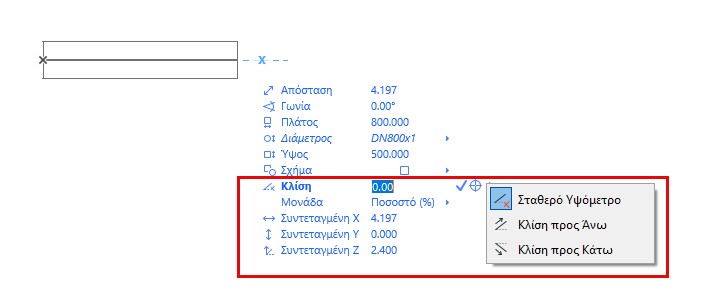

Κατά την εισαγωγή όδευσης, χρησιμοποιήστε τον Ιχνηλάτη για να αλλάξετε την κλίση του τμήματος όδευσης.

• Εισάγετε μία τιμή (θετική για πάνω, αρνητική για κάτω)
• Εναλλακτικά, επιλέξτε "Κλίση προς Άνω" ή "Κλίση προς Κάτω" και εισάγετε μία τιμή

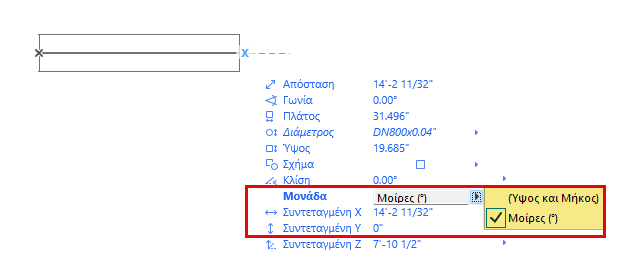

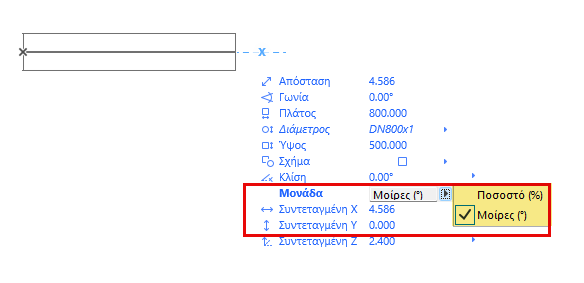

• Μπορείτε να ορίσετε την κλίση σε ποσοστό ή μοίρες. Εάν χρησιμοποιείτε Αγγλοσαξονικές μονάδες, μπορείτε να τις ορίσετε ως αναλογία ανύψωσης/μήκους (rise/run).

Δείτε το Βίντεο: Ευέλικτες Ρυθμίσεις Κλίσης

• Ακόμη και μετά από μία αλλαγή στο υψόμετρο κατά μήκος της όδευσης, η κλίση της όδευσης διατηρείται. Εάν προσαρμόσετε τη συντεταγμένη Ζ, η όδευση θα συνεχίσει στο νέο υψόμετρο, ενώ η κλίση θα παραμείνει σταθερή.

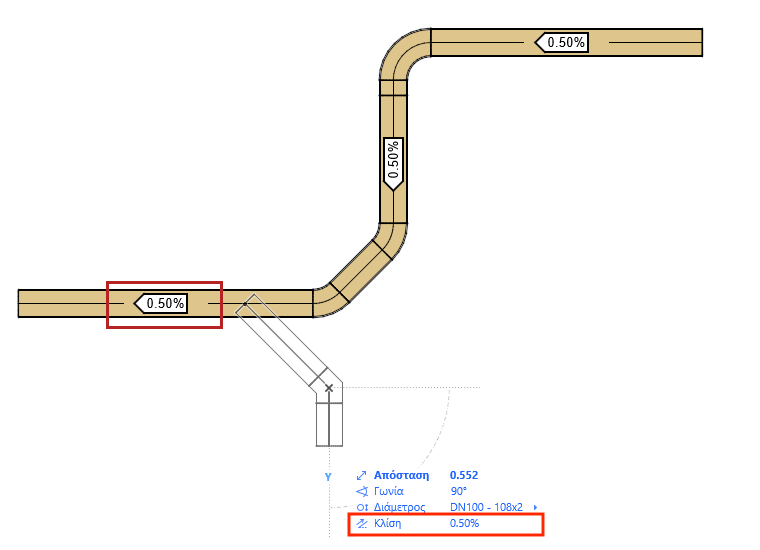

• Τα τμήματα της όδευσης που διακλαδίζονται πρόσφατα κληρονομούν επίσης την κλίση της όδευσης

Τροποποίηση κλίσης στο επιλεγμένο σημείο

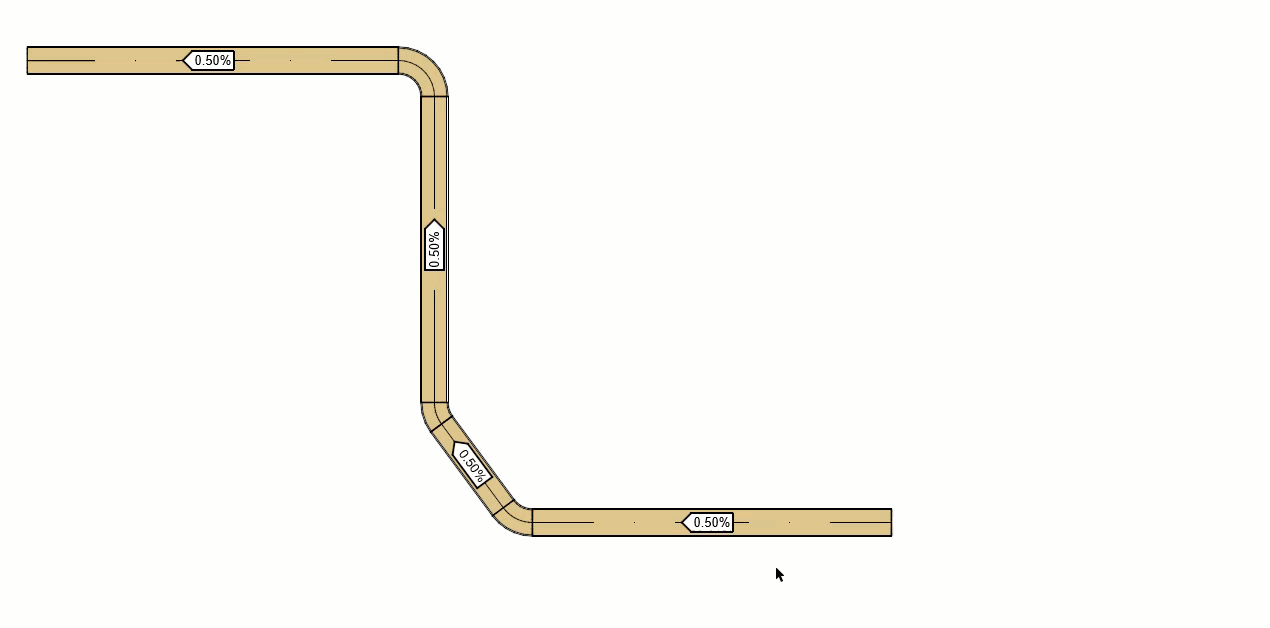

1. Επιλέξτε το ανοικτό άκρο ενός στοιχείου όδευσης.
2. Από την μικροΠαλέτα, επιλέξτε Τροποποίηση κλίσης στο επιλεγμένο σημείο.
3. Πηγαίνετε στον Ιχνηλάτη και αλλάξτε την τιμή της κλίσης.

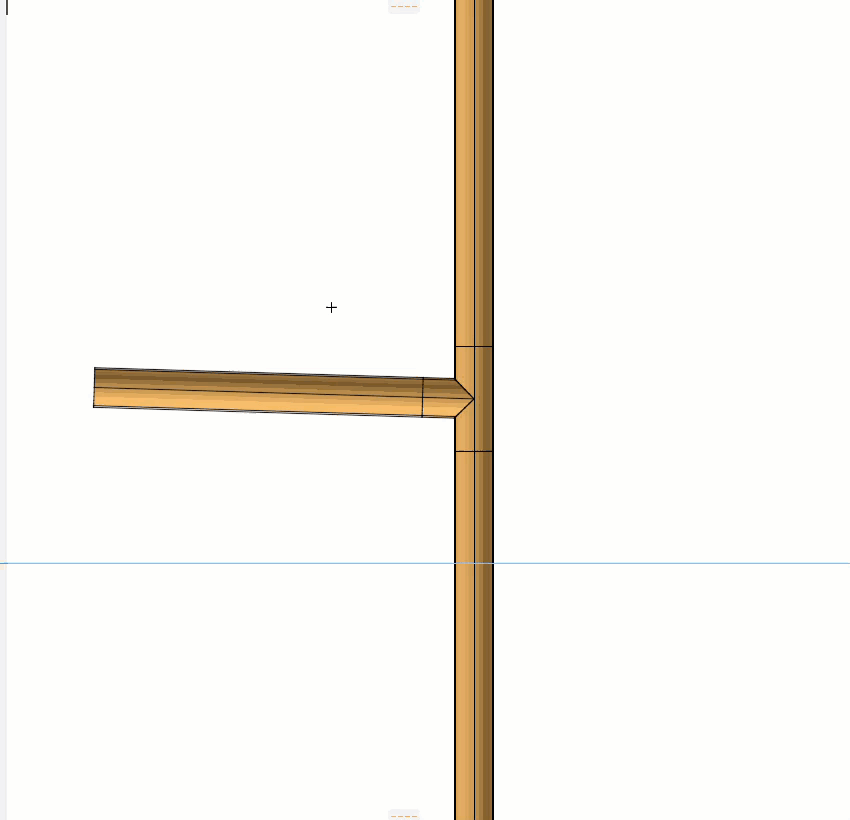

Μπορείτε επίσης να αλλάξετε την κλίση μίας όδευσης σε έναν αγκώνα ή από έναν κλάδο:

Το υψόμετρο της όδευσης στο σημείο που κάνατε κλικ δεν θα αλλάξει.

Κλίση - οπτική πληροφόρηση

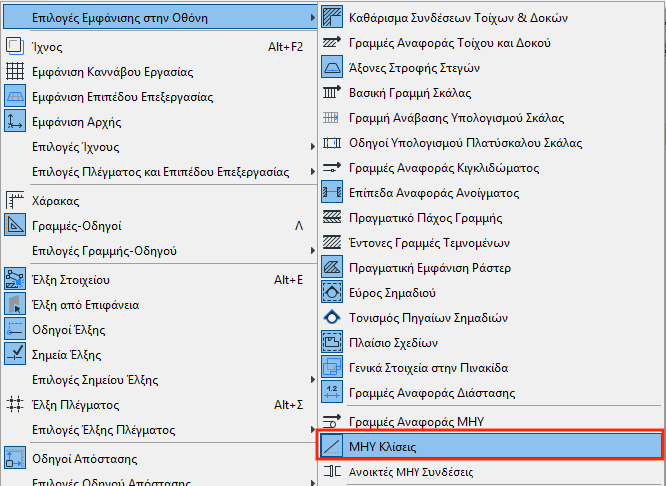

Ενεργοποιήστε το ΜΗΥ Κλίσεις στο Άποψη > Επιλογές Εμφάνισης στην Οθόνη.

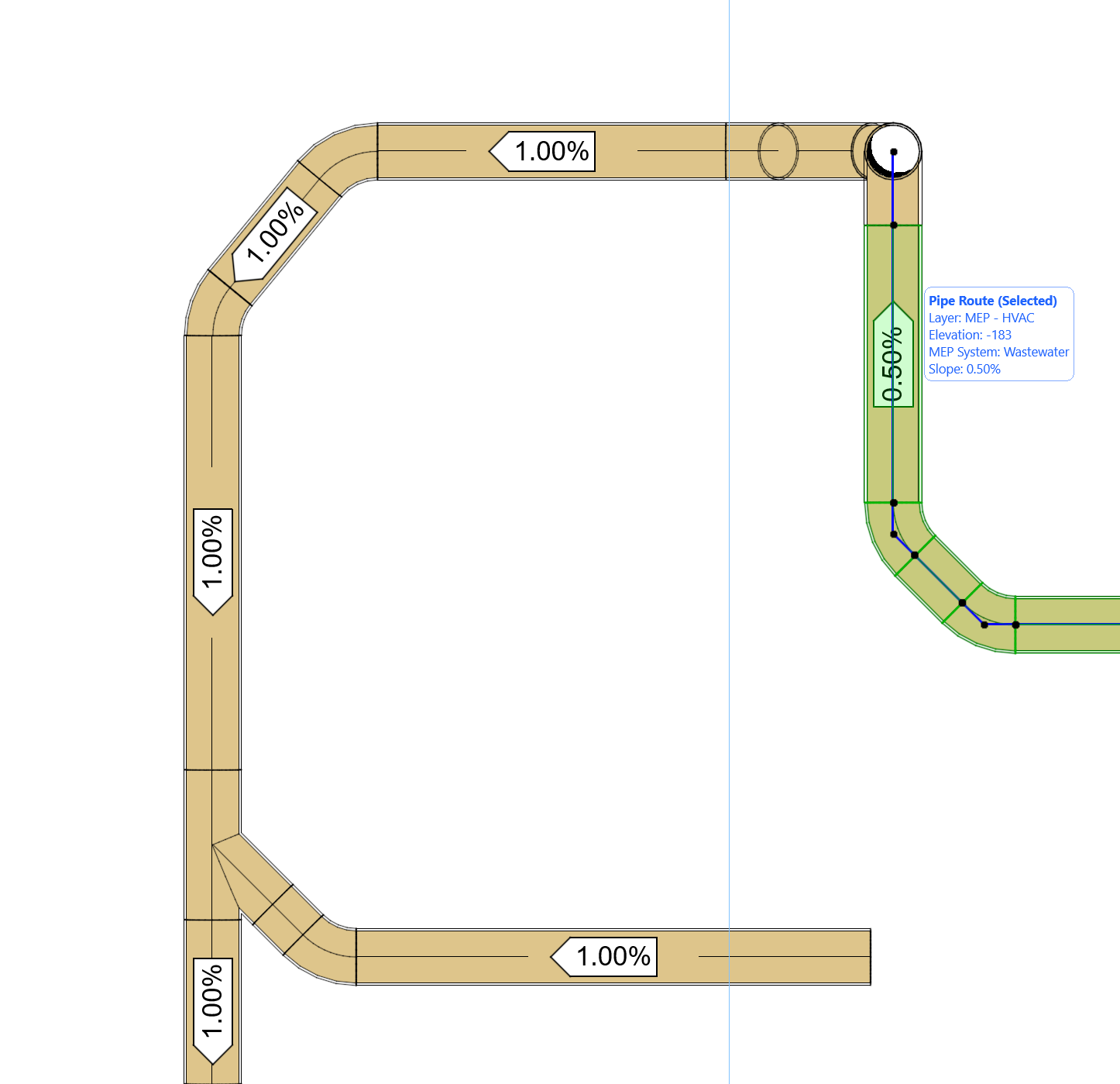

• Στην Κάτοψη, βλέπετε την κατεύθυνση και την τιμή της κλίσης της όδευσης (αυτό προορίζεται ως οπτική πληροφόρηση για λειτουργικές κλίσεις και εμφανίζεται μόνο για κλίσεις 5% ή μικρότερες)
• Για ένα επιλεγμένο στοιχείο όδευσης, η Πληροφοριακή Ετικέτα (Ταμπελάκι) εμφανίζει επίσης την τιμή της κλίσης

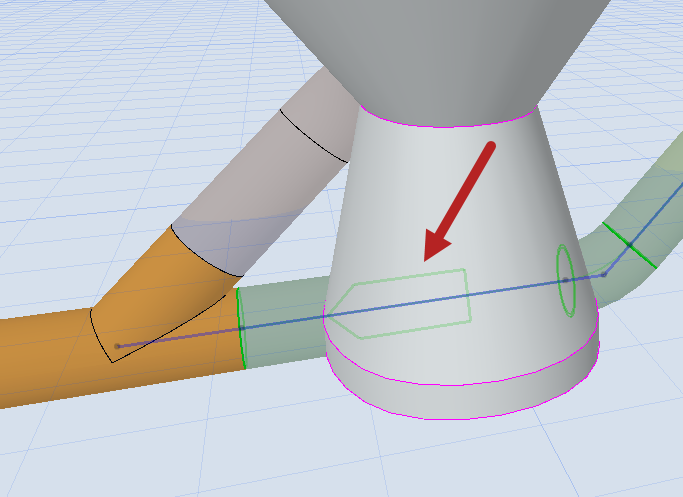

Στις απόψεις 3D και Τομής, τα επιλεγμένα στοιχεία όδευσης εμφανίζουν ένα πράσινο βέλος για να υποδείξουν την κατεύθυνση της κλίσης:
