Κυκλώματα

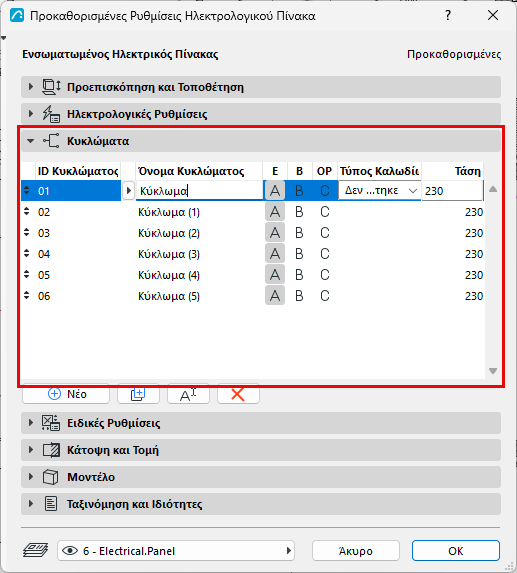

Χρησιμοποιήστε αυτό το πάνελ για να δημιουργήσετε ηλεκτρικά κυκλώματα για τη Μελέτη σας. Μπορείτε να δημιουργήσετε νέα κυκλώματα, να αντιγράψετε ένα επιλεγμένο κύκλωμα από τη λίστα, να μετονομάσετε κυκλώματα, ή να διαγράψετε ένα επιλεγμένο κύκλωμα χρησιμοποιώντας τα κουμπιά κάτω από τη λίστα.
Για κάθε δημιουργημένο κύκλωμα, καθορίστε τα ακόλουθα:
ID Κυκλώματος
Δημιουργείται αυτόματα βάσει των ρυθμίσεων στα πεδία Πρόθεμα ID και Στυλ ID.
Όνομα Κυκλώματος
Καθορίστε το όνομα του κυκλώματος.
L1 L2 L3
Αυτά τα κουμπιά καθορίζουν ποια από τις φάσεις L1, L2, και L3 θα χρησιμοποιείται από το κύκλωμα. Για τυπικά κυκλώματα στις περισσότερες οικιστικές μελέτες, χρησιμοποιείται μία φάση ανά κύκλωμα, επομένως επιλέξτε μία από αυτές.
Φροντίστε να κατανείμετε τις φάσεις μεταξύ των κυκλωμάτων έτσι ώστε το εκτιμώμενο Φορτίο Ζήτησης να είναι περίπου το ίδιο για όλες τις φάσεις. Επιλέξτε και τις τρεις φάσεις για κυκλώματα που περιλαμβάνουν ηλεκτρικές συσκευές σχεδιασμένες για αυτό.
Τύπος Καλωδίωσης
Επιλέξτε έναν τύπο καλωδίωσης για το κύκλωμα, ή αφήστε την τιμή στο “Χωρίς Ορισμό”. Οι διαθέσιμοι τύποι καλωδίωσης και οι αντίστοιχες επιφάνειες διατομής τους ορίζονται στον διάλογο Ρυθμίσεις Ηλεκτρολογικής Μελέτης.
Τάση
Καθορίστε την Τάση (σε Volt - V) που χρησιμοποιείται από το κύκλωμα.
