Αναπαράσταση Φορτίων

Κλιμάκωση Μεγεθών Φορτίου (Φορτία σε 1D Μέλη)

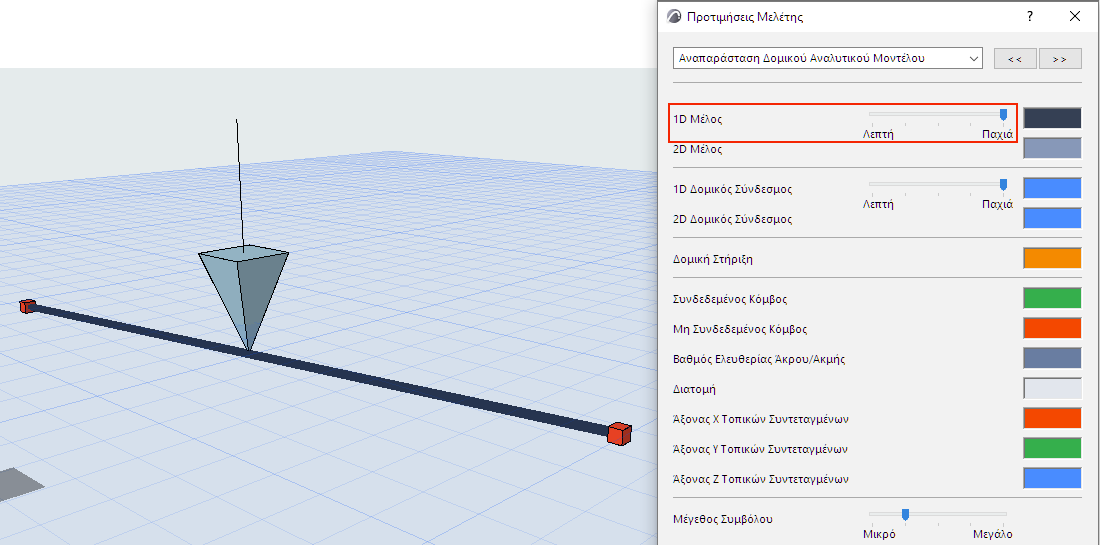

Για τη βελτιστοποίηση της εμφάνισης Φορτίου, το εμφανιζόμενο σύμβολο Φορτίου αλλάζει αυτόματα το μέγεθός του με βάση το πάχος 1D Μέλους.

Το πάχος 1D Μέλους ρυθμίζεται στο: Προτιμήσεις Μελέτης > Αναπαράσταση Δομικού Αναλυτικού Μοντέλου

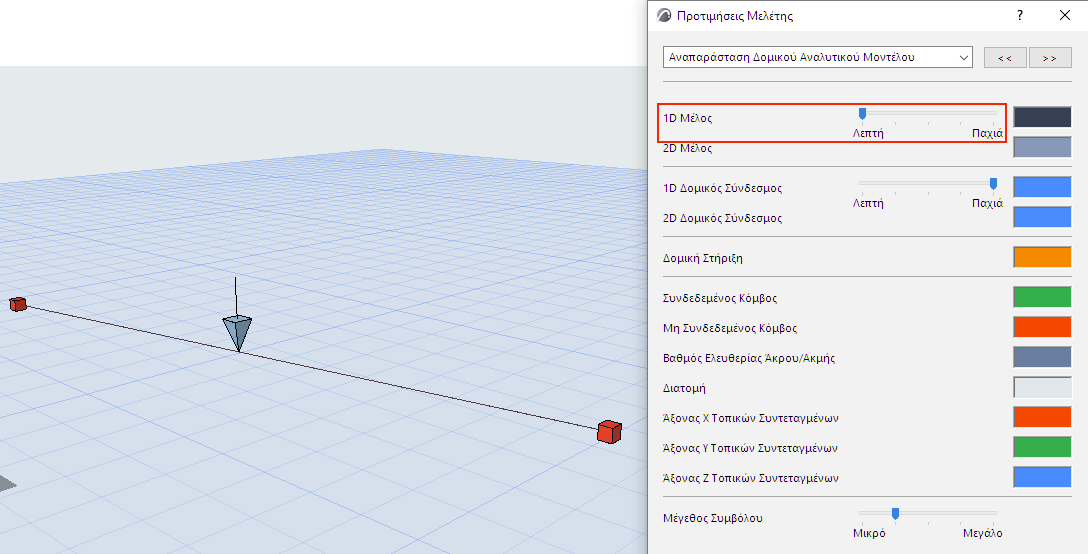

Για παράδειγμα, ένα 1D Μέλος με μικρότερο πάχος θα εμφανίζει μικρότερα στοιχεία Φορτίου.

Συμβουλή: Ρυθμίστε το πάχος 1D Μέλους για να ταιριάζει στις ανάγκες σας στη μελέτη, αλλά να γνωρίζετε ότι πρόκειται για ρύθμιση σε επίπεδο Μελέτης, και επηρεάζει την αναπαράσταση την αναπαράσταση των στοιχείων Δομικού Αναλυτικού Μοντέλου για όλους τους χρήστες Teamwork.

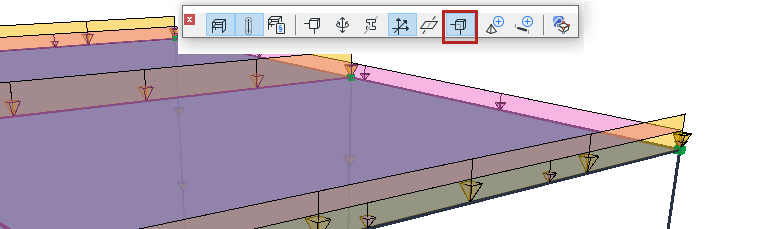

Εμφάνιση Βελών Σημειακού Φορτίου ως Διαφανή

Χρησιμοποιήστε τον διακόπτη “Διαφανή Σύμβολα” της γραμμής εργαλείων Δομικά Έργα. Επηρεάζουν την εμφάνιση των βελών Σημειακού Φορτίου στις 3D απόψεις.

Αναπαράσταση Ελάχιστου και Μέγιστου Μεγέθους Φορτίου

Για να βελτιώσετε την ορατότητα στη μελέτη, έχουν εισαχθεί γεωμετρικά όρια στην αναπαράσταση των Φορτίων.

Μετά την επίτευξη ορισμένων ορίων έντασης (την μέγιστη ή την ελάχιστη τιμή) το μέγεθος των Φορτίων δεν θα αλλάζει.

Οι προεπιλεγμένες οριακές τιμές έχουν ως εξής:

Εργαλείο Φορτίο	Ελάχιστη Ένταση	Μέγιστη Ένταση
Σημειακό	1 kN	1501 kN
Γραμμικό	1 kN/m	76 kN/m
Επιφάνεια	1 kN/m2	26 kN/m2

Σημείωση: Εάν χρειαστεί, αυτές οι ελάχιστες / μέγιστες τιμές μπορούν να αλλάξουν από το μητρώο.
