Επιμήκυνση 2D Μέλους

Επιμηκύνετε μέρος ή ολόκληρη την ακμή του πολυγώνου ενός 2D Μέλους, έτσι ώστε να μπορεί να συνδεθεί με άλλο κοντινό Μέλος.

Για κάθε προσαρμογέα επιμήκυνσης, μπορείτε να ορίσετε μία μέγιστη επιτρεπόμενη απόσταση (“Max. επιμήκυνση”). Αυτή η απόσταση μετριέται μεταξύ μη προσαρμοσμένων Κόμβων 1D Μέλους και/ή μη προσαρμοσμένων επιπέδων 2D Μέλους.

Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.



ΕΠΙΜΗΚΥΝΣΗ 2D ΜΕΛΟΥΣ ΠΡΟΣ 1D ΜΕΛΟΣ

Επιμήκυνση 2D προς 1D (ένα προς το άλλο)




Επιμήκυνση 2D προς 1D (μεταξύ τους)


Σχήμα 1. 1D Υποστύλωμα επιμηκύνεται προς τα κάτω για να φθάσει την Πλάκα, Η ακμή 2D Πλάκας επιμηκύνεται για να φθάσει την πλευρά της Δοκού

Μερική επιμήκυνση

Τσεκάρετέ το για να επιμηκύνετε μόνο ένα μέρος της ακμής 2D Μέλους. Αυτό ισχύει όταν ο 1D στόχος βρίσκεται στο ίδιο επίπεδο με εκείνο του 2D Μέλους που επιμηκύνεται.



Min. μήκος τμήματος

Εάν είναι ενεργοποιημένη η Μερική Επιμήκυνση: Ένα μέρος ακμής θα επιμηκυνθεί μόνο εάν είναι τουλάχιστον τόσο μακρύ.



ΕΠΙΜΗΚΥΝΣΗ 2D ΜΕΛΟΥΣ ΠΡΟΣ 2D ΜΕΛΟΣ

Επιμήκυνση 2D προς 2D (ένα προς το άλλο)




Επιμήκυνση 2D προς 2D (μεταξύ τους)

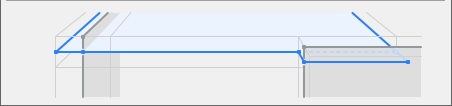

Μερική επιμήκυνση

Τσεκάρετέ το για να επιμηκύνετε μόνο ένα μέρος της ακμής 2D Μέλους. Αυτό ισχύει όταν ο 2D στόχος βρίσκεται στο ίδιο επίπεδο με εκείνο του 2D Μέλους που επιμηκύνεται.



Min. μήκος τμήματος

Εάν είναι ενεργοποιημένη η Μερική Επιμήκυνση: Ένα μέρος ακμής θα επιμηκυνθεί μόνο εάν είναι τουλάχιστον τόσο μακρύ.
