Προσαρμογή Συνδεδεμένων Άκρων

Διαθέσιμη κατά την προσαρμογή ενός 1D Μέλους, χρησιμοποιώντας Επιμήκυνση, Αποκοπή ή Έλξη.

Εάν ο τρέχων κανόνας προσαρμογής έχει ως αποτέλεσμα έναν νέο κόμβο: αυτή η επιλογή επιτρέπει περαιτέρω προσαρμογή(ές) που λαμβάνει υπόψη τον νέο(ους) κόμβο(ους) σύνδεσης.

• Πρόσθετες προσαρμογές θα πραγματοποιηθούν σε συνδεδεμένο(α) 1D Μέλος(η) σε κάθε νέο κόμβο.
• Αυτές οι πρόσθετες προσαρμογές πραγματοποιούνται κατά μήκος του τοπικού άξονα Χ των 1D Μελών.
• Οι τιμές Βαθμών Ελευθερίας Άκρου 1D Μέλους βασίζονται σε αυτόν τον νέο κόμβο σύνδεσης
• Οι τιμές Σημείων Αρχής/Πέρατος 1D Μελών στη διάταξη SAF βασίζονται σε αυτόν τον νέο κόμβο σύνδεσης

Για παράδειγμα:

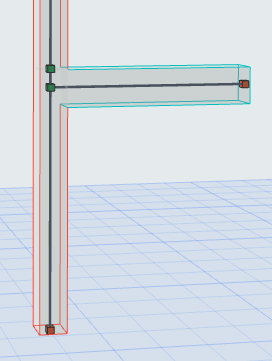

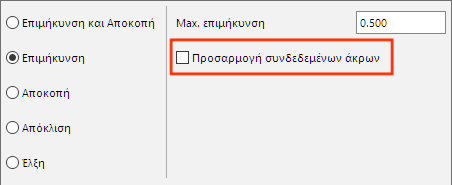

Μία Δοκός επιμηκύνεται για να συναντήσει το Υποστύλωμα, δημιουργώντας έναν νέο κόμβο. Η επιλογή “Προσαρμογή Συνδεδεμένων Κόμβων” είναι Ανενεργή (ΟXΙ).

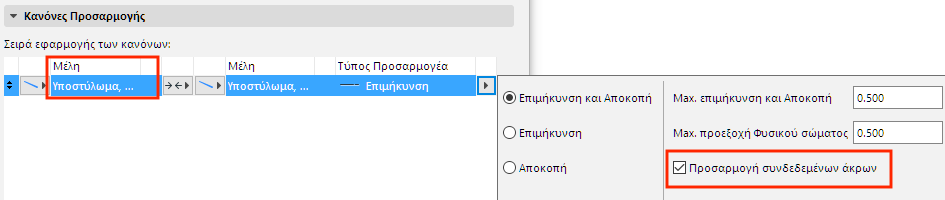

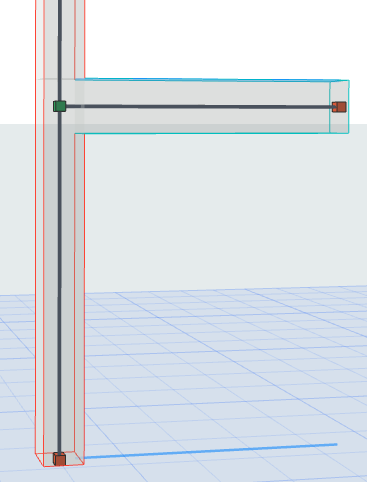

Εάν ενεργοποιήσετε την “Προσαρμογή Συνδεδεμένων Άκρων”: ο νέος κόμβος σύνδεσης προσαρμόστηκε περαιτέρω, για να συμπίπτει με τον υφιστάμενο κόμβο.
