Απόκλιση 1D προς 2D
Η Απόκλιση πραγματοποιείται πάντα προς μία διεύθυνση (ένα προς το άλλο): τα προσαρμοζόμενα Μέλη θα αποκλίνουν προς τους στόχους τους. Τα στοχευμένα Μέλη θα παραμείνουν αμετάβλητα.
|
|
ΑΠΟΚΛΙΣΗ 1D ΜΕΛΟΥΣ |
|
Απόκλιση 1D προς 2D  |
 |
Αυτός ο προσαρμογέας αποκλίνει το 1D Μέλος στην πλησιέστερη ακμή του 2D Μέλους-στόχου (όχι το πλησιέστερο σημείο) - υπό την προϋπόθεση ότι η ακμή-στόχος είναι ακόμα εντός της “Max. απόκλισης”
Επιλογές Απόκλισης 1D προς 2D
Ας χρησιμοποιήσουμε ένα παράδειγμα 2 Τοίχων συνδεδεμένων με ένα Υποστύλωμα. Κάθε Τοίχος έχει διαφορετικό πάχος πυρήνα και τοποθετείται με την εξωτερική του έδρα ευθυγραμμισμένη με το Υποστύλωμα.

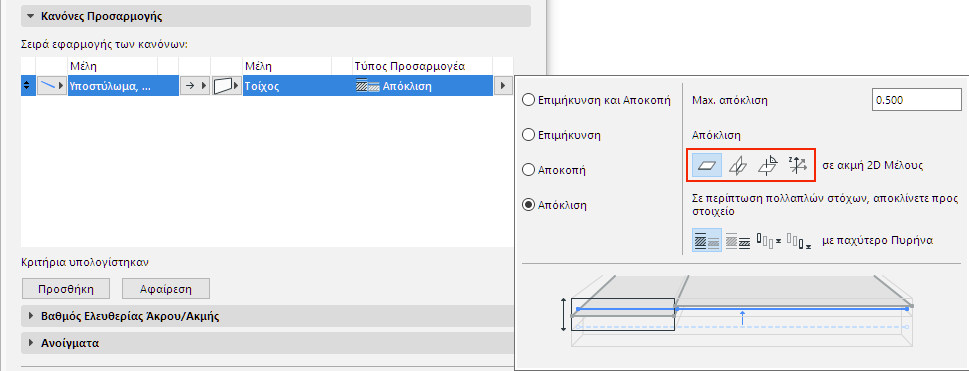

Κάντε κλικ στο βέλος του Τύπου Προσαρμογέα Απόκλισης για να διαλέξετε επιλογές για Απόκλιση 1D προς 2D.
Ορίστε τη μέγιστη επιτρεπόμενη απόσταση απόκλισης.
Διαλέξτε μία από τις τέσσερις επιλογές λογικής απόκλισης.
Κάθε επιλογή απεικονίζεται στον παρακάτω πίνακα.
|
Απόκλιση 1D προς 2D |
Σε ακμή 2D Μέλους  |
|
Απόκλιση 1D προς 2D |
Σε ακμή 2D Μέλους  |
|
Απόκλιση 1D προς 2D |
Στη διασταύρωση 2D Μελών  |
|
Απόκλιση 1D προς 2D |
Κάθετα σε 2D Μέλος  |
|
Απόκλιση 1D προς 2D |
Κάθετα σε 2D Μέλος  |
Μόνο διεύθυνση Παγκόσμιο Z
Τσεκάρετέ το εάν το 1D Μέλος πρέπει να αποκλίνει μόνο στη διεύθυνση παγκόσμιο Ζ. Δεν θα εφαρμοστούν Αποκλίσεις σε άλλες διευθύνσεις.
Δείτε επίσης: Επιλογές Απόκλισης Σε Περίπτωση Πολλαπλών Στόχων.
