Απόκλιση 2D Μέλους

Η Απόκλιση πραγματοποιείται πάντα προς μία διεύθυνση (ένα προς το άλλο): τα προσαρμοζόμενα Μέλη θα αποκλίνουν προς τους στόχους τους. Τα στοχευμένα Μέλη θα παραμείνουν αμετάβλητα.

Ένα 2D Μέλος αποκλίνει κάθετα στο επίπεδό του. Αυτή είναι η τοπική Z διεύθυνση.

  • Για κάθε προσαρμογέα Απόκλισης, μπορείτε να ορίσετε μία μέγιστη επιτρεπόμενη απόσταση απόκλισης (“Max. απόκλιση”). Αυτή η απόσταση μετριέται μεταξύ μη προσαρμοσμένων 1D Μελών και/ή μη προσαρμοσμένων επιπέδων 2D Μέλους.

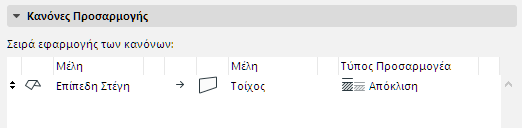

Σε αυτό το παράδειγμα, ο προσαρμογέας απόκλισης επιτρέπει στο επίπεδο 2D Μέλους της Στέγης να συνδεθεί στο 2D Μέλος του Τοίχου, παρακάτω:



RoofOffset1.png   RoofOffset2.png

Έδρα Στέγης: Πριν και Μετά την Προσαρμογή Απόκλισης


Σχήμα 1. Απόκλιση 2D Μελών Τοίχου προς 1D Υποστύλωμα



ΑΠΟΚΛΙΣΗ 2D ΜΕΛΟΥΣ

Απόκλιση 2D προς 1D




Απόκλιση 2D προς 2D

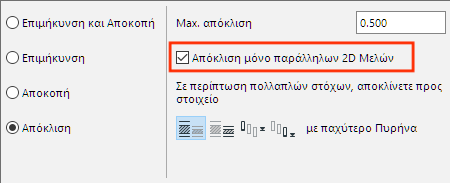

Απόκλιση μόνο παράλληλων 2D Μελών



Περιορίστε την προσαρμογή απόκλισης 2D-2D να πραγματοποιηθεί μόνο εάν τα 2D Μέλη είναι παράλληλα

Δείτε επίσης: Επιλογές Απόκλισης Σε Περίπτωση Πολλαπλών Στόχων.
