Παράδειγμα 2: Επιμήκυνση Δοκών σε Υποστυλώματα

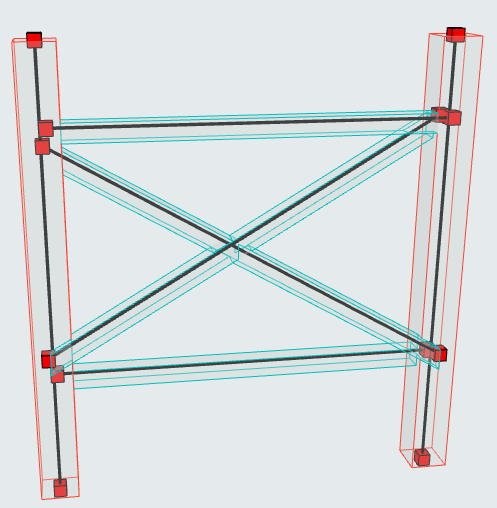

Για να απεικονίσουμε αυτόν τον τύπο προσαρμογέα, ας χρησιμοποιήσουμε μία κοινή χαλύβδινη δομή που αποτελείται από Υποστυλώματα, Δοκούς και χιαστί συνδέσμους ακαμψίας:
Βλέπουμε ότι τα 1D Μέλη των Δοκών (άξονες) δεν συνδέονται με τα Υποστυλώματα: δεν υπάρχει η απαραίτητη για τη δομική ανάλυση συνέχεια.

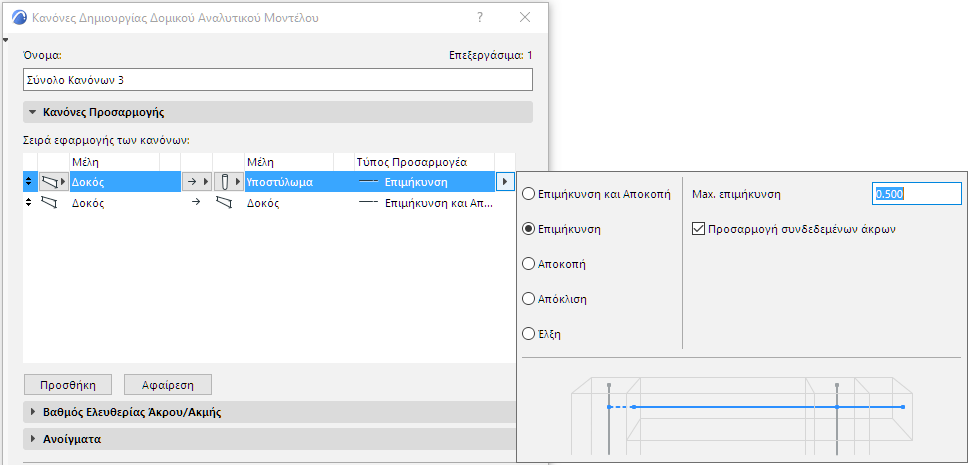

Η λύση είναι να δημιουργηθεί ένας κανόνας, ο οποίος να επιμηκύνει τους άξονες των Δοκών προς τα Υποστυλώματα.
- Μέλη Ομάδας 1: Δοκός
- Μέλη Ομάδας 2: Υποστύλωμα
- Μέθοδος: ένα προς το άλλο (επιμηκύνετε τη Δοκό προς το Υποστύλωμα, αλλά αφήστε το Υποστύλωμα ως έχει.)
- Τύπος Προσαρμογέα: Επιμήκυνση
- Πρόσθετες επιλογές για επιμήκυνση: η μέγιστη επιτρεπόμενη επιμήκυνση.Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.
Οι Δοκοί τώρα συναντούν τα Υποστυλώματα, αλλά ο δομικός σύνδεσμος εξακολουθεί να μην είναι σωστός.
Δείτε την επόμενη ενότητα για να συνεχίσετε: Παράδειγμα 3: Έλξη.
