Εξαγωγή Αρχείου SAF από το Archicad

Η Εξαγωγή βασίζεται στις ρυθμίσεις του Μεταφραστή SAF της τρέχουσας μελέτης Archicad. (Δείτε: IFC Μεταφραστές: Επισκόπηση.)

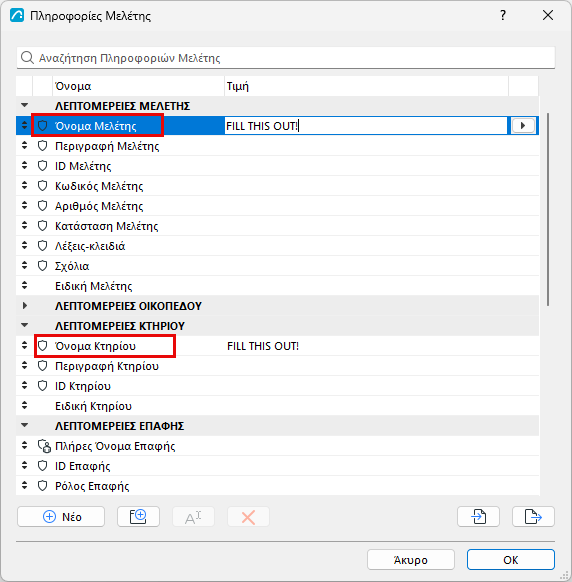

Συμβουλή: Πριν από την εξαγωγή, συνιστάται να συμπληρώσετε τα ακόλουθα πεδία στον διάλογο Πληροφορίες Μελέτης (Αρχείο > Πληροφορίες > Πληροφορίες Μελέτης).
  • Όνομα Μελέτης
  • Όνομα Κτηρίου

    Αυτά τα δεδομένα θα είναι στη συνέχεια ορατά στις καρτέλες Δεδομένα Μελέτης και Μοντέλου του αρχείου SAF.



Για να εξαγάγετε το δομικό αναλυτικό μοντέλο, κάντε ένα από τα εξής:

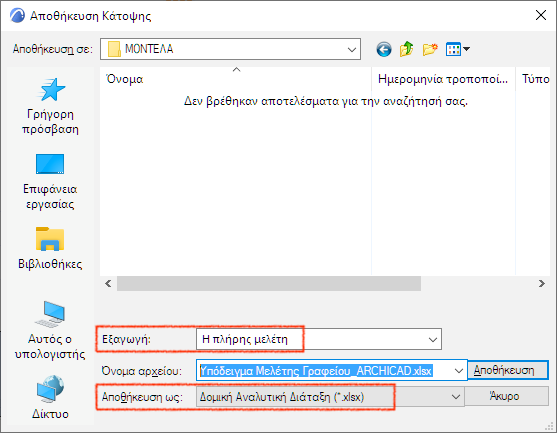

  • Από την μελέτη Archicad (Κάτοψη ή 3D Παράθυρο), χρησιμοποιήστε Αρχείο > Αποθήκευση Ως
  • Διαλέξτε Δομική Αναλυτική Διάταξη (*.xlsx)
  • Από το pop-up Εξαγωγή, ορίστε εάν θα εξάγετε ολόκληρη τη μελέτη, τα ορατά στοιχεία στην τρέχουσα άποψή σας ή επιλεγμένα στοιχεία.

  • Χρησιμοποιήστε Έγγραφο> Έκδοση για να εξάγετε τα αναλυτικά μέλη που είναι ορατά στις απόψεις που εκδίδετε. (Δείτε: Εκδότης.)

Μπορείτε επίσης να χρησιμοποιήσετε ένα εργαλείο σύνδεσης με συγκεκριμένα εργαλεία ανάλυσης, για μία ταχύτερη ροή εργασιών:

  • Σύνδεση Frilo (που αναπτύχθηκε από την Graphisoft): βλ Εξαγωγή στο FRILO .
  • Σύνδεση SCIA (που αναπτύχθηκε από την SCIA), διαθέσιμο για λήψη εδώ: Add-ons από Συνεργάτες
