Συγχώνευση DXF / DWG

1. Χρησιμοποιήστε Αρχείο > Διαλειτουργικότητα > Συγχώνευση, και στη συνέχεια επιλέξτε πού θα αναζητήσετε το αρχείο: στα Αρχεία ή στον BIMcloud
2. Στον διάλογο Συγχώνευση αρχείου, αναζητήστε το DXF/DWG αρχείο που θέλετε.
3. Κάντε κλικ στο Άνοιγμα.

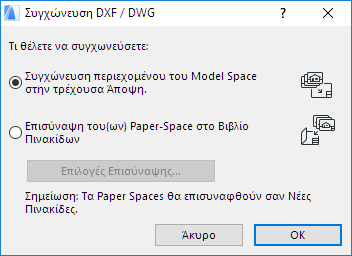

4. Εμφανίζεται ο διάλογος Συγχώνευση DXF / DWG. Έχετε δύο επιλογές:





• Συγχώνευση περιεχομένου του Model space στην τρέχουσα Άποψη: Επιλέξτε το, για να συγχωνεύσετε το τμήμα Model Space του αρχείου DXF-DWG στην μελέτη. Η Κάτοψη των στοιχείων του AutoCAD στο DXF-DWG Model Space θα δημιουργηθεί και θα τοποθετηθεί ως 2D στοιχεία.

  Ορίστε περαιτέρω επιλογές στον διάλογο που εμφανίζεται: Συγχώνευση DXF-DWG Model-Space.

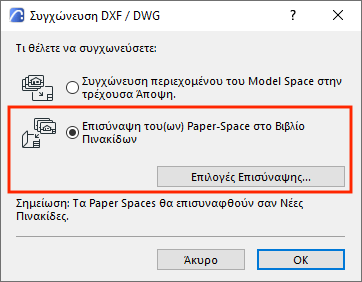

• Επισύναψη του(ων) Paper-Space στο Βιβλίο Πινακίδων: Επιλέξτε το για προσάρτηση του(ων) Paper-Space του συγχωνευόμενου DXF-DWG αρχείου στο Βιβλίο Πινακίδων.
• Οι ορισμοί Paper Space θα μετατραπούν σε Πινακίδες.
• Θα δημιουργηθεί μία νέα Γενική Πινακίδα, εάν το DXF-DWG σχέδιο περιέχει μεγέθη Paper Space μη διαθέσιμα τη συγκεκριμένη στιγμή στο Archicad .
• Το περιεχόμενο DXF-DWG Viewport θα μετατραπεί σε Σχέδια και θα τοποθετηθεί σε Πινακίδες. Αυτά τα Σχέδια δεν είναι επεξεργάσιμες οντότητες και θα εμφανίζονται στον Διαχειριστή Σχεδίων με την κατάσταση “ενσωματωμένο”.
• Τα στοιχεία που σχεδιάστηκαν στο Paper Space θα μετατραπούν σε στοιχεία Archicad  και θα τοποθετηθούν απευθείας στις Πινακίδες.

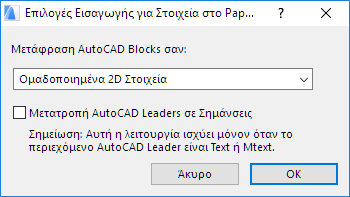

  Πατήστε Επιλογές Επισύναψης για να ορίσετε περαιτέρω επιλογές:









Μετάφραση AutoCAD Blocks σαν:

Διαλέξτε μία επιλογή:

• 2D Στοιχεία
• Ομαδοποιημένα 2D Στοιχεία
• Στοιχεία Βιβλιοθήκης

  Δείτε: Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG).

Μετατροπή AutoCAD Leaders σε Σημάνσεις: Τσεκάρετε για να εκτελέσετε τη μετατροπή κατά τη διαδικασία Συγχώνευσης.

Αν δεν τσεκάρετε αυτό το κουτάκι, τα AutoCAD Leaders θα μετατραπούν σε απλά 2D Στοιχεία.
