Διασύνδεση Αρχείου Rhino

  1. Όπως όταν τοποθετείτε οποιαδήποτε άλλη Διασύνδεση, χρησιμοποιήστε Αρχείο > Εξωτερικό Περιεχόμενο > Τοποθέτηση Διασύνδεσης.

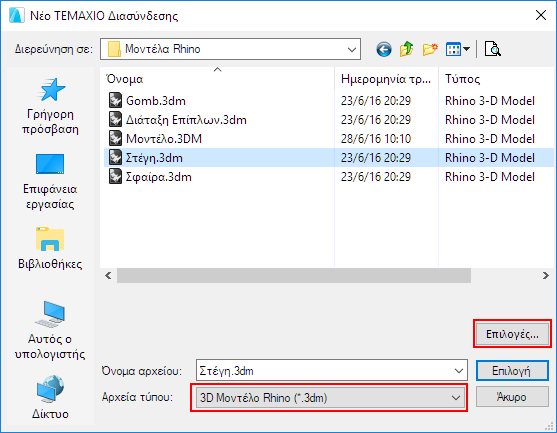

  2. Από τον διάλογο Νέο ΤΕΜΑΧΙΟ..., διαλέξτε τη διάταξη 3D Μοντέλο Rhino (*.3dm), και στη συνέχεια πατήστε Επιλογές.

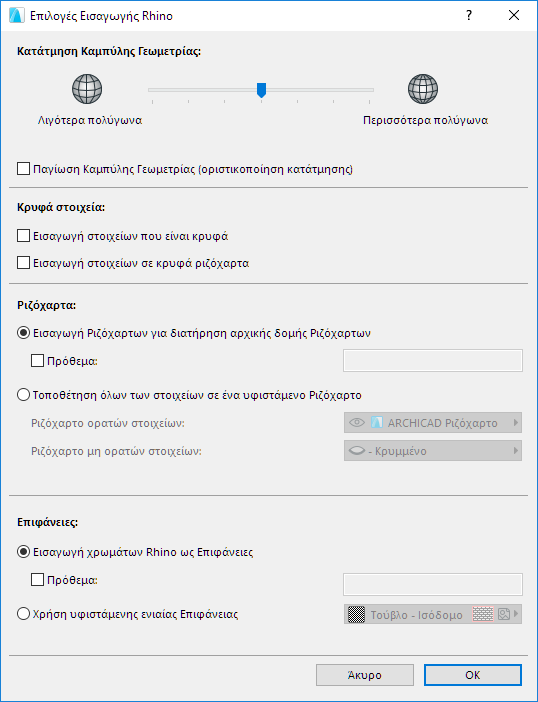

  3. Εμφανίζεται ο διάλογος Επιλογές Εισαγωγής Rhino.


    Είναι οι ίδιες επιλογές με εκείνες του ανοίγματος/συγχώνευσης ενός μοντέλου Rhino:

    Δείτε: Επιλογές Εισαγωγής για 3D Μοντέλο Rhino.

    Σημείωση: Οι ρυθμίσεις Κατάτμησης δεν μπορούν να αλλάξουν μετά την τοποθέτηση μίας Διασύνδεσης τύπου-Rhino.
  4. Μετά τη ρύθμιση των Επιλογών Εισαγωγής, πατήστε OK για να επιστρέψετε στον διάλογο "Νέο ΤΕΜΑΧΙΟ...".
  5. Επιλέξτε τη νεοσύστατη διασύνδεση τύπου-Rhino, και πατήστε Επιλογή για να επιστρέψετε στον διάλογο Τοποθέτηση Διασύνδεσης.
  6. Ακολουθήστε τη συνήθη διαδικασία τοποθέτησης και διαχείρισης αυτής της Διασύνδεσης. Η Διασύνδεση θα τοποθετηθεί στον τρέχοντα ανοικτό όροφο στο Archicad.

    Για μία γενική επισκόπηση αυτών των λειτουργιών, δείτε: Τοποθέτηση Διασύνδεσης.

Έλεγχος Ρυθμίσεων Εισαγωγής ΤΕΜΑΧΙΟΥ Διασύνδεσης

Κάθε ΤΕΜΑΧΙΟ Διασύνδεσης τύπου-Rhino μπορεί να έχει τις δικές του ρυθμίσεις εισαγωγής. Για να δείτε τις ρυθμίσεις της διασύνδεσης (ή Πληροφορίες Μετατροπής):

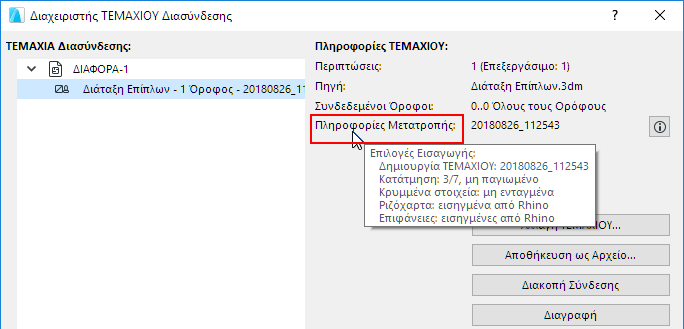

  1. Ανοίξτε τον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης (Αρχείο > Εξωτερικό Περιεχόμενο > Διαχειριστής ΤΕΜΑΧΙΟΥ Διασύνδεσης)
  2. Επιλέξτε τη επιθυμητό, τύπου-Rhino, ΤΕΜΑΧΙΟ από τη λίστα των τοποθετημένων ΤΕΜΑΧΙΩΝ.
  3. Στα δεξιά, ελέγξτε την ενότητα Πληροφορίες Μετατροπής για να δείτε τις πληροφορίες αυτού του ΤΕΜΑΧΙΟΥ.
