Φίλτρο Μοντέλου για IFC Εισαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

Διαλέξτε έναν Μεταφραστή για Εισαγωγή και ανοίξτε την προρρύθμιση Φίλτρο Μοντέλου.

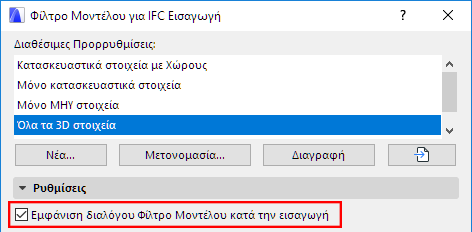

Εμφάνιση Φίλτρου Μοντέλου κατά την Εισαγωγή



Εάν αυτή η επιλογή είναι ενεργή, τότε - αφού εκτελέσετε μία εντολή Ανοίγματος ή Συγχώνευσης IFC - θα ανοίξει το παράθυρο Φίλτρο Μοντέλου.

Αυτό σας δίνει τη δυνατότητα αντικατάστασης, για τους σκοπούς της τρέχουσας διαδικασίας εισαγωγής, των στοιχείων που πρόκειται να εισαχθούν.

Δείτε: Φίλτρο Μοντέλου κατά την Εισαγωγή (Δευτερεύον Φίλτρο).

Επιλέξτε 3D Στοιχεία προς Εισαγωγή

  • Ανά Δομική Λειτουργία

    Χρησιμοποιήστε το ως πρόσθετο (σε επίπεδο στοιχείου) φίλτρο για σκοπούς εισαγωγής, που λαμβάνει υπόψη την IFC Ιδιότητα “LoadBearing” των στοιχείων κατά την εισαγωγή.

    • Το “Μόνο φέροντα στοιχεία” σημαίνει ότι μόνον όσων στοιχείων η IFC Ιδιότητα “LoadBearing Element” έχει τιμή “True” θα εισαχθούν από το IFC αρχείο.
      Σημείωση:
    • Εάν στη μελέτη σας δεν έχουν εφαρμοστεί ταξινομήσεις Δομικών Λειτουργιών ή εάν δεν έχετε ολοκληρώσει τη διαδικασία ταξινόμησης, θα πρέπει να επιλέξετε εδώ "Όλα τα στοιχεία". (Οι άλλες δύο ρυθμίσεις ("Μόνο φέροντα στοιχεία" ή "Μόνο μη φέροντα στοιχεία") μπορεί να οδηγήσουν σε ένα άδειο αρχείο IFC ή σε ένα αρχείο από το οποίο λείπουν στοιχεία που μπορεί να χρειάζεστε.)
    • Οι οντότητες IfcPile και IfcFooting είναι εξ ορισμού Φέροντα δομικά στοιχεία, μολονότι δεν έχουν καμία ιδιότητα "LoadBearing" στο IFC2x3 Σχέδιο. Ο χειρισμός τους γίνεται πάντα ως φέροντα στοιχεία, κατά την εισαγωγή.
    • “Όλοι”: περιλαμβάνει όλα τα στοιχεία από το μοντέλο
    • “Δομικός”: περιλαμβάνει μόνο τα δομικά στοιχεία του κτηρίου (IfcBuildingElement)
    • “ΜΗΥ”: περιλαμβάνει μόνο τα μηχανολογικά στοιχεία (IfcDistributionElement).

      Δείτε την ακριβή σύνθεση κάθε φίλτρου Τομέα στην παρακάτω ιεραρχική λίστα. Η τροποποίηση αυτού του φίλτρου δημιουργεί ένα “Ειδικό” φίλτρο.

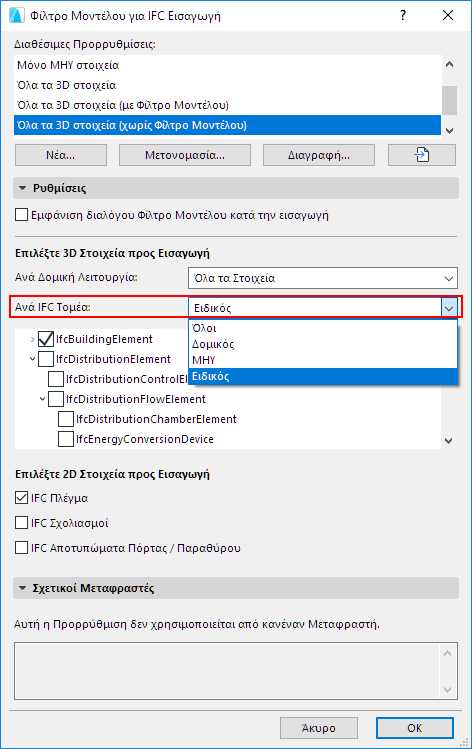

  • Ανά IFC Τομέα

    Χρησιμοποιήστε τον IFC Τομέα για φιλτράρισμα, σύμφωνα με τα εξής κριτήρια IFC Εισαγωγής:

Επιλέξτε 2D Στοιχεία προς Εισαγωγή

  • IFC Πλέγμα: Κατά την εισαγωγή, όλα τα στοιχεία IfcGrid του IFC αρχείου θα εισάγονται και θα μετατρέπονται σε ομαδοποιημένα Στοιχεία Καννάβου.
  • IFC Σχολιασμοί: Τσεκάρετέ το για εισαγωγή όλων των στοιχείων τύπου IfcAnnotation (συμπεριλαμβανομένων των διασπασμένων στοιχείων διαστασιολόγησης) του IFC αρχείου. Θα μετατραπούν σε 2D στοιχεία (κείμενα και γραμμές).
  • Αποτυπώματα IFC Πόρτας/Παραθύρου: Κατά την εισαγωγή, όλες οι δημιουργούμενες πόρτες και παράθυρα θα εμφανίζονται στις απόψεις ορόφων με σωστές κατευθύνσεις και μεγέθη ανοιγμάτων, βάσει των εισαγόμενων 2D συμβόλων τους
