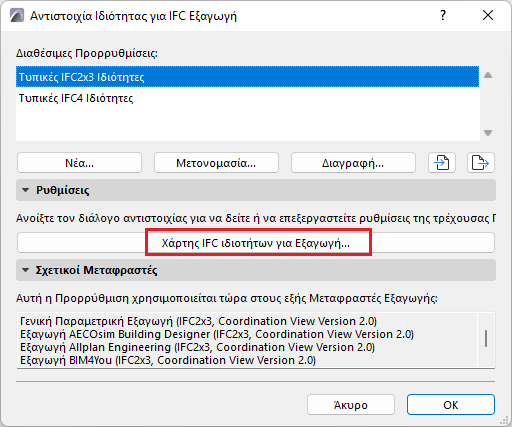

Διαλέξτε έναν Μεταφραστή για Εξαγωγή και ανοίξτε την προρρύθμιση Αντιστοιχία Ιδιότητας.

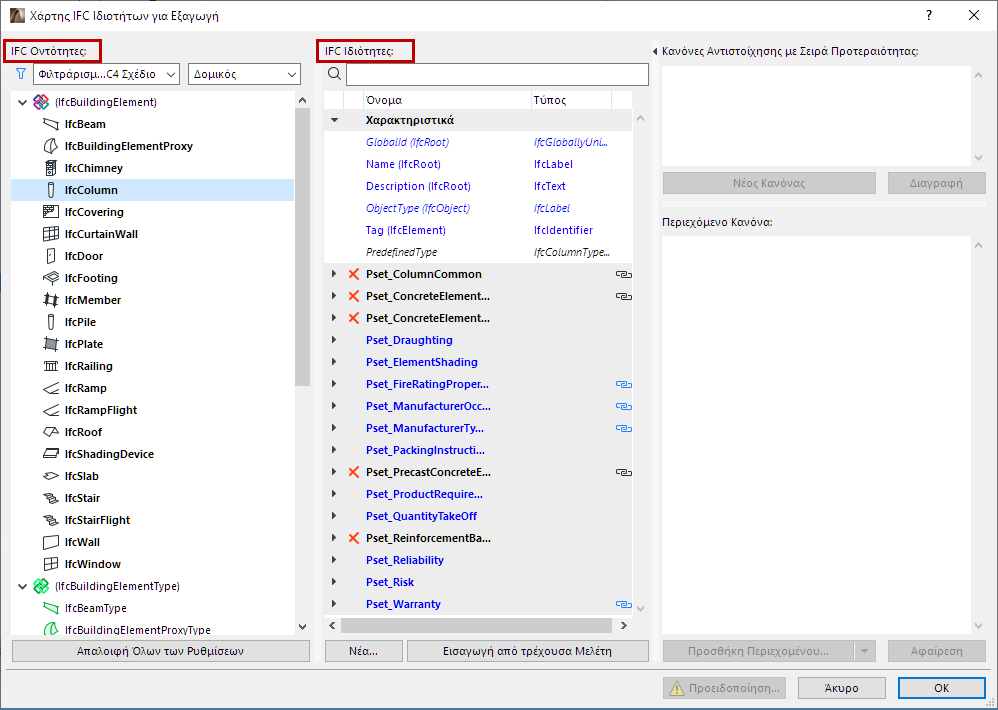

Από τον διάλογο αυτής της προρρύθμισης, κάντε κλικ στο Χάρτης IFC Ιδιοτήτων για Εξαγωγή για να προσπελάσετε τους ορισμούς αντιστοιχίας.
Αυτές οι αντιστοιχίσεις καθορίζουν τις ιδιότητες IFC που αντιστοιχίζονται στα εξαγόμενα στοιχεία.
Ιεραρχική Λίστα IFC Οντοτήτων
Οι IFC Οντότητες παρατίθενται στην ιεραρχία, στα αριστερά.

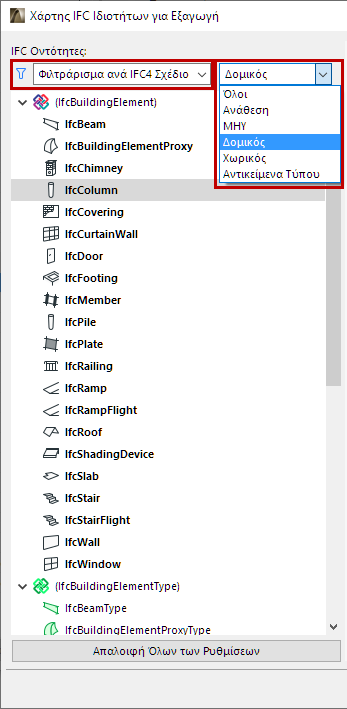

Χρησιμοποιήστε τα pop-ups εάν χρειάζεται, για να φιλτράρετε την ιεραρχική λίστα:
φιλτράρισμα ανά Σχέδιο (IFC2x3, IFC4 ή IFC4.3)
Note: Μία γονική οντότητα, εάν μπορεί να χρησιμοποιηθεί για αντιστοιχία ιδιότητας, θα εμφανιστεί ακόμα και εάν δεν ανήκει στο Σχέδιο στο τρέχον φίλτρο
φιλτράρισμα ανά τομέα (Δομικό ή ΜΗΥ). Για παράδειγμα, ο Δομικός τομέας περιέχει τους τύπους (IfcBuildingElement) δομικού στοιχείου (IfcBeam, IfcColumn, κ.λπ.) ενώ ο ΜΗΥ τομέας περιέχει τους τύπους IfcDistribution.
φιλτράρισμα ανά τύπους IFC Ανάθεσης, Αντικείμενα IFC Τύπου, ή τύπους IFC Χωρικού στοιχείου (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey και IfcSpace).Σχήμα 1. Φιλτράρισμα IFC Οντοτήτων σε Ιεραρχική Λίστα
Σημείωση: Οι IFC Οντότητες σε παρένθεση είναι απαραίτητες στο IFC Σχέδιο, αλλά δεν έχουν κανένα στοιχείο του Archicad να τους έχει ανατεθεί απευθείας.
Λίστα IFC Ιδιοτήτων

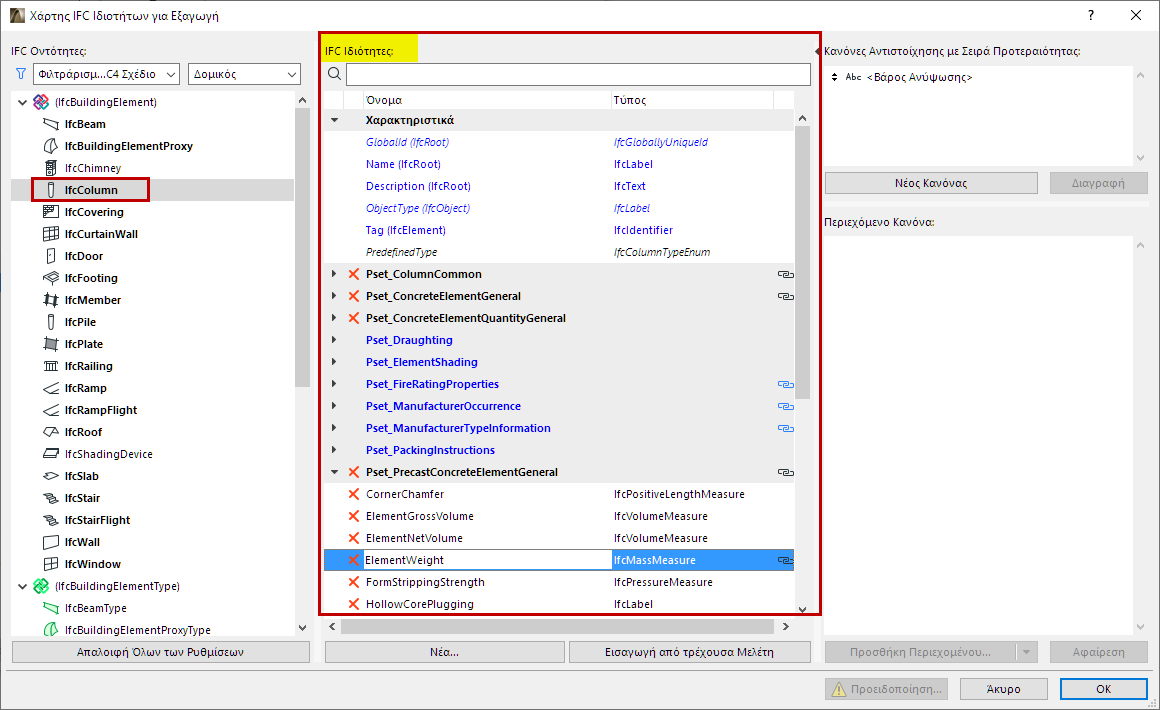

Οι IFC Ιδιότητες κάθε επιλεγμένης οντότητα παρατίθενται στη στήλη IFC Ιδιότητες.
Τα δεδομένα ιδιότητας που έχουν ανατεθεί σε ένα γονικό στοιχείο (όπως το IfcElement) ανατίθενται αυτομάτως σε όλα τα θυγατρικά στοιχεία του (π.χ. IfcBeam, IfcColumn, IfcSlab, IfcWall, κ.λπ.)
X: Διαγράψτε οποιοδήποτε στοιχείο δεδομένων με κλικ στο κόκκινο X. Τα χαρακτηριστικά δεν μπορούν να διαγραφούν.
Έντονος Τύπος: Οι IFC Οντότητες που τους έχουν ανατεθεί δεδομένα συνόλου ιδιοτήτων εμφανίζονται με Έντονη Γραφή.

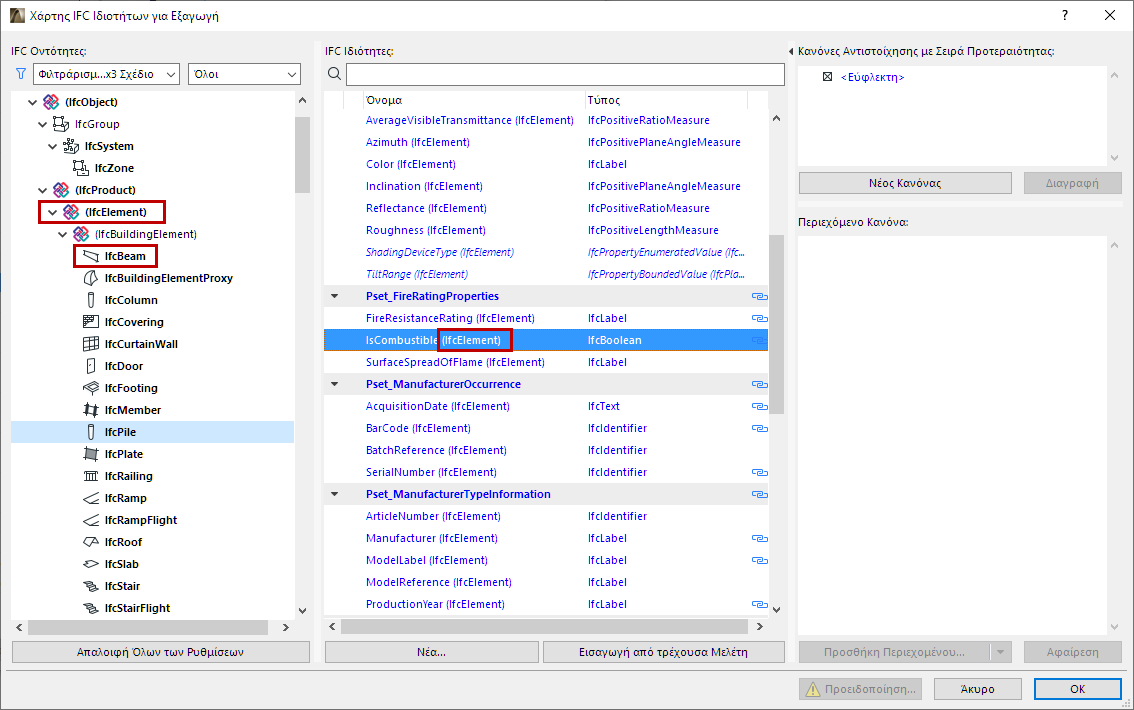

Μπλε Τύπος: Οι Ιδιότητες ενός θυγατρικού στοιχείου εμφανίζονται με μπλε γραφή. Μπορείτε να δείτε το όνομα του γονικού τύπου τους μέσα σε παρενθέσεις.

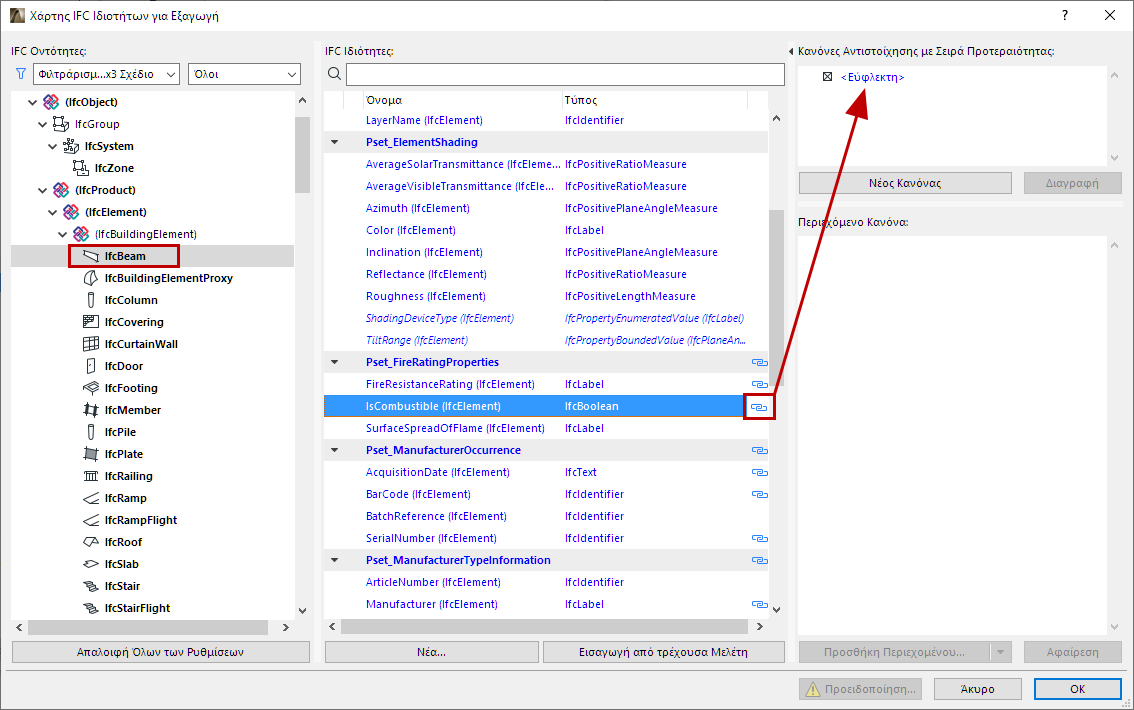

Εικονίδιο Αλυσίδα: Υποδεικνύει ότι η ιδιότητα έχει έναν κανόνα αντιστοίχησης. Δείτε τον κανόνα αντιστοίχησής της, στη δεξιά πλευρά του διαλόγου.
Η ανάθεση ιδιότητας μπορεί να τροποποιηθεί μόνο στο γονικό επίπεδο. Επομένως, για να δημιουργήσετε μία κοινή Ιδιότητα για όλα τα δομικά στοιχεία, δεν χρειάζεται να την δημιουργήσετε για κάθε έναν τύπο δομικού στοιχείου (IfcWall, IfcColumn, IfcSlab, κ.λπ.): Αντ' αυτού, δημιουργήστε την μία φορά σε ένα υψηλότερο επίπεδο (π.χ. στο IfcElement).

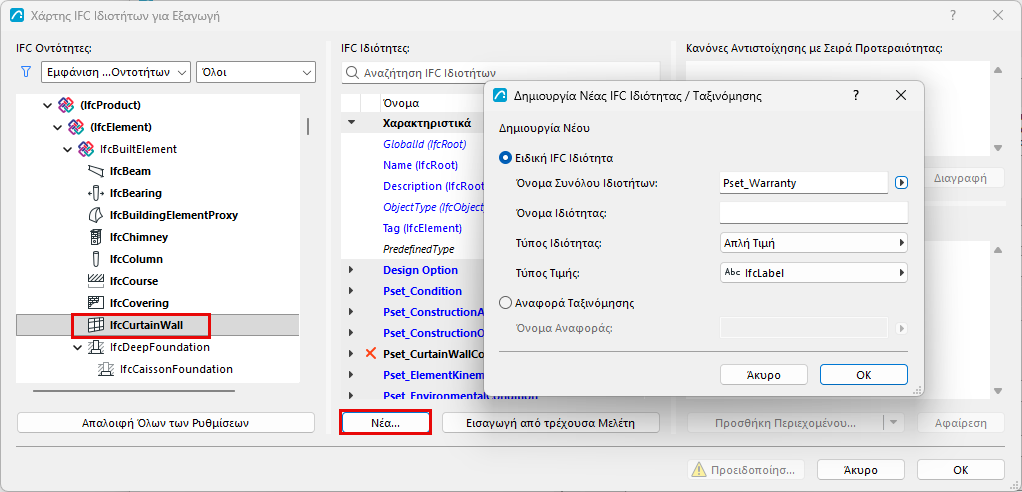

Προσθήκη Νέας Αναφοράς Ιδιότητας/Ταξινόμησης
Μπορείτε να δημιουργήσετε μία ειδική ιδιότητα για όλα τα στοιχεία ενός συγκεκριμένου IFC τύπου.
Ίσως έχετε δημιουργήσει ειδικές IFC ιδιότητες για μεμονωμένα στοιχεία, είτε μέσω του IFC Διαχειριστή Μελέτης είτε μέσω του διαλόγου ρυθμίσεων στοιχείου. Για να προσθέσετε αυτές τις ειδικές ιδιότητες στον διάλογο Αντιστοιχία Ιδιότητας, κάντε κλικ στο Εισαγωγή από τρέχουσα Μελέτη.
Σημείωση: Εάν μία ειδική Ιδιότητα ανατέθηκε σε έναν τύπο IFC στοιχείου (για παράδειγμα IfcWall) δεν είναι ακόμα διαθέσιμη στην τρέχουσα μελέτη, δεν εμφανίζεται στους διαλόγους IFC διαχείρισης μέχρι να οριστεί στο μοντέλο μία περίπτωση του τύπου.
Απαλοιφή Όλων των Ρυθμίσεων
Διαγράψτε ολόκληρο το περιεχόμενο (κανόνες αντιστοίχησης, Αναφορές Ιδιοτήτων και Ταξινόμησης) της τρέχουσας Προρρύθμισης Αντιστοιχίας Ιδιότητας.
