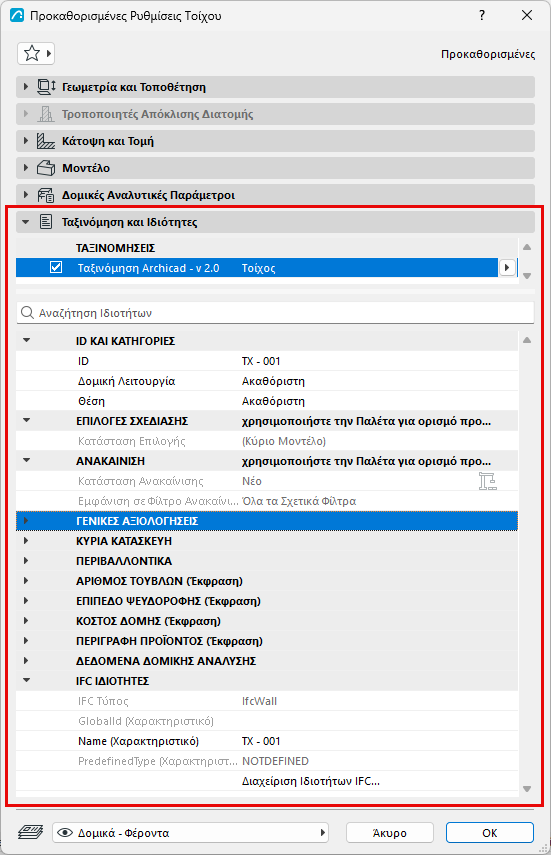

Πάνελ Ταξινομήσεις και Ιδιότητες
Ταξινομήσεις
Αναθέστε μια Ταξινόμηση στο στοιχείο. Οι διαθέσιμες Ταξινομήσεις εξαρτώνται από το(α) Σύστημα/Συστήματα Ταξινόμησης που έχουν φορτωθεί στη μελέτη.
Ιδιότητες Στοιχείου
Το υπόλοιπο του διαλόγου περιέχει τη λίστα των δεδομένων ιδιοτήτων που προστέθηκαν από τον χρήστη για το στοιχείο, χωρισμένα σε ομάδες. Οι τύποι ιδιοτήτων και οι αρχικές τιμές τους ορίζονται στον Διαχειριστή Ιδιότητας.
Οι κύριες ομάδες ιδιοτήτων περιγράφονται παρακάτω. Για περισσότερες πληροφορίες, δείτε: Συστήματα Ταξινόμησης και Ιδιοτήτων.

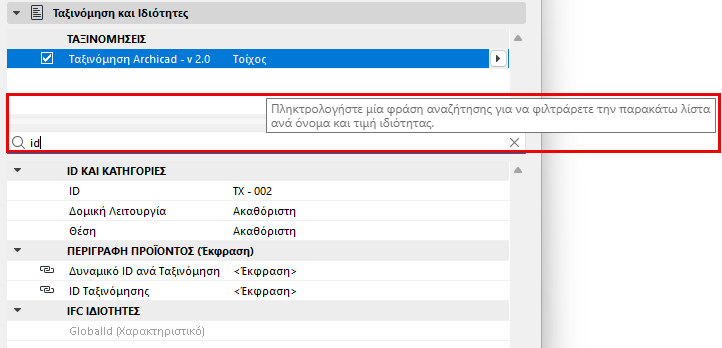

Όπως απαιτείται, χρησιμοποιήστε τη γραμμή αναζήτησης: πληκτρολογήστε οποιοδήποτε κείμενο για αναζήτηση τυχόν ιδιοτήτων ή ομάδων που εμφανίζονται επί του παρόντος στον διάλογο.
Η γραμμή αναζήτησης δεν είναι ορατή εάν δεν υπάρχουν ιδιότητες με δυνατότητα αναζήτησης στον τρέχοντα διάλογο.
ID και Κατηγορίες
- ID: Γράψτε ένα ID για να παρακολουθείτε αυτό το στοιχείο στους Υπολογισμούς Ποσοτήτων.
Το πεδίο ID χρησιμεύει στην αναγνώριση και ομαδοποίηση των στοιχείων στις Λίστες. Μπορείτε να χρησιμοποιήσετε οποιονδήποτε χαρακτήρα.
Εάν ένας αριθμός περιλαμβάνεται οπουδήποτε στο ID το Archicad θα προσθέτει ένα σε αυτόν τον αριθμό για κάθε νέο στοιχείο που σχεδιάζεται, υπό την προϋπόθεση ότι το κουτάκι Ανάθεση Νέου ID Στοιχείου για Κάθε Νέο Στοιχείο του διαλόγου Επιλογές > Περιβάλλον Εργασίας > Περισσότερες Επιλογές. Κάθε καινούργιο στοιχείο θα έχει έναν μοναδικό αριθμό ID.
Αν αντιγράψετε ή κάνετε πολλαπλά αντίτυπα ενός στοιχείου, το ID των αντιγράφων θα παραμείνει ίδιο με το ID του πρωτότυπου.
Αν κάνετε επικόλληση στοιχείων μέσα σε μία μελέτη, μπορεί να προκύψουν στοιχεία με το ίδιο ID. Το Archicad δεν προστατεύει αυτόματα τέτοιες συμπτώσεις. Είναι μέριμνα του χρήστη να δώσει διαφορετικά ID (ταυτότητα) στα στοιχεία που ίσως βρίσκονται σε διένεξη.
Τα ID μπορούν να εξειδικευτούν τόσο πριν από τη δημιουργία στοιχείων, όσο και μετά από την επιλογή ορισμένων από αυτά, χρησιμοποιώντας το Έγγραφο > Πρόσθετα Καταγραφής > Διαχείριση ID Στοιχείων.
Για περισσότερες πληροφορίες, δείτε: Διαχείριση ID Στοιχείων.
- Δομική Λειτουργία: Προαιρετικά, καθορίστε το στοιχείο είτε ως “Φέρον Στοιχείο”, είτε ως “Μη Φέρον Στοιχείο” τμήμα του κτηρίου.
Αν έχετε χαρακτηρίσει κάποια στοιχεία μοντέλου ως “Φέροντα”, τότε μπορείτε να χρησιμοποιήσετε την επιλογή “Πυρήνας Μόνο των Φερόντων Στοιχείων” της Μερικής Εμφάνισης Δομής για να εμφανίσετε μόνον αυτά τα στοιχεία.
Δείτε: Μερική Εμφάνιση Δομής.
Εάν συνεργάζεστε με μηχανικούς που χρησιμοποιούν δομοστατικά προγράμματα και εξάγετε το Archicad μοντέλο σας σε διάταξη IFC, η ταξινόμηση Δομική Λειτουργία προσθέτει αυτόματα την ιδιότητα “Φέρον στοιχείο”, στα δομικά στοιχεία του αρχείου εξαγωγής.
- Τοποθέτηση: Προαιρετικά, καθορίστε το στοιχείο είτε ως “Εξωτερικό”, είτε ως “Εσωτερικό” του κτηρίου. Αυτό απλοποιεί τον συντονισμό με εφαρμογές ενεργειακής ανάλυσης.
Μπορείτε να αναζητήσετε στοιχεία με βάση την ταξινόμηση της Θέσης τους, χρησιμοποιώντας τα κριτήρια του διαλόγου Εύρεση και Επιλογή.
Δείτε: Θέση - Κατηγορία για IFC.
- Ταξινόμηση κατά DIN: Ορίστε αυτήν την τιμή στην ενότητα Ταξινόμηση και Ιδιότητες των Ρυθμίσεων Μορφής. Διατίθεται μόνο στις Ρυθμίσεις Μορφής, και μόνον εάν χρησιμοποιείτε το Add-On Flächenberechnung (Λίστα Εμβαδών) (Χρησιμοποιείται κυρίως στις αγορές της Γερμανικής έκδοσης).
ΕΠΙΛΟΓΕΣ ΣΧΕΔΙΑΣΗΣ
Αυτό το στοιχείο ελέγχου εμφανίζει την τρέχουσα κατάσταση Επιλογής Σχεδίασης του επιλεγμένου στοιχείου. Χρησιμοποιήστε αυτή τη διεπαφή για να επανασυνδέσετε το στοιχείο σε μια διαφορετική Επιλογή Σχεδίασης.
Έλεγχοι Ανακαίνισης
Κατάσταση Ανακαίνισης: Αυτός ο έλεγχος είναι διαθέσιμος μόνον για ένα επιλεγμένο στοιχείο. Στις Προκαθορισμένες Ρυθμίσεις, η σημείωση “Χρησιμοποιήστε την Παλέτα για ορισμό προκαθορισμένου” υποδεικνύει ότι η Παλέτα Ανακαίνιση μπορεί να χρησιμοποιηθεί για τον ορισμό της προκαθορισμένης Κατάστασης Ανακαίνισης για όλα τα στοιχεία.
Για ένα επιλεγμένο στοιχείο, χρησιμοποιήστε αυτό το pop-up για να αναθέσετε μία Κατάσταση Ανακαίνισης: Υφιστάμενο, Νέο και Προς Κατεδάφιση.
Εμφάνιση σε Φίλτρο Ανακαίνισης: Εξ ορισμού, αυτή η επιλογή για ένα επιλεγμένο στοιχείο, είναι ρυθμισμένη σε “Όλα τα Σχετικά Φίλτρα”. Δηλαδή, αυτό το στοιχείο θα είναι ορατό, κρυφό ή ορατό με ένα υπερισχύον στυλ, ανάλογα με την Κατάσταση Ανακαίνισής του και το ενεργό Φίλτρο Ανακαίνισης. Εντούτοις, μπορείτε να περιορίσετε την εμφάνιση οποιουδήποτε επιλεγμένου κατασκευαστικού στοιχείου μόνον με ένα Φίλτρο Ανακαίνισης: χρησιμοποιήστε το Εμφάνιση σε Φίλτρο Ανακαίνισης για να επιλέξετε ένα συγκεκριμένο Φίλτρο Ανακαίνισης. Αυτό το στοιχείο θα υφίσταται μόνον σε αυτό το Φίλτρο Ανακαίνισης.
Για περισσότερες πληροφορίες, δείτε: Ανακαίνιση.
IFC Ιδιότητες
Αυτό το μέρος του πλαισίου διαλόγου εμφανίζει τις IFC Ιδιότητες και τις Ιδιότητες Τύπου Στοιχείου που έχουν ανατεθεί στο επιλεγμένο στοιχείο Archicad. Οι αναθέσεις ιδιότητας και χαρακτηριστικού βοηθούν στη βελτιστοποίηση του μοντέλου Archicad για ανταλλαγή δεδομένων με άλλες εφαρμογές.
Για λεπτομέρειες που αφορούν τη Διαλειτουργικότητα με χρήση IFC, δείτε Εργασία με το IFC.
