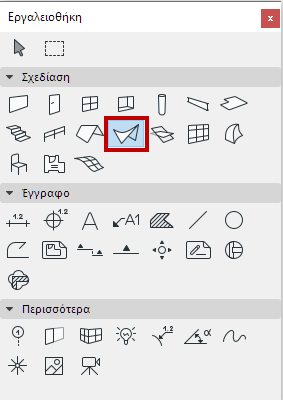

Ρυθμίσεις Εργαλείου Κέλυφος

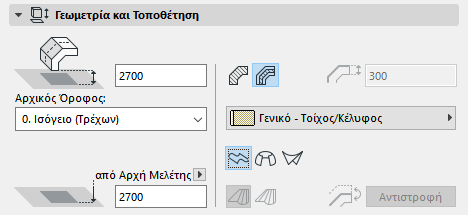

Κέλυφος - Πάνελ Γεωμετρία και Τοποθέτηση

Απόκλιση Γραμμής Αναφοράς από Αρχικό Όροφο: Εισάγετε εδώ μία τιμή για το υψόμετρο, μετρημένο από τον Αρχικό Όροφο, για το αρχικό σημείο

• του διανύσματος εξώθησης Κελύφους (για ένα Κέλυφος με εξώθηση) ή
• του άξονα Κελύφους (για ένα Κέλυφος εκ περιστροφής) ή
• της πρώτης διατομής του Κελύφους (για ένα ευθειογενές Κέλυφος).

Αυτά τα σημεία αναφοράς διακρίνονται με ένα χαρ. σημείο τονισμού σε κάθε επιλεγμένο Κέλυφος.

Αρχικός Όροφος

Δείτε: Αρχικός Όροφος.

Στάθμη (Υψόμετρο) Γραμμής Αναφοράς [από στάθμη Αναφοράς]

Υψόμετρο του σημείου αρχής του Κελύφους (σημείο αναφοράς), μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης). Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.

Note:

• Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
• Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, το κάτω μέρος του Κελύφους δεν θα αλλάξει τη θέση του.

Δομή Κελύφους

Κάντε κλικ σε ένα από αυτά τα εικονίδια για να ορίσετε το Κέλυφος ως Βασικό ή Σύνθετο και στη συνέχεια επιλέξτε ένα χαρακτηριστικό που εκφράζει τις δομικές του ιδιότητες:

• Για ένα Βασικό Κέλυφος: χρησιμοποιήστε το pop-up για να επιλέξετε το Δομικό Υλικό της.





• Για ένα Σύνθετο Κέλυφος: χρησιμοποιήστε το pop-up για να επιλέξετε τη Σύνθετη Δομή της.





  Σημείωση: Αυτό το pop-up απαριθμεί τις σύνθετες δομές των οποίων η ρύθμιση "Χρήση με" περιλαμβάνει το στοιχείο Κέλυφος: βλ. «Χρήση με" - ορίστε τη διαθεσιμότητα της σύνθετης δομής

Πάχος Κελύφους: Εισάγετε μία τιμή για το πάχος του Κελύφους.

Αν χρησιμοποιήσετε μία σύνθετη δομή για το Κέλυφος, αυτό το πεδίο είναι γκρι και μη επεξεργάσιμο, καθώς το πάχος του Κελύφους καθορίζεται πλέον από το πάχος της σύνθετης δομής, όπως ορίστηκε στο Επιλογές > Χαρακτηριστικά Στοιχείων > Σύνθετες Δομές.

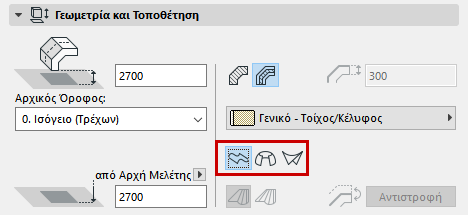

Μέθοδος Γεωμετρίας

Στις Προκαθορισμένες Ρυθμίσεις Κελύφους, κάντε κλικ σε ένα από τα τρία εικονίδια για να καθορίσετε τη Μέθοδο Γεωμετρίας με την οποία θα τοποθετήσετε το νέο Κέλυφος:

• Εξώθηση
• Περιστροφή
• Ευθειογενές

  Για περισσότερες πληροφορίες, δείτε: Για τα Κελύφη.

Κανόνας Μορφοποίησης (μόνον για Ευθειογενές Κέλυφος): Κάντε κλικ είτε στη μέθοδο “Ομαλοποίηση”, είτε στη μέθοδο “Ζευγοποίηση” για να καθορίσετε τη γεωμετρία ενός Ευθειογενούς Κελύφους, με βάση τον τρόπο σύνδεσης των αντίστοιχων κόμβων των δύο διατομών (προφίλ).

Για περισσότερες πληροφορίες, δείτε: Μορφοποίηση Ευθειογενούς Κελύφους.

Αντιστροφή: Επεξεργάσιμο στις Ρυθμίσεις Επιλεγμένου Κελύφους. Το Κέλυφος συντίθεται από μία μεμβράνη και έναν κορμό Κελύφους που προσκολλάται στη μία πλευρά της μεμβράνης. Χρησιμοποιήστε την Αντιστροφή για αλλαγή της πλευράς: ο κορμός του Κελύφους μεταφέρεται στην άλλη πλευρά της μεμβράνης του Κελύφους.

Κέλυφος - Πάνελ Ειδικές Ιδιότητες (Ιδιότητες Εξώθησης, Ιδιότητες Περιστροφής)

Εάν χρησιμοποιείτε είτε τη μέθοδο Εξώθηση, είτε τη μέθοδο Περιστροφή, αυτό το πάνελ περιέχει ειδικές ιδιότητες που σχετίζονται με τη γεωμετρία του Κελύφους.

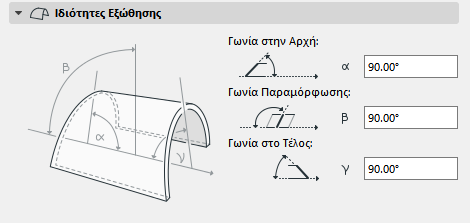

Ιδιότητες Εξώθησης

Γωνία στην Αρχή: Η γωνία που σχηματίζει το επίπεδο του Κελύφους και το χείλος του Κελύφους στο σημείο αρχής του διανύσματος εξώθησης.

Γωνία Παραμόρφωσης: Η γωνία που σχηματίζει το επίπεδο του Κελύφους και η διατομή του Κελύφους, μετρημένη από το επίπεδο του Κελύφους. Εξ ορισμού: Είναι προκαθορισμένη στις 90 μοίρες, αλλά εάν την αλλάξετε, μπορείτε να εξωθήσετε τη διατομή (προφίλ) του Κελύφους υπό μία γωνία, δημιουργώντας ένα παραμορφωμένο Κέλυφος, με την προϋπόθεση ότι η γωνία στην Αρχή ή στο Τέλος δεν είναι 90 μοίρες.

Γωνία στο Τέλος: Η γωνία που σχηματίζει το επίπεδο του Κελύφους και η διατομή του Κελύφους στο σημείο πέρατος του διανύσματος εξώθησης.

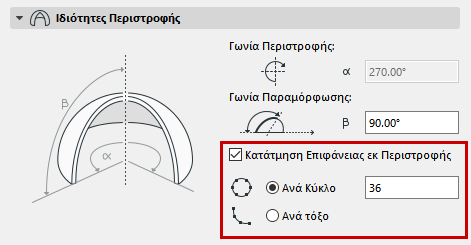

Ιδιότητες Περιστροφής

Για ένα Κέλυφος εκ Περιστροφής:

• Γωνία Περιστροφής: Η Γωνία περιστροφής του Κελύφους γύρω από τον άξονά του.
• Γωνία Παραμόρφωσης: Η Γωνία του άξονα του Κελύφους εκ Περιστροφής, μετρημένη από το Επίπεδο του Κελύφους. Η τροποποίηση της γωνίας παραμόρφωσης επηρεάζει τη διατομή του Κελύφους. Αλλάζοντας μόνον τη γωνία κλίσης, που γίνεται μέσα από τη γραφική επεξεργασία, δεν αλλάζει τη διατομή του Κελύφους, απλώς την “περιστρέφει” στο επίπεδό της.
• Κατάτμηση Επιφάνειας εκ Περιστροφής





Εξ ορισμού, η επιφάνεια του Κελύφους εκ Περιστροφής είναι ομαλοποιημένη. Έχετε την επιλογή διαίρεσής του σε όσα τμήματα απαιτούνται.

Τσεκάρετε το κουτάκι εάν θέλετε να κατατμήσετε το Κέλυφος εκ περιστροφής σε τμήματα. Στη συνέχεια, εισάγετε έναν αριθμό για το πλήθος των τμημάτων.

Ο δεδομένος αριθμός τμημάτων εφαρμόζεται στο υφιστάμενο Κέλυφος με έναν από τους εξής δύο τρόπους:

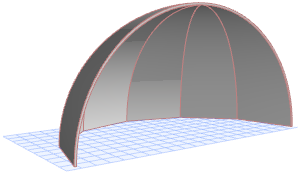

• Ανά Κύκλο: Διαιρεί έναν πλήρη κύκλο στον δεδομένο αριθμό τμημάτων, και εφαρμόζει αυτήν τη γεωμετρία στο τόξο του υφιστάμενου Κελύφους.

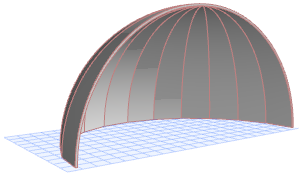

• Ανά τόξο: Διαιρεί το τόξο του Κελύφους εκ Περιστροφής στον δεδομένο αριθμό τμημάτων.





Κέλυφος - Πάνελ Κάτοψη και Τομή

Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή

Ράστερ Κάλυψης

Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.

Κέλυφος - Πάνελ Μοντέλο

Αυτό το πάνελ επηρεάζει την 3D εμφάνιση του Κελύφους.

Δείτε επίσης: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.

Σε ένα σύνθετο Κέλυφος, η “εξωτερική” επιφάνεια είναι η πρώτη στρώση της λίστας της δομής, στις Ρυθμίσεις Σύνθετης Δομής.

Δείτε: Προσαρμογή Χείλους του Κελύφους ή Χείλους της Οπής Κελύφους.

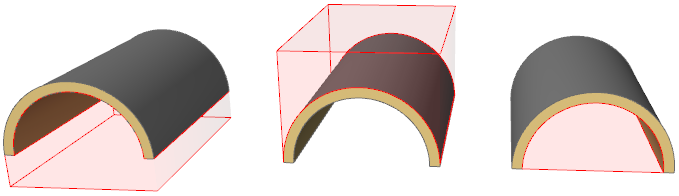

Στερεό περικοπής: Χρησιμοποιήστε αυτόν τον έλεγχο για να καθορίσετε τη γεωμετρία του στερεού περικοπής του Κελύφους. Αυτό το στερεό περικόπτει άλλα στοιχεία, σύμφωνα με αυτήν τη γεωμετρία, όταν ζητάτε περικοπή ενός άλλου στοιχείου από αυτό το Κέλυφος.

• Καθοδική Εξώθηση
• Ανοδική Εξώθηση
• Επεξεργάσιμο
  Σημείωση: Για να δείτε αυτά τα στερεά περικοπής ενώ εργάζεστε, (μόνο στο 3D παράθυρο), ενεργοποιήστε τον διακόπτη Στερεά Περικοπής στο μενού Άποψη > Επιλογές Άποψης στην Οθόνη.





  Για περισσότερες πληροφορίες, δείτε: Περικοπή Στοιχείων από Στέγη ή Κέλυφος.
