Méretezési méretsegédvonalak testreszabása

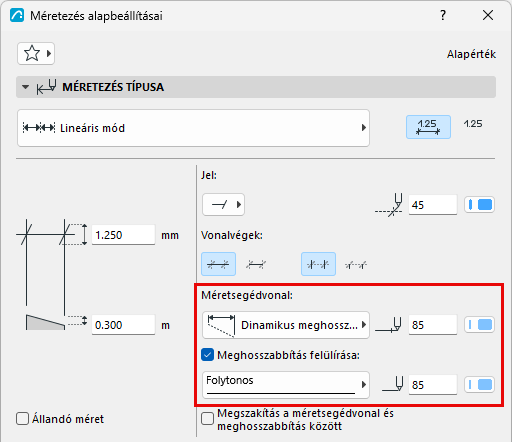

A Lineáris méretezési beállításokban: A méretsegédvonal meghosszabbítása mostantól testreszabható, hogy a rajzok tisztábbak és jobban olvashatók legyenek. Ugyanezek az új beállítások a Magasságméretezéshez is elérhetők.

• Frissítettük a felhasználói felületet, hogy egyértelműbbek legyenek a méretsegédvonal- és kiterjesztési beállítások

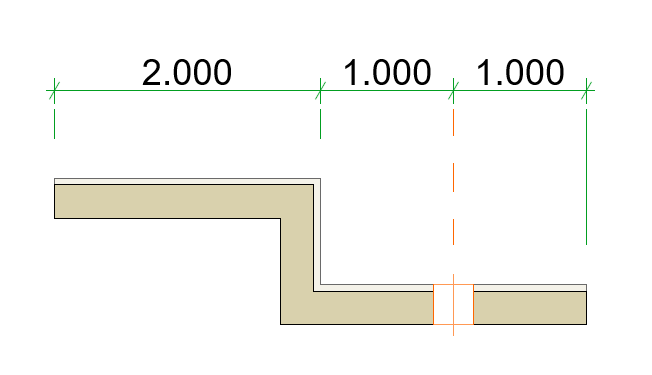

• Beállíthatja a méretmeghosszabbító vonal típusát, például pontozott vagy szaggatott vonalra

• Beállíthat egy külön tollat a meghosszabbító vonalhoz

• Beállíthatja mind a vonaltípust, mind a tollat csomópontonként, a végméretek és a középméretek egyértelmű azonosításához és vizuális elválasztásához



• A jel szimbólumos meghosszabbító vonalak mostantól még jobban testreszabhatók a vonalvégek (a jel szimbólum felett és a végein látható meghosszabbítási jel) láthatóságának különálló kezelésével
