Felmérési pont

A felmérési pont általános hivatkozási pontként használható a különböző programokból származó modellek egyszerűbb összehangolása érdekében.

Bizonyos országokban egy-egy referenciapont megadása szabványos követelmény a terv készítésekor.

A felmérési pont a következőkhöz is használható:

az XREF origó igazítása (az Xref csatolás beállításai párbeszédpanelen)
kapcsolt modul igazítása (a Modul lehelyezése párbeszédpanelen)
exportált IFC modell IFC helyének igazítása (lásd: IFC modell helyzetének meghatározása a következő szerint: )

A felmérési pont a BCF, DXF, DWG és IFC munkafolyamatoknak is része, amelyek ugyancsak a terv natív felmérési pontjait használják.

Csapatmunka esetén: a felmérési pont szerkesztéséhez először foglalja le a helybeállításokat.

Felmérési pontra vonatkozó parancsok

Használja a Beállítások > Terv beállításai > Felmérési pont menüpontot

Felmérési pont megjelenítése/elrejtése

A felmérési pont megjelenítéséhez kattintson a kapcsolóra.

Alapértelmezés szerint a felmérési pont a tervorigón található.

A mozgatásához kattintson rá és húzza el.

Felmérési pont zárolása

Ezzel a funkcióval elkerülhető a véletlen áthelyezés vagy szerkesztés.

Nagyítás a felmérési pontra

Nagyítás a felmérési pontra az alaprajzon.

Felmérési pont koordinátáinak megjelenítése

Megjeleníti a felmérési pont koordinátáit a tervben, a felmérési pont jobb oldalán.

A koordináták a terv hosszúsághoz megadott rajzi egységeit használják.

Helyzetadatok beállításához: lásd A felmérési pont alaprajzi jele és helyzete.

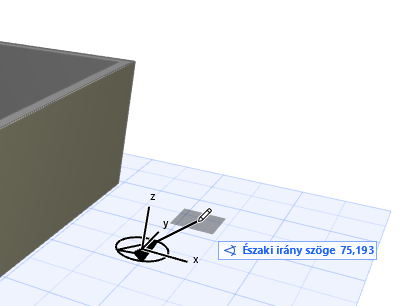

Északi irány megadása

Alaprajzon vagy a 3D-s ablakban:

Kattintson az Északi irány a terven ikon megjelenítéséhez.
Mozgassa a mutatót az északi irány a terven megadásához.

A felmérési ponthoz tartozó északi szög koordinátái ehhez igazodnak.

Felmérési pont koordinátáinak szerkesztése

Alkalmazza az alábbiak egyikét:

Kattintson a bal egérgombbal a felmérési pontra, majd a megjelenő követőben adja meg a koordinátákat
Kattintson a felmérési pontra, és húzza el azt
Forgassa el a felmérési pontot (lásd lent)
Használja a Hely beállítások parancsot (Beállítások > Terv beállításai)

A felmérési pont alaprajzi jele és helyzete

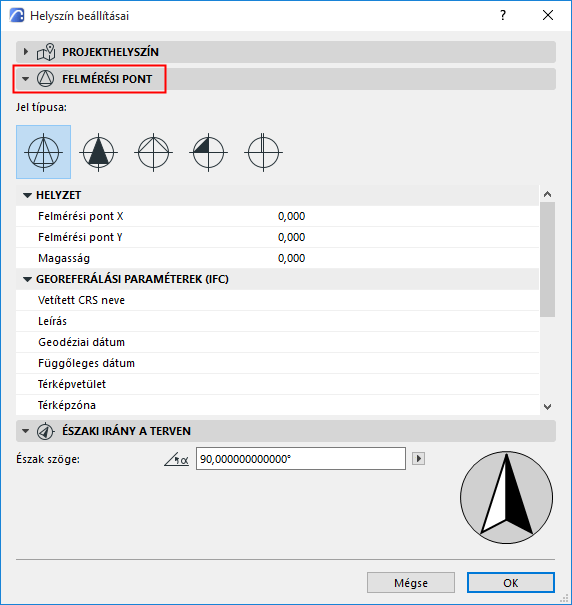

Nyissa meg a Hely beállítások Felmérési pont paneljét
- a Beállítások > Terv beállításai > Helybeállítások parancsok segítségével
- a terv nevének helyi menüje a Navigátorban
Válasszon jeltípust a terv felmérési pontjához
Adja meg a helyzetadatokat. A program a kelet–nyugati pozíció, észak–déli pozíció és magasság adatokat a tervorigótól méri.

GEOREFERÁLÁS

Ezek az IFC adatcsere során használt helyadatok, melyek exportálása IFC jellemzőként történik. Nincsenek hatással a felmérési pont helyére az Archicad ben.

Exportálás IFC 2x3-on keresztül: Az adatok két új IFC tulajdonságkészletként kerülnek exportálásra.
Exportálás IFC4-en keresztül: Új IFC elemek jönnek létre: IFC térkép átalakítás, és vetített IFC CRS.
Az IFC georeferálás használati útmutatója.

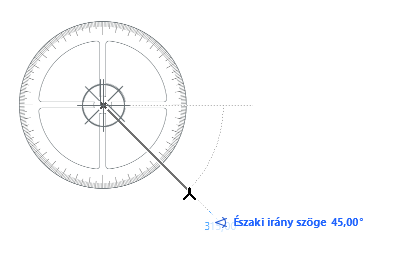

Felmérési pont elforgatása

Az alaprajzon:

Álljon a kurzorral a felmérési pontra annak előzetes kijelöléséhez.
A helyi menüben kattintson a Felmérési pont elforgatása lehetőségre, majd forgassa el a pontot a képernyőn

A szokásos Szerkesztés > Elforgatás parancs is használható, vagy módosítsa a Követő értékeket.
