Tollkészletek szerkesztése és kezelése
Nyissa meg a Tollak és színek párbeszédpanelt innen:
- Tollkészletek ikon a Gyors lehetőségek eszköztáron
- a Dokumentáció > Tollkészletek > Tollak és színek paranccsal, vagy
- Beállítások > Elemattribútumok > Tollak és színek
Ha a modellnézet az aktív ablak, akkor a párbeszédablak neve Tollak és színek (Modellnézet); a kiválasztott tollkészlet a modellnézetekre lesz érvényes.
Ha a Tervlapkönyv aktív, a párbeszédablak neve „Tollak és színek (Tervlapkönyv),” és az itt kiválasztott tollkészlet a Tervlapkönyvre lesz érvényes.

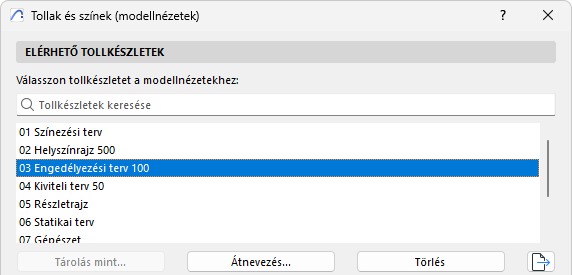

Elérhető tollkészletek panel
Válasszon tollkészletet a Modellnézetekhez vagy a Tervlapkönyvhöz.
- Átnevezés: Erre a gombra kattintva új nevet adhat a kijelölt tollkészletnek.

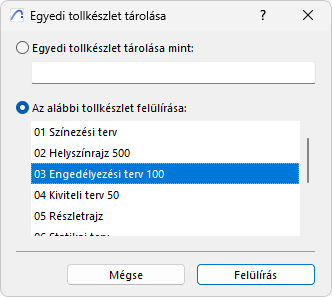

- Tárolás mint: Ha módosította a kiválasztott tollkészletet, akkor az aktív tollkészlet „Egyéniként” jelenik meg, és aktívvá válik a Tárolás mint gomb. Kattintson rá az egyéni tollkészlet mentéséhez:
- Törlés Ezzel a gombbal törölheti a kijelölt tollkészletet.
Lásd Attribútumok törlése.
Kijelölt tollkészlet szerkesztése panel
A táblában 255 toll található. Ezek sorszáma megegyezik a táblában elfoglalt helyükkel. A legfelső sorban az 1-20. sorszámú tollak találhatók, a második sorban a 21-40. sorszámúak stb.
Minden tollhoz tartozik egy alapbeállítás szerinti szín, melyet megváltoztathat a toll négyszögére való kettős kattintással vagy a Szerkesztés gombra történő kattintással.
A Színszerkesztés párbeszédablak jelenik meg, amelyben a szín kiválasztása történhet grafikusan vagy numerikusan. Ez rendszerszintű beállítás. (Több szín kijelölése esetén a Kijelölt szín szerkesztése párbeszédpanel jelenik meg.)
A toll vastagságát beállíthatja numerikusan a Tollak és színek párbeszédablak mezőiben. Ha a tollkészletben valamelyik színre kattint, a Leírás mező mutatja, hogy milyen célra optimalizált az a bizonyos toll ebben a tollkészletben.
Ha a kiválasztott toll valamely jellemzőjét módosítja, a tollkészlet neve egyénire változik. A módosítások mentéséhez kattintson a Tárolás mint parancsra, és adjon egyedi nevet a tollkészletnek vagy írjon felül egy létező tollkészletet.
Felhasználó által meghatározott Tollvastagságok rendelhetők mint a 255 tollszínhez. A vonalvastagságot milliméterben vagy képpontban mérjük attól függően, hogy milyen rajzi egység van beállítva a Tollvastagság szerkesztőmező melletti kiugró menüben.
- A Tollvastagságok csak akkor jelennek meg pontosan, ha kiválasztja a valós tollvastagságot a Nézet > Megjelenítési lehetőségek a képernyőn > Valós tollvastagság panelban. (A Valós tollvastagság letiltása azt jelenti, hogy a vonalak hajszálvékony vonallal jelennek meg: minden vonal csak egy képpont vastag.) Ha engedélyezi a Félkövér elválasztóvonalak opciót, minden metszeti vonal 2 képpont vastag lesz.)
- Külön rendelhető szín a méretnyilakhoz, egyéb méretezési rajzelemekhez, valamint a vektoros kitöltési vonalakhoz a megfelelő eszköz és attribútum párbeszédablakokban.
