Referencia áthelyezése/forgatása/visszaállítása

A Pausz és referencia palettáról elérhető három parancsikon:



Balról:

  • Mozgatás: Kattintson erre a parancsra a referencia új helyre mozgatásához.
  • Forgatás: Kattintson erre a parancsra a referencia forgatásához.
  • Visszaállítás: Használja ezt az ikont, ha a Referenciát elmozdítása után szeretné visszaállítani eredeti alapértelmezett helyzetére.
    Megjegyzés: A fenti parancsok bármely ablakból elérhetők, amelyben Referencia látható – kattintson az egér jobb gombjával a helyi menü megjelenítéséhez –; valamint a szokásos eszköztár Referencia parancsokat tartalmazó előugró listájából is.

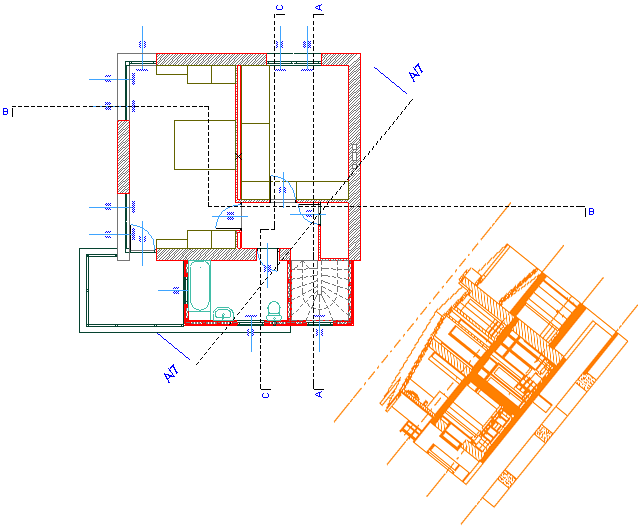

Az alábbi ábrán a Metszet nézőpont látható Referenciaként, és elforgatva az Alaprajz mentén, amely a Metszet jelölőt tartalmazza:



A Referenciára alkalmazott Eltolás/Forgatás parancsok eredménye megjelenik a Követő koordináta-adataiban (a program a koordináta-adatokat az Aktív tartalom koordináta-rendszere szerint számítja ki, nem a Referencia koordináta-rendszere szerint.)
