Elem feltételeinek meghatározása
Több funkció használata előtt feltételek segítségével kell megadni néhány elemet:
- Feltétel alapú kiválasztás
- Grafikus felülírás szabályai
- Ütközésvizsgálat
- Elemek lefoglalása feltétellel (Csapatmunka)
- Interaktív konszignáció sémák
A kritériumok megadhatók manuálisan vagy előre meghatározott feltételkészletek segítségével. (lásd: Előre megadott feltételkészletek )
Ebben a részben a feltételek manuális megadását mutatjuk be.

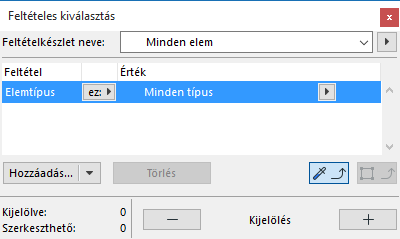

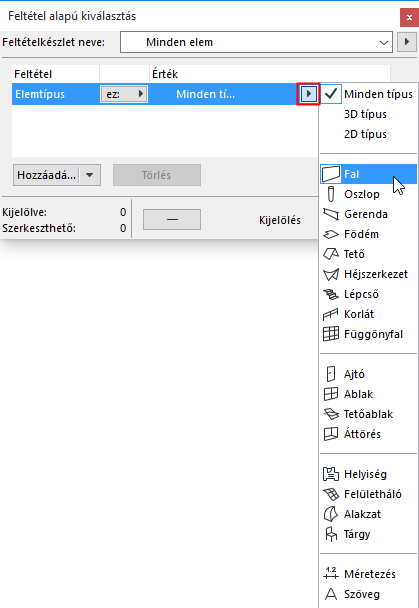

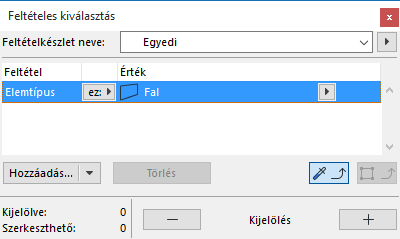

Első elemtípus meghatározása
További elemtípus meghatározása
Egy vagy több további elemtípus hozzáadásához:

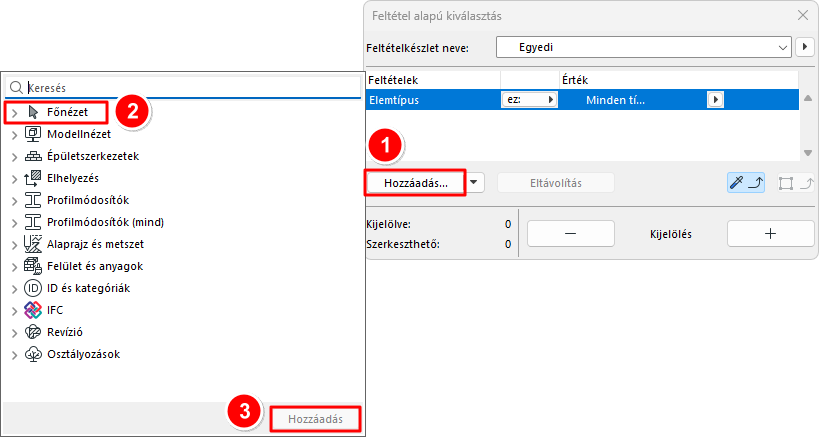

- Kattintson a Hozzáadás legördülő menüre
- Válassza ki a listáról az „Elemtípus” lehetőséget. (Elem kereséséhez használja a fenti keresőmezőt.)
- A feltételek listájára történő hozzáadáshoz kattintson duplán az elemre, vagy használja a listához tartozó Hozzáadás gombot.
- Kattintson az Érték oszlopban található legördülő menüre, és válasszon ismét elemtípust a listáról (pl. Födém).

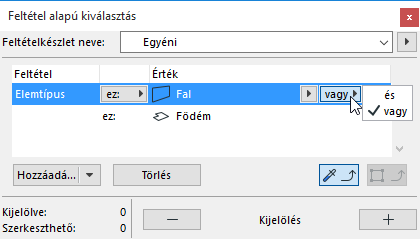

- Az elemtípusra vonatkozó feltételek további finomításához használja az és/vagy parancsot.
További feltételek megadása: Paraméterek és tulajdonságok

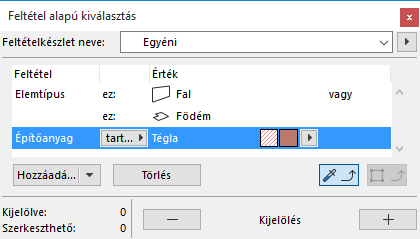

Az eredmények szűkítéséhez adjon hozzá további feltételeket.

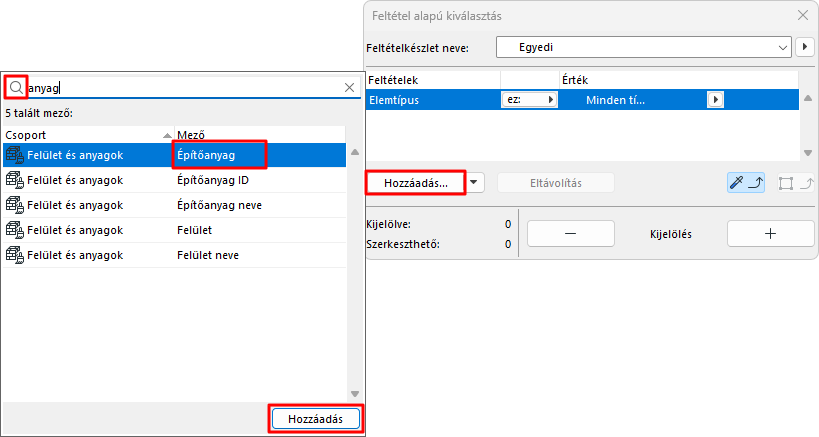

- A Paraméterek és Tulajdonságok listájának megnyitásához kattintson a Hozzáad parancsra.
- Válasszon egy feltételt (a gyorsabb kiválasztáshoz használja a fenti keresés mezőt), majd a feltétel listához való hozzáadásához kattintson a Hozzáad lehetőségre (vagy nyomja meg az Enter billentyűt).
- Minden feltételhez adjon meg értéket a legördülő menük segítségével.
Az elérhető kritériumok a fenti sor(ok)ban meghatározott elemtípus(ok)tól függnek.

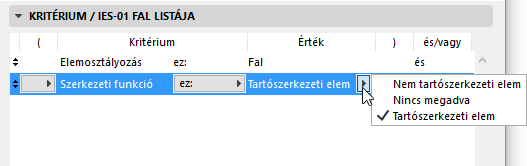

Például szűkítheti a feltételeket az elemek Szerkezeti funkció besorolása szerint (pl. Tartószerkezet vagy Nem tartószerkezet).
IFC tulajdonságok vagy könyvtári elem paramétereinek használata feltételként
A Hozzáadás gombhoz tartozó legördülő menüből további paraméter- és tulajdonságtípusok érhetők el:
- IFC tulajdonságként
- Könyvtári elem paraméterek (csak interaktív konszignáció sémák esetén)
Lásd További feltételek és mezők: könyvtári elem paraméterek
