Kijelölt terület

A Kijelölő eszköz a következő célokra használható:


  • Egy kisebb területet meghatározása, amelyben az adott típusba tartozó elemek mindegyike kijelölésre kerül
  • A terv csak egy részének megjelenítése 3D-ben
  • Több elem mozgatása vagy átméretezése egyszerre
  • A nézet egy részének elmentése PDF vagy DWG formátumban

A Kijelölő a terv összes ablakában elérhető.

Megjegyzés: A fénykép vagy kép típusú ablakokban, illetve a GDL tárgy 3D-s nézetében az egyetlen, területkijelölővel elérhető művelet a másolás.

Kijelölő elhelyezése

  1. Válassza ki a Kijelölő eszközt.
  2. Kattintson a terv egy pontjára, és végezze el a kijelölést.

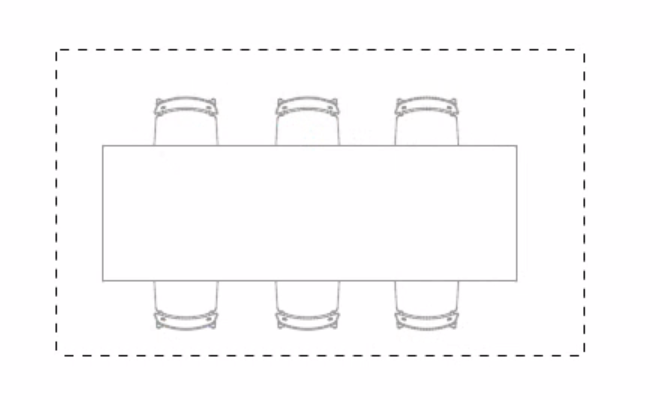

A Kijelölt területen az elemeken nem láthatók kijelölő pontok – a kijelölt területet szaggatott vonal jelzi.

A további részleteket lásd: Területkijelölés meghatározása.

Kijelölő törlése

Alkalmazza az alábbiak egyikét:

  • Nyomja meg az Esc billentyűt
  • Válassza a helyi menü Kijelölő törlése parancsát
  • Kezdjen el új területkijelölőt rajzolni
  • Kattintson duplán az ablakban a területkijelölő területén kívül úgy, hogy közben a Területkijelölő eszköz aktív.

Ha konkrétan kijelölt további elemeket a területkijelölőn belül, az Esc billentyűt többször egymás után lenyomva fordított sorrendben tudja megszüntetni ezeknek a kijelölését, majd végül magát a területkijelölőt is törölheti.

Ha másik eszközt választ, a kijelölt terület nem törlődik.

Kijelölő összes elemének a kijelölése

Egy kijelölt területen belül valamennyi elemet kijelölheti - miközben a Kijelölő eszköz aktív - ha alkalmazza a Ctrl/Cmd+A gyorsbillentyűt, vagy a Szerkesztés > Válaszd mind a Kijelölőben parancsot.

Kijelölt terület megtekintése a 3D ablakban

Határozza meg a kijelölt területet, majd használja a Nézet > Elemek 3D nézetben > Mutasd a kijelölést/a kijelölt területet 3D-ben parancsot, vagy válassza ugyanezt a parancsot a helyi menüből.

A 3D nézet tartalmazni fogja az elemnek a Kijelölt területen belül eső részeit, még akkor is, ha az elemnek ezen a részén nem található kijelölési csomópont vagy pont.

Megjegyzés: Ha a tervben vannak határozottan kijelölt elemek is és területkijelölés is, a parancs csak a konkrét kijelölést mutatja, a területkijelöléstől függetlenül.

A Kijelölt elemek 3D-ben való megjelenítésének további részleteit a „Kijelölő hatása” vezérlőkkel határozhatja meg, a Nézet > Elemek 3D nézetben > Elemek szűrése és vágása 3D-ben párbeszédpanelen.

Lásd még Kijelölés/kijelölő megjelenítése 3D-ben

A kijelölő használata a fényképezés eredményének meghatározásához: lásd Kijelölt terület renderelése – beállítások.

Kijelölő színe

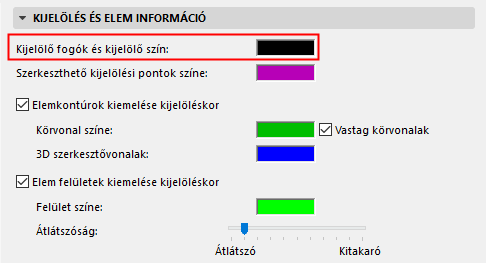

A Kijelölő színe megegyezik a Kijelölő fogók színével: ezt a színt a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció > Kijelölő fogók és kijelölő szín pontban állíthatja be.
