Szerkesztősík áthelyezése

A Szerkesztősík parancsok helye

A szerkesztőpanel helye módosítható a 3D ablakban szerkesztés előtt és alatt egyaránt. Ehhez használja a következő helyeken elérhető parancsokat:

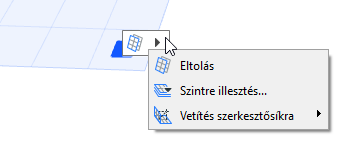

• Kattintson a négyzet alakú szerkesztősík fogantyúra.

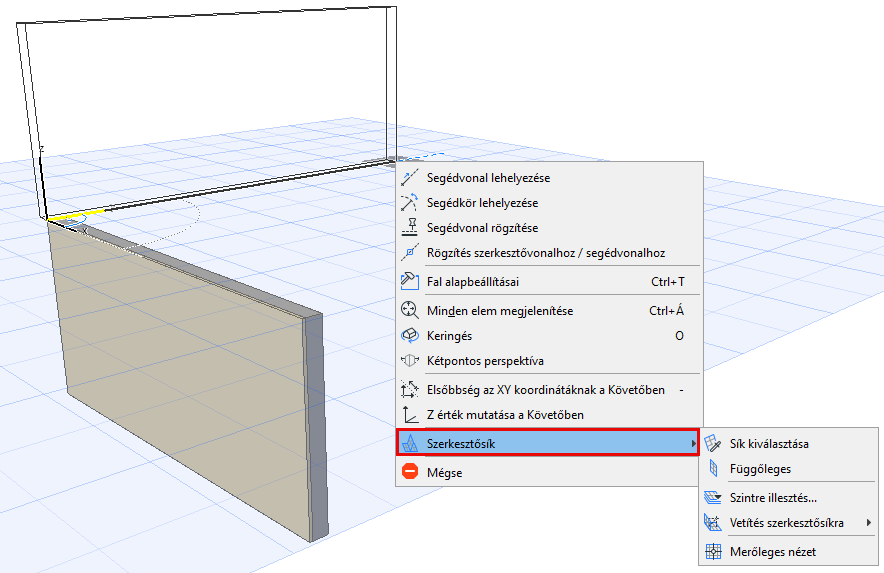

• A jobb egérgombbal jelenítse meg a helyi menüt, majd válassza ki a Szerkesztősíkot:





• A parancsok a Nézet > Háló és szerkesztősík beállításai útvonalon találhatók.

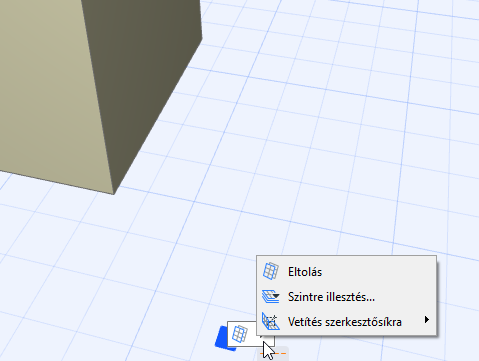

Szerkesztősík szintre illesztése

Ezt a parancsot az elem bevitele előtt használja.

A szerkesztősík egy projektszintnek megfelelő, adott szintre illesztéséhez:

1. Hívja elő a Szerkesztősík parancsait.
2. Válassza a Szintre illesztés lehetőséget.

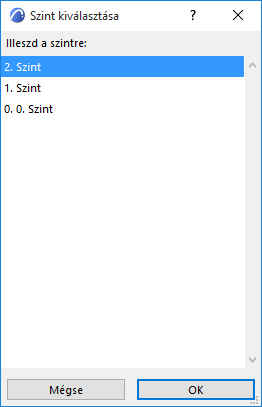

3. Megjelenik egy párbeszédablak; ebben válassza ki azt a projektszintet, ahová át kívánja helyezni a szerkesztősíkot.



Szerkesztősík eltolása

Ezt a parancsot az elem bevitele előtt használja.

1. Hívja elő a Szerkesztősík parancsait.
2. Válassza az Eltolás parancsot.
3. A kurzorral húzza a szerkesztősíkot a kívánt helyre, vagy adja meg numerikusan az eltolás távolságát. Segítségül megjelenik egy szerkesztővonal, amely a szint helyzetét jelzi, és megkönnyíti a szerkesztősík elhelyezését.





További szerkesztősík parancsok bevitelkor

Válassza ki a lehetőségek közül a szerkesztősík kívánt irányát (az elérhető lehetőségek az aktuális szerkesztősík irányától függően eltérőek):

• Következő sík: Kattintson ide, ha a következő, az adott szerkesztési műveleteknél használható szerkesztősíkra kíván váltani.
• Sík kiválasztása.

  Lásd Sík kiválasztása.

• Vízszintes: a szerkesztősík vízszintes helyzetbe történő elforgatása.
• Függőleges: a szerkesztősík függőleges helyzetbe történő elforgatása.
• Eltolás.

  Lásd Szerkesztősík eltolása.

• Merőleges nézet: Úgy állítja be a 3D ablakot, hogy az merőleges legyen a Szerkesztősíkra.
• Vetítés szerkesztősíkra.

  Lásd Mutató vetítések szerkesztősíkra.

• Rögzítés a szerkesztősíkra.

  Lásd Rögzítés a szerkesztősíkra.

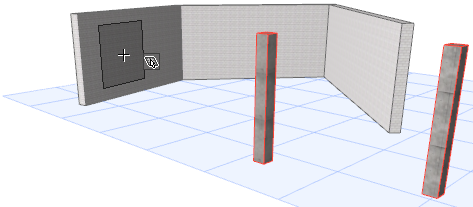

Sík kiválasztása

Amint rákattint erre a parancsra, visszajelzésként megjelenik a „síkválasztó” szürke négyzet.

A kívánt síktípus a következőképpen vehető fel a szerkesztősíkra:

• Vigye a kurzort egy létező elem valamelyik síkjára. Egy négyzet jelenik meg, hogy könnyebben látható legyen a sík.





• Kattintson bármely három térbeli pontra (például az elem három pontjára) a kívánt sík meghatározásához.
• Kattintson az elem szélére és még egy pontjára (tetszőleges sorrendben) a kívánt sík meghatározásához.

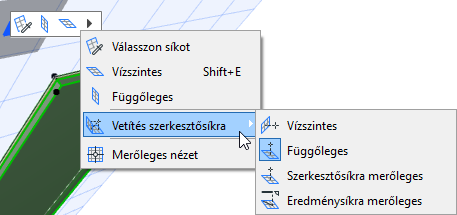

Mutató vetítések szerkesztősíkra

Alapértelmezés szerint grafikai szerkesztés végrehajtásával a kurzor elmozdul a szerkesztősíkon. Szükség esetén újra meghatározhatja a kurzor vetítésének az irányát.

A kurzor vetítésének módosítása a szerkesztősíkhoz viszonyítva:

1. Kezdje el a szerkesztési műveletet.
2. Válassza a helyi menüben a Vetítés szerkesztősíkra parancsot.

   A parancsokat a „Szerkesztősík fogantyú” elemre kattintva is elérheti.

3. Válasszon egyet a vetítési lehetőségek közül:





• Függőleges
• Vízszintes
• Szerkesztősíkra merőleges
• Eredménysíkra merőleges

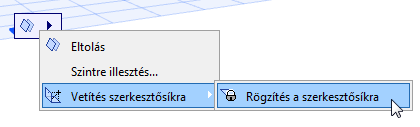

Rögzítés a szerkesztősíkra

Ezzel a paranccsal az új elem létrehozása előtt zárolható a meglévő szerkesztőpanelre történő elhelyezés.

Ez például akkor hasznos, ha úgy szeretne létrehozni egy elemet a meglévő szerkesztősíkon, hogy átveszi egy másik síkon már létező elem (pl. tető) formáját.

1. Hívja elő a Szerkesztősík parancsait.
2. Válassza a Vetítés szerkesztősíkra almenü Rögzítés a szerkesztősíkra kapcsolóját.





Az új elem akkor is a szerkesztősíkra kerül, ha a kurzor egy másik panelen áll.
