Varázspálca

Hogyan készítsünk elemeket a Varázspálcával

1. Válassza ki a létrehozni kívánt elemtípust az Eszköztárban.
2. Aktiválja a Varázspálcát a következőképpen:
   • Nyomja meg a szóköz billentyűt.
   • Kattintson a Varázspálca ikonra a Vezérlőpulton.
   • Válassza a Tervezés > Külső határvonal megadása varázspálcával parancsot.
3. A lehetséges eredmény(ek) megtekintéséhez jelenítse meg a grafikus visszajelzést. (Lásd lentebb).
4. Poligon automatikus kereséséhez és lekövetéséhez kattintson.

Grafikus visszajelzés

Nyomja le a szóköz billentyűt, és közben mozgassa a kurzort, ha látni szeretné a visszajelzést a lehetséges elemekről. Ha például a Varázspálca segítségével falakat kíván rajzolni két egymást metsző födémre, a visszajelzés az alábbi lehetőségeket mutatja:

Lásd Kijelölés és eleminformáció.

A Varázspálca kurzoron megjelenő ikonok

A Varázspálca három különböző dolgot azonosít:

Csomópontok
Élek
Üres helyek és felületek

Példák varázspálcára

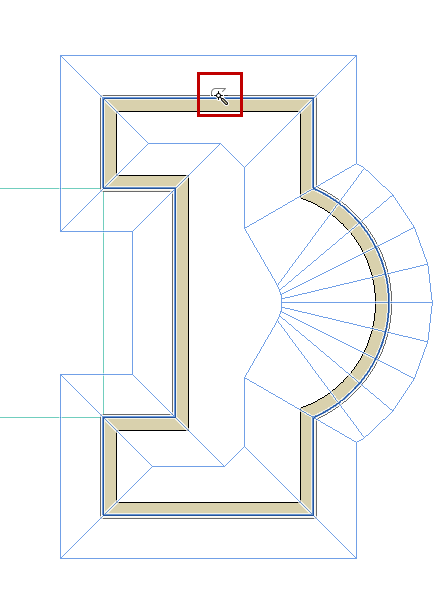

• Aktiválja a Tető eszközt (több síkon átmenő módszer), és a Varázspálcával a fal szélére kattintva hozzon létre azonnal egy tetőt, amelynek alapvonala leköveti a  fal sokszöget.





Video megtekintése

• Aktiválja a Kitöltés eszközt, majd a Varázspálcával az ívelt vonallal jelölt üres területen belül kattintva hozzon létre egy adott alakú kitöltést.



Tippek és trükkök

• Az új elemek a megfelelő eszköz aktuális alapértelmezett beállításait használják. Mindig ellenőrizze, hogy ezek rendben vannak-e, mielőtt vagy miután használja a Varázspálcát, különösen, amikor az elemek speciális kapcsolatban vannak egymással, mint például egy tető, mely egy falon nyugszik.
• Egy vagy több elem kijelölésével finomíthatja a Varázspálca funkciót. Ebben az esetben a Varázspálca csak a kijelölt elemeket veszi figyelembe a kapcsolódó elemek és a körülfogott terület keresése közben.
• Íves falak, valamint íveken, körökön és görbéken alapuló poligon típusú elemek készítésénél a közelítés a Varázspálca beállításaiban állítható.

  Lásd Varázspálca beállításai.

• Az új elemek nincsenek az eredetiekhez kapcsolva, és függetlenül módosíthatók.
• Ha az Eltolás vagy a Többszörös Eltolás aktiválva van, befejezheti az eltolás funkciót, miután a Varázspálca létrehozta az új poligont.
• Ha egyszerű tetőt készít, először egy ereszvonalat kell rajzolnia és a lejtőt megadnia, mielőtt a poligont a Varázspálcával elkészíti.
• Ha egyéni kezdőpontú kitöltést készít, először a poligont hozza létre a Varázspálca segítségével, majd rajzolja meg a kitöltés irányvektorát.

Varázspálca használata poligon formák hozzáadásához/kivonásához

Meglévő (azonos vagy eltérő elemtípusú) sokszög alakjának módosításához (hozzáadás/kivonás) használja a Varázspálca eszközt.

1. Válassza ki a poligont, amelyikből ki akarja vonni a másik formát. A példában födémből szeretnénk kivonni egy sokszöget.
2. Válassza ki a „Kivonás sokszögből” ikont a mozgó palettán.
3. Mozgassa a kurzort a kivonandó poligon fölé, és kapcsolja be Varázspálcát (nyomja meg a szóköz billentyűt).
4. Kattintson a befejezéshez.
