Távolságjelzők

A távolságjelzők az elemek alaprajzon történő pontos elhelyezésére és mozgatására szolgálnak. Az előugró jelzők dinamikusan jelzik a közelben lévő „környezeti” elemektől mért távolságot. A távolságjelzők az elemek elhelyezése közben és után is használhatók.

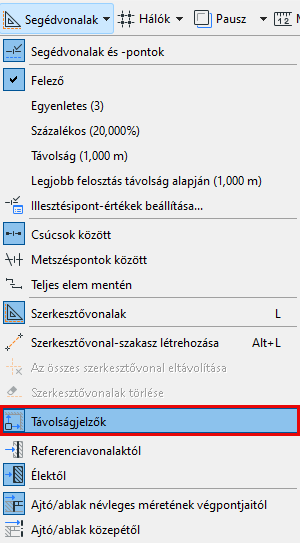

Távolságjelzők bekapcsolása

Alapértelmezés szerint a távolságjelzők engedélyezve vannak.

Kapcsolja be vagy ki őket a következő módokon:

  • Nézet >Távolságjelzők
  • Beállítások > Munkakörnyezet > Követő és koordinátabevitel
  • Eszköztár kapcsoló

A távolságjelző színe a Beállítások > Munkakörnyezet > Követő és koordinátabevitel menüpontban szabható testre.

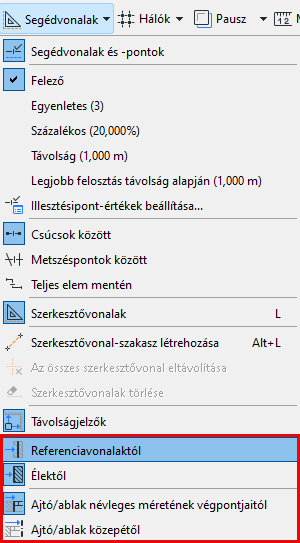

Adja meg a távolságjelző beállításait

Az eszköztár kapcsolójával:


  • Adja meg, hogy a távolságjelzők az elemek éleitől vagy referenciavonaluktól mérjenek
  • Adja meg, hogy mely ajtó/ablak referenciapontokat kívánja használni. Lásd Ajtó/ablak referenciapontok.

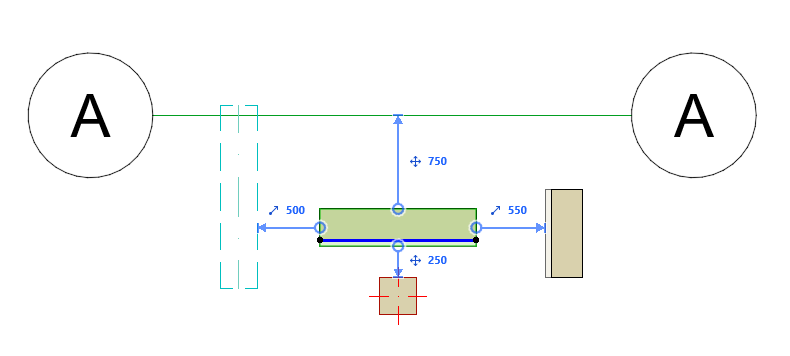

Mely elemek jelenítik meg a távolságjelzőket?

A következő „környezeti” elemeknél láthatók távolságjelzők önálló elem kijelölésekor vagy megadásakor:


  • Háló (a jelet tartalmazó rész nélkül)
  • Fal
  • Gerenda
  • Oszlop

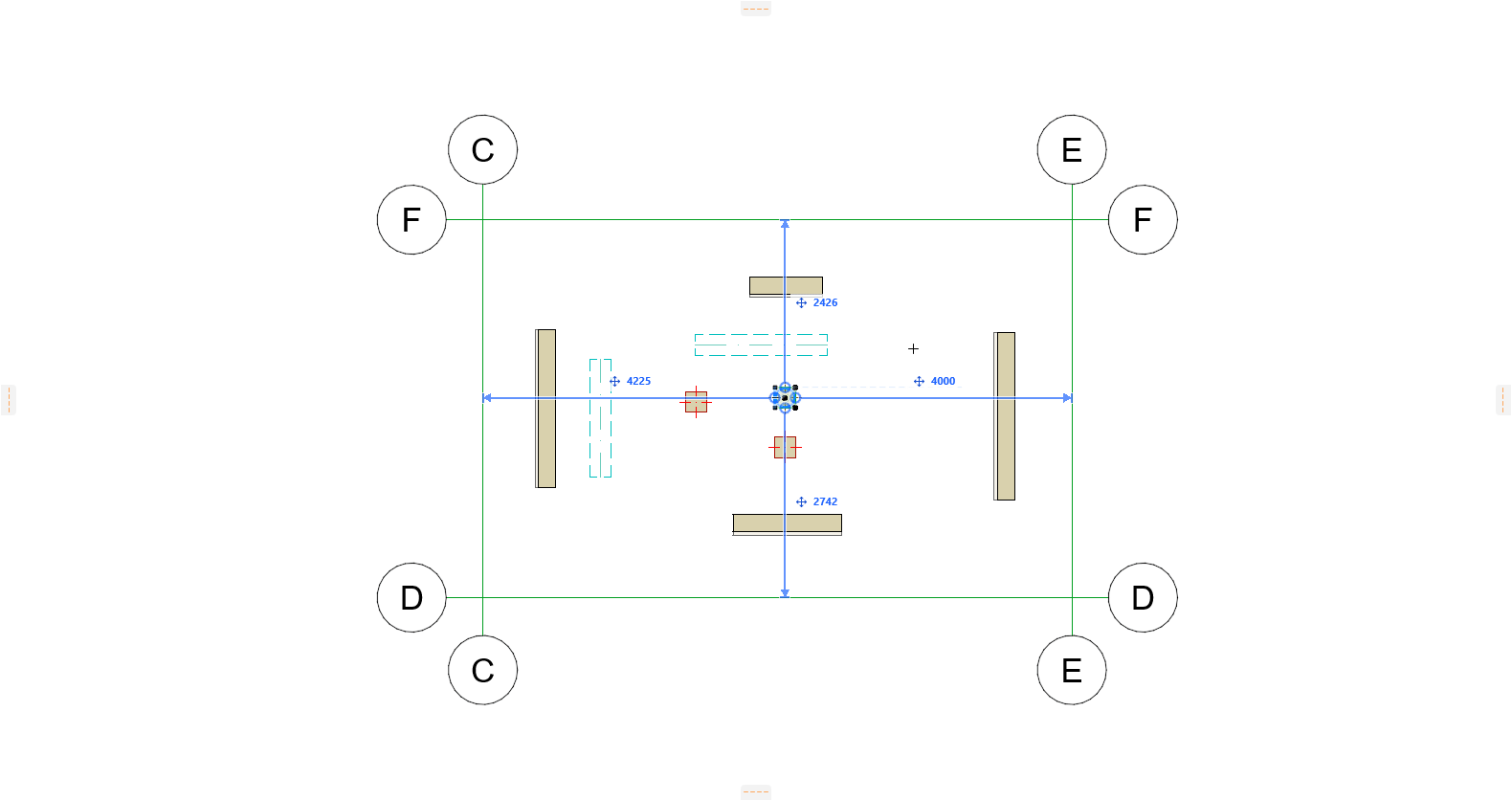

Távolságjelzők – prioritás

Ha több (az aktuális nagyításban látható) elemtípus is használható környezeti elemként, a távolságjelzők a következő fontossági sorrendet követik:


  1. Hálóvonalak
  2. Falak
  3. Gerenda
  4. Oszlopok

Távolságjelzők használata kijelölt elem szerkesztéséhez

  1. Jelöljön ki egy elemet az alábbi típusok közül az alaprajzon (íves elem nem választható):
    • Fal
    • Gerenda
    • Oszlop
    • Ablak/ajtó
    • Áttörés
  2. Módosítsa a kijelölt elem helyét a Követő segítségével, a távolságjelzők által biztosított visszajelzésnek köszönhetően.

    Lásd Elem bevitele a Követő használatával.

Megjegyzés a falaknál és gerendáknál használt távolságjelzőkhöz

Ha távolságjelzők segítségével „mozgatja” ezeket az elemeket hosszanti irányban, akkor azok megnyúlnak vagy zsugorodnak (azaz nem helyet változtatnak). Ennek megfelelően a csatlakozó falak és gerendák nem törnek meg.

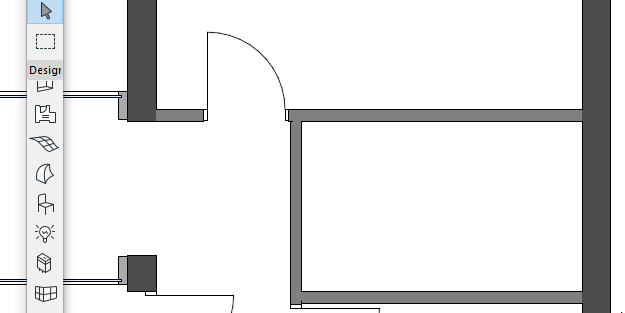

Távolságjelzők használata elemek beviteléhez

  1. Aktiválja a következő elemeszközök egyikét:
    • Fal
    • Gerenda
    • Oszlop
    • Ablak/ajtó
    • Áttörés
  2. Határozza meg a kurzor helyét a Követő segítségével. A Követő megnyitásához és az értékek szerkesztéséhez a billentyűzetet kell használni.
  3. A távolságjelzők a kurzor pozíciójától a közelben lévő „környezeti” elemekig mért merőleges távolságot mutatják. (A funkció nem támogatja az íves elemeket.)
    Megjegyzés: A kurzor meghatározott pozíciója az új elem referenciavonalának/-tengelyének kezdőpontja.

A fal referenciavonala

Gerenda referenciatengelye

Oszlop élvágásai és referenciatengelye

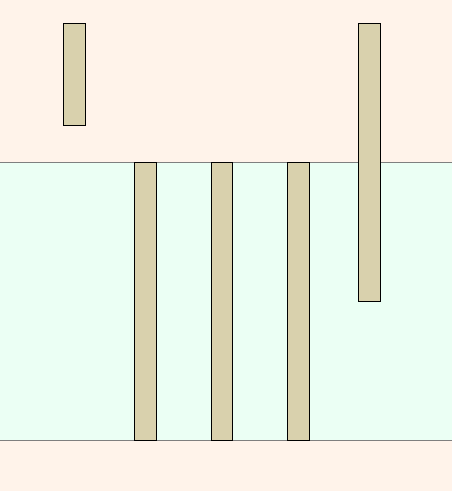

A távolságjelző újracsatolása egy másik referenciaélhez

Az alaprajzon kiválasztott elemhez manuálisan újracsatolható a távolságjelző, az elem másik élét használva.

  1. Álljon a kurzorral a távolságjelző vonalának végén lévő nyílhegyre
  2. Tartsa a kurzort helyben a visszajelzés megjelenítéséhez
  3. Kattintson a nyílhegyre a szerkesztéshez
  4. Kattintson bármely érvényes élre (bármely olyan vetített elem élére, amely párhuzamos a kijelölt elemmel, vagy merőleges a távolságjelzőre)

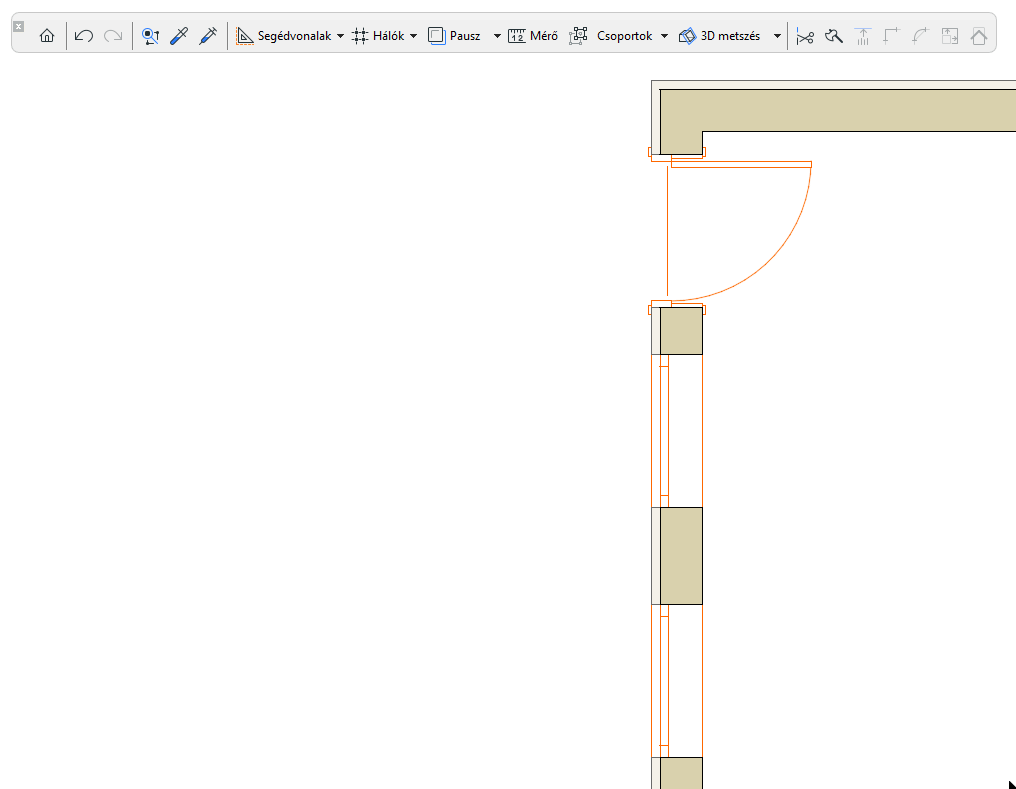

Ajtó/ablak referenciapontok

Adja meg, hogy mely ajtó/ablak referenciapontokat kívánja használni:

  • A névleges méret végpontjaitól: mérés a kiválasztás névleges méretének végpontjaitól a referencia ajtó/ablak elem névleges méretének végpontjáig, ha van ilyen
  • Középpontól: mérés a kiválasztás középpontjától a referencia ajtó/ablak elem középpontjáig, ha van ilyen
