Két elem összekapcsolása

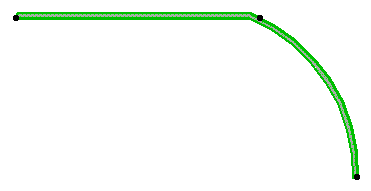

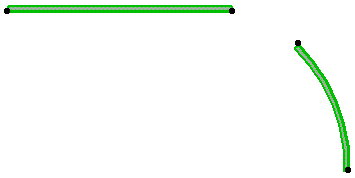

Kijelölt elemeket is egymáshoz rendezhet a végpontjukhoz legközelebb eső pontjuk ütköztetésével.

Ez a parancs vonalak/sokszögvonalak, ívek, falak és gerendák esetén működik.

1. Válassza ki a két elemet.
2. Használja a Szerkesztés > Átalakítás > Összemetszés parancsot (a szokásos eszköztáron is elérhető).



   Megjegyzés:

   • Ez a parancs csak akkor működik, ha a két elem ugyanazon a szinten látható. Honszintjüknek nem kell feltétlenül azonosnak lennie, de legalább láthatóknak kell lenniük ugyanazon a szinten. (Ha az elemek honszintje eltérő, láthatósági beállításuk pedig „Csak a honszinten”, akkor ez a parancs nem fog működni.)
   • Vonalak vagy sokszögvonalak összekapcsolásakor: ha csak szimpla végek metszik egymást az első összekapcsolási parancs alkalmazása után, ismételje meg a parancsot a többi vég összekapcsolásához.
