Elemek födémhez igazítása

Ezzel a funkcióval (Szerkesztés > Átalakítás > Elemek födémhez igazítása) az elemek (falak, oszlopok vagy vízszintes gerendák) egyszerűen hozzáigazíthatók egy vagy több födém adott szintjeihez, melyek az elemek fölött és/vagy alatt találhatók.

1. Válassza ki az igazítani kívánt eleme(ke)t (falak, oszlopok vagy vízszintes gerendák).
   Megjegyzés: Ha a kiválasztott elem(ek) alatt vagy fölött egynél több födém található, meg kell jelölnie azt a konkrét födémet, amelyhez igazítani kívánja az eleme(ke)t. Ennek hiányában automatikusan a legközelebbi födém lesz célként megjelölve.
2. Használja a Szerkesztés > Átalakítás > Elemek födémhez igazítása parancsot.

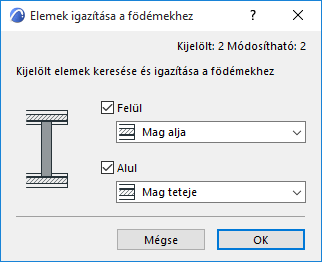

3. Adja meg a megjelenő párbeszédpanelen, hogy a kiválasztott elem(ek) fölött és/vagy alatt lévő födémekhez kívánja-e igazítani az eleme(ke)t. Itt is érvényes, hogy amennyiben megjelöl egy vagy több födémet, az igazítás csak ez(ek) alapján történik majd.

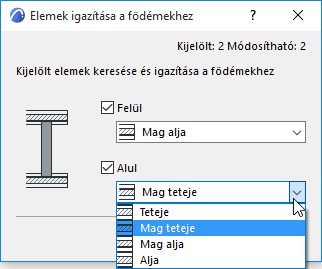

4. Válassza ki a legördülő menükből a födém szintjét (felső vagy alsó, illetve réteges szerkezetek esetén Mag teteje vagy Mag alja), amelyhez igazítani kívánja az eleme(ke)t.





5. kattintson az OK gombra.
   Megjegyzés: Ha egy ajtó/ablak egy fal aljához van kapcsolva, az Elemek födémhez igazítása parancs automatikusan újraszámolja az eltolást a nyílászáró helyzetének megtartása érdekében.
   Megjegyzés: Ugyanez az eljárás végrehajtható a Szerkesztés > Átalakítás > Hozzárendezés paranccsal. Ebben az esetben válassza ki az igazítani kívánt elemeket, majd kattintson az érintett födémre. (A kurzor a lenti ábrán látható módon jelzi a födémre kattintást.) Megjelenik az Elemek födémhez igazítása párbeszédpanel, és a folyamat a fent leírtak szerint folytatódik. (Az elemek csak azokhoz a födémekhez lesznek igazítva, amelyekre rákattintott.)





Igazítsd az elemeket a födémekhez: Példa

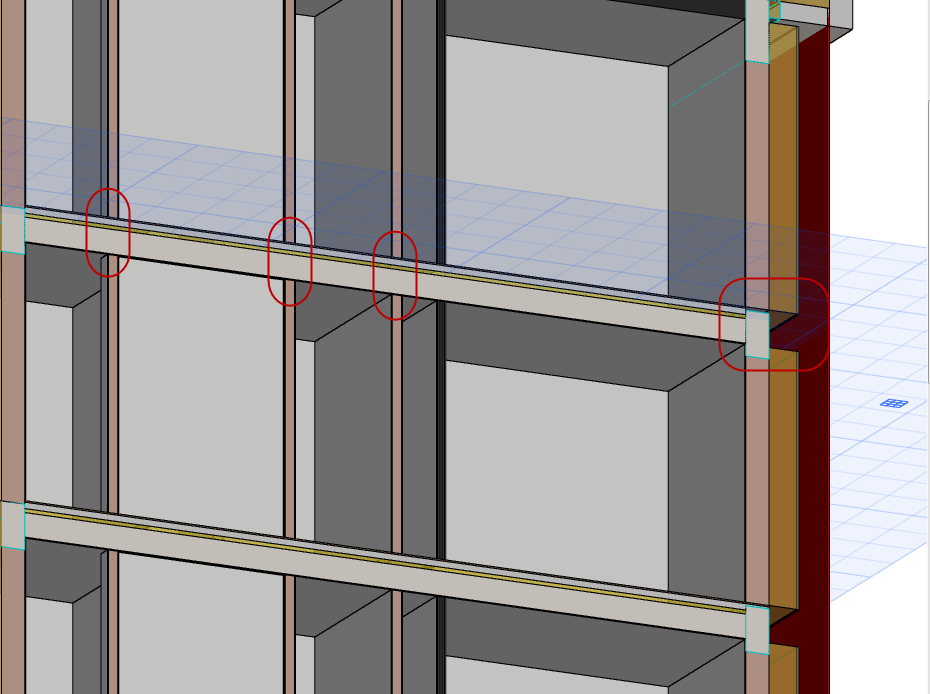

Ennél a tervnél problémát okoznak a falak és födémek csomópontjai: a belső falak csak a szőnyegpadlóig húzódnak, és a külső (profilos) falaknál rések láthatók.

Az Elemek födémhez igazítása parancs segítségére lehet.

1. Válassza ki valamennyi falat.

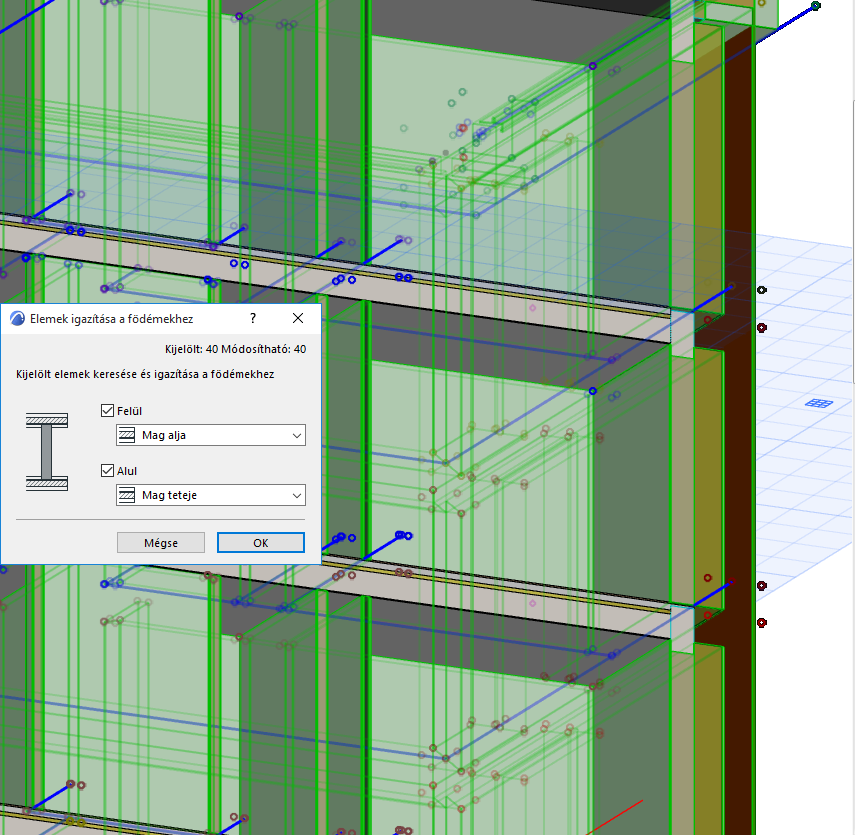

2. Használja az Elemek födémhez igazítása parancsot, és állítsa be a "Mag alja” és "Mag teteje” opciókat. Így a födémeken lévő falak hosszabbak lesznek, és elérnek a födémmagig.





3. A belső válaszfalak most már megfelelően csatlakoznak a födémekhez.

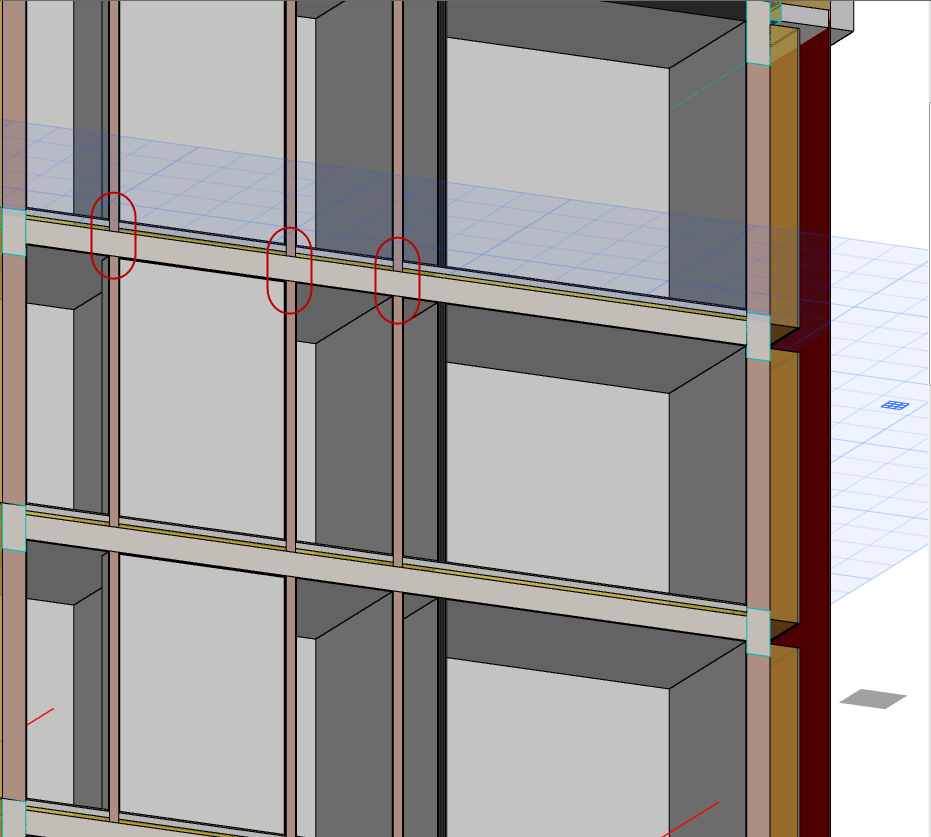

   A külső, profilos falak azonban még hibásak: mindegyiket javítani kell úgy, hogy az csatlakozzon a fölötte lévő falhoz, és ne csak a födémmag aljáig érjen.

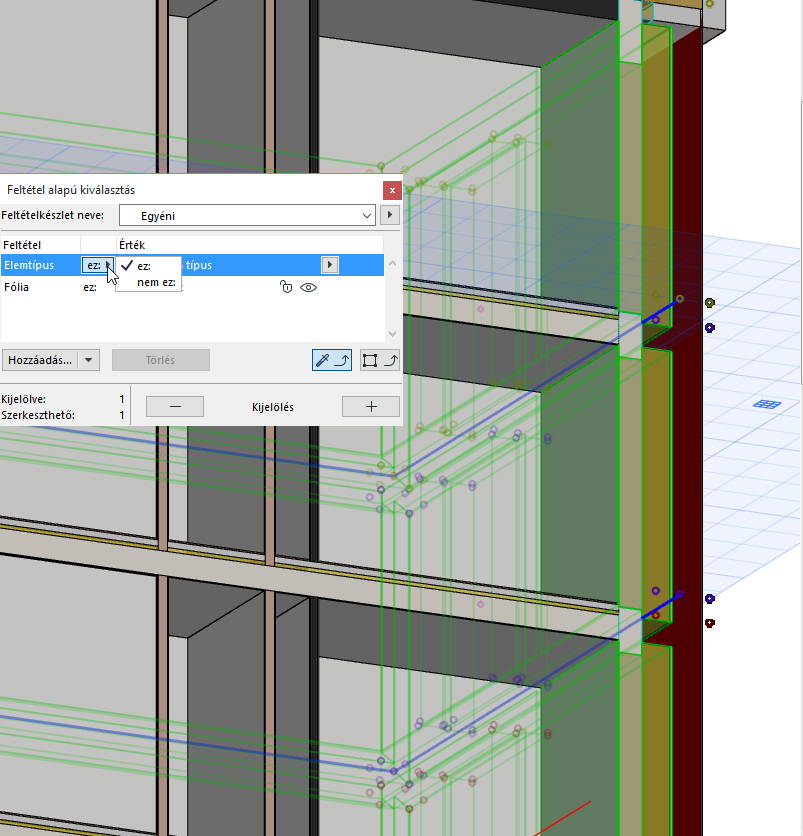

4. Válassza ki a Feltétel alapú kiválasztás funkcióval a külső falakat.





5. Alkalmazza ismét az Elemek födémhez igazítása parancsot: ezúttal az összes kiválasztott falnak a födémmag felső részéig kell nyúlnia úgy, hogy eltűnjenek a rések.

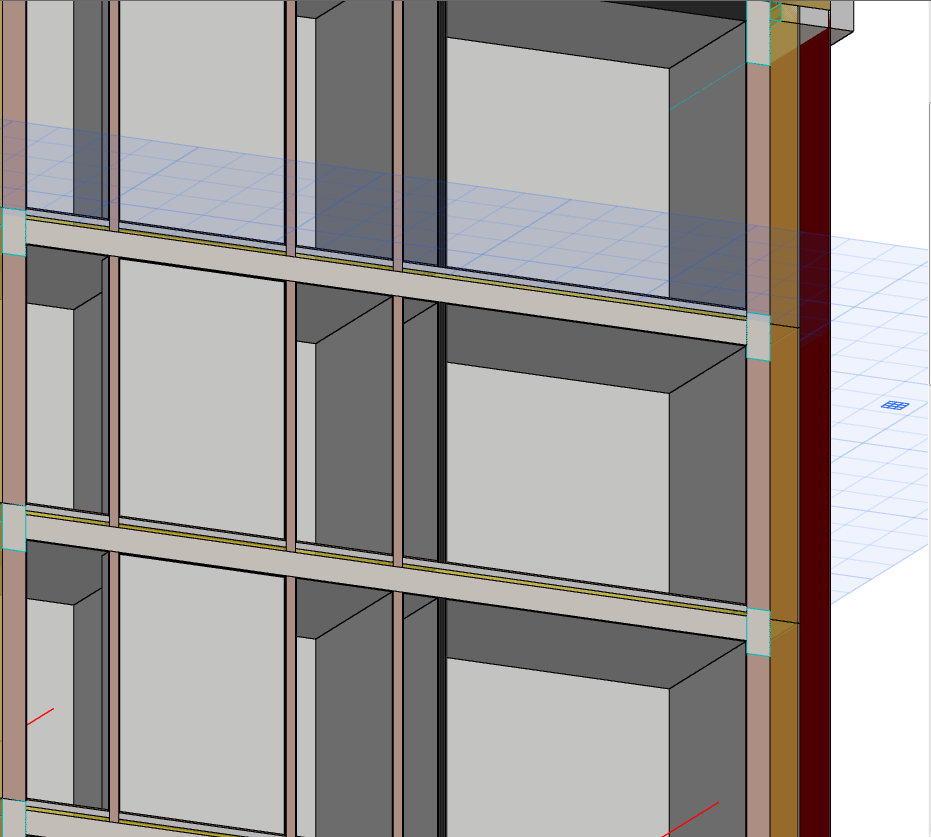

6. Most már a külső falak is megfelelően csatlakoznak.
