Egyszerű kihúzott boltozat: az Alaprajzzal párhuzamosan

Ezzel a módszerrel elhelyezhet egy boltozat formájú héjszerkezet profilt, majd grafikusan kihúzhatja.

A héjszerkezet profilja ebben az esetben mindig félkör (boltozat). (A profil később szerkeszthető.)

1. Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, egyszerű beviteli móddal.





   Az alaprajzon vagy a 3D-s ablakban:

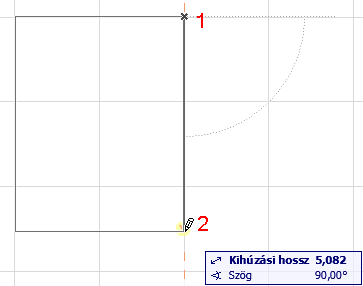

2. Kattintson kétszer a héjszerkezet kihúzási hosszának megadásához.
3. Kattintson harmadszor a héjszerkezet profil szélességének meghatározásához.
4. A héjszerkezet teljes.
