Egyszerű kihúzott boltozat: az Alaprajzra merőlegesen

Ezzel a módszerrel elhelyezhet egy boltozat formájú héjszerkezet profilt, majd felfelé vagy lefelé kihúzhatja (az Alaprajzra merőlegesen).

A héjszerkezet profilja ebben az esetben mindig félkör (boltozat). (A profil később szerkeszthető.)

Az alaprajzon:

1. Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, egyszerű beviteli móddal.





2. Kattintson duplán oda, ahová el szeretné helyezni a héjszerkezetet. (Megjelenik egy ideiglenes profil.) Alap magassága a Héjszerkezet beállításoknál megadott értéktől függ.

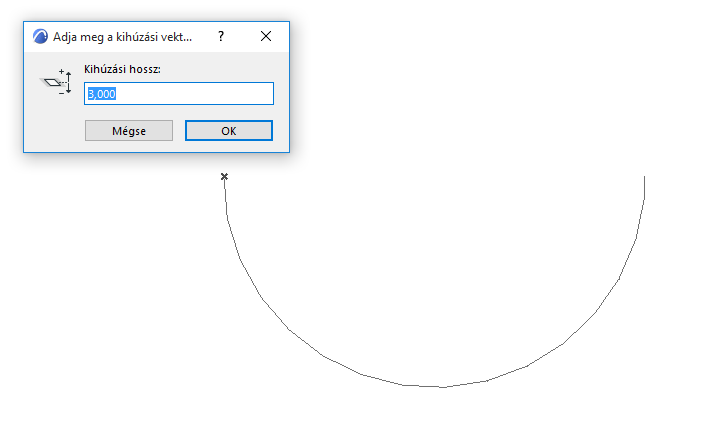

3. A megjelenő párbeszédpanelen adja meg a héjszerkezet kihúzásának hosszát. A pozitív számok a héjszerkezetet felfelé húzzák ki (ön felé). A negatív számok a vektort távolabb viszik. Kattintson az OK gombra a párbeszédablak bezárásához.





4. Mozgassa a kurzort a héjszerkezet pozíciójának megadására, majd kattintson a profil szélességének megadásához.

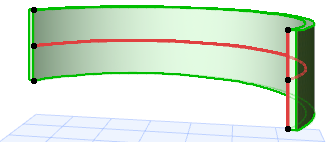

5. A héjszerkezet teljes.
