Kihúzott héjszerkezet szabadon megadott profillal

Ezt a módszert akkor használja, ha a héjszerkezet profilját sokszögvonallal szeretné megadni, majd a szerkesztősíkra merőlegesen kihúzni. Az alábbiakban két példa látható.

1. Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, részletes beviteli módszerrel.





   Az alaprajzon:

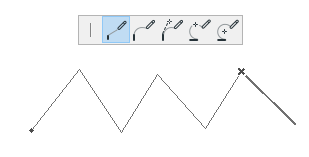

2. Rajzolja meg a héjszerkezet profilját – sokszögvonal vagy zárt poligon – a szokásos poligon beviteli móddal.









3. Kattintson kétszer a sokszögvonal vagy poligon befejezéséhez.
4. A megjelenő párbeszédpanelen adja meg a héjszerkezet kihúzásának hosszát. A pozitív számok a héjszerkezetet felfelé húzzák ki (ön felé). A negatív számok a vektort távolabb viszik. A kihúzás mindig merőleges az alaprajzra. Kattintson az OK gombra.

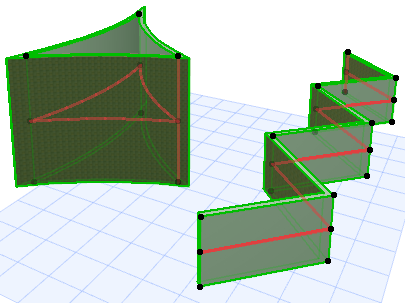

5. A héjszerkezet teljes. Tekintse meg 3D-ben. (A 3D ablakban a kijelölt héjszerkezet profilvonala mindig eltérő színnel jelenik meg.)
   Megjegyzés: ezt a színt a Beállítások > Munkakörnyezet > Kijelölés és eleminformáció menüútvonalon elérhető „3D szerkesztővonalak” beállításnál módosíthatja.





A 3D ablakban:

1. Válassza ki a beviteli síkot. Kattintson az alapértelmezett sík keresésére, vagy válasszon másik beviteli síkot a meglévő elemek alapján.
   • Ha „üres területre” kattint, az alapértelmezett beviteli sík a Héjszerkezet alapértelmezett beállításainál megadott alap magasságon van (itt 500).

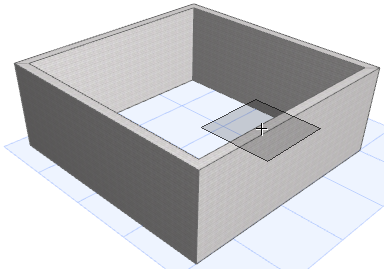

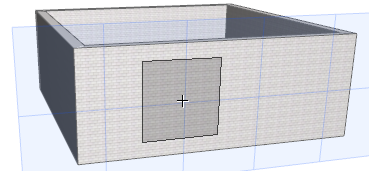

   • Ha egy meglévő elem pontjai vagy felületei által definiált beviteli síkot szeretne elhelyezni, jelölje ki annak bármely pontjára és/vagy élére vagy felületére kattintva: az automatikus visszajelzés (szürke négyzet) mutatja, hol vannak a potenciális beviteli síkok. Ha megvan a kívánt sík, a megjelenítéshez kattintson rá.

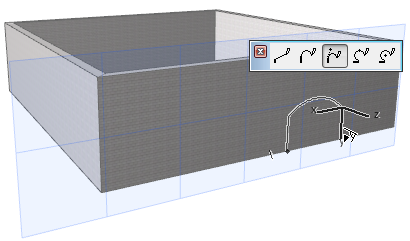

2. Rajzolja meg a héjszerkezet profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal. (Az alábbiakban két példa látható).









3. Fejezze be a poligont.

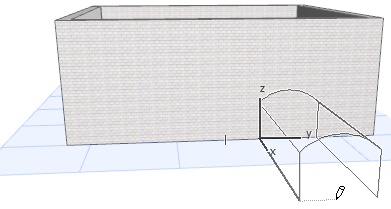

4. Húzza ki a héjszerkezetet a kurzor húzásával. A héjszerkezet a beviteli síkra merőlegesen húzódik ki.









5. Kattintson a befejezéshez.
