Megforgatott héjszerkezet: egyszerű bevitel



Az alaprajzon vagy a 3D-s ablakban:

  1. Aktiválja a Héjszerkezet eszközt, majd válassza a Megforgatott geometria módszert, egyszerű beviteli móddal.

  2. Kattintson a héjszerkezet tengelyének a boltozat közepén való definiálásához. (Az először elhelyezett tengely mindig függőleges, bár később a tengely lejtése szerkeszthető.)
  3. Húzza a kurzort a héjszerkezet méretének (szélesség) megadásához. Kattintson oda, ahol a forgatást kezdeni szeretné a tengely körül.

  4. Húzza a kurzort és kattintson a forgatási szög befejezéséhez.

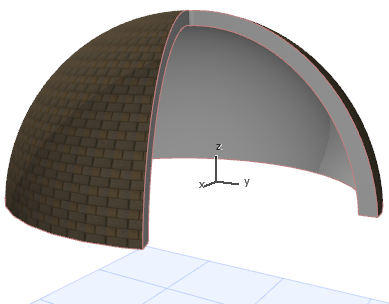

  5. Ellenőrizze az eredményt 3D-ben.
