Megforgatott héjszerkezet szabadon megadott profillal
- Aktiválja a Héjszerkezet eszközt, majd válassza a Megforgatott geometria módszert, részletes beviteli móddal.
Az alaprajzon:

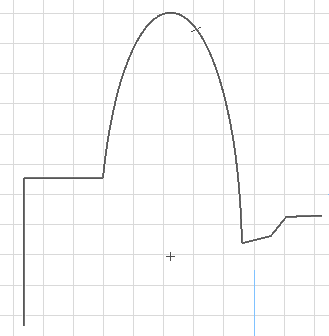

- Rajzolja meg a héjszerkezet profilját – sokszögvonal vagy zárt poligon – a szokásos poligon beviteli móddal.
- Kattintson kétszer a sokszögvonal vagy poligon befejezéséhez.

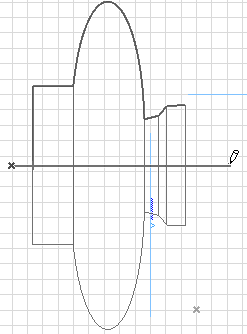

- Kattintson kétszer a megforgatás tengelyének megrajzolásához. Az először elhelyezett forgatási tengely mindig párhuzamos az Alaprajzzal, bár ez később szerkeszthető.
- A megjelenő párbeszédpanelen adja meg a héjszerkezet megforgatásának szögét. A pozitív számok a héjszerkezetet ön felé forgatják. A negatív számok a héjszerkezetet öntől távolodó irányba forgatják.

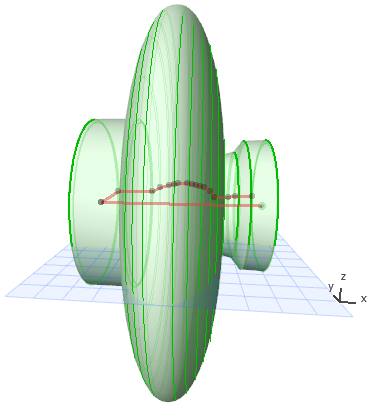

- Kattintson az OK gombra a héjszerkezet befejezéséhez. Tekintse meg 3D-ben.
A 3D ablakban:

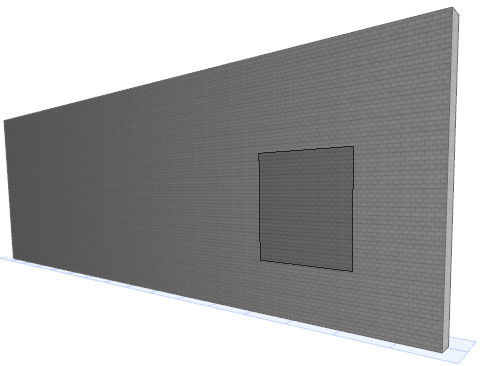

- Válassza ki a beviteli síkot. Kattintson az alapértelmezett sík keresésére, vagy válasszon másik beviteli síkot a meglévő elemek alapján. Ez az a sík, amelyre megrajzolja a profilt, majd annak forgatási tengelyét.
- Ha „üres területre” kattint, az alapértelmezett beviteli sík a Héjszerkezet alapértelmezett beállításainál megadott alap magasságon van.
- Ha egy meglévő elem pontjai vagy felületei által definiált beviteli síkot szeretne elhelyezni, jelölje ki annak bármely pontjára és/vagy élére vagy felületére kattintva: az automatikus visszajelzés (szürke négyzet) mutatja, hol vannak a potenciális beviteli síkok. Ha megvan a kívánt sík, a megjelenítéshez kattintson rá.

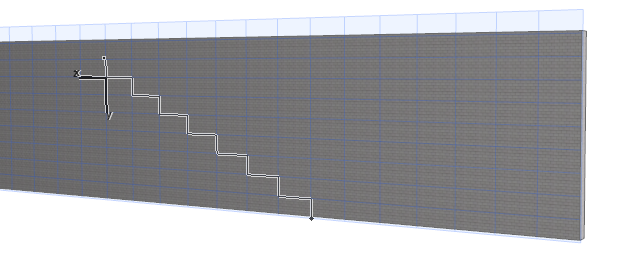

- Rajzolja meg a héjszerkezet profilját - sokszögvonal, vagy zárt poligon - a szokásos poligon beviteli módokkal.
- Fejezze be a poligont.

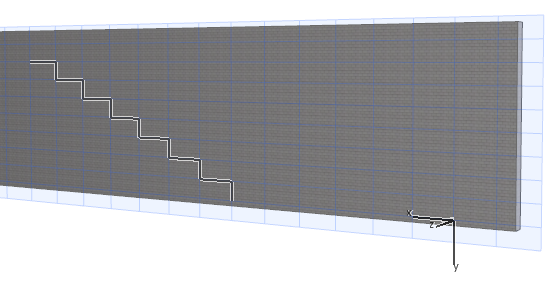

- Kattintson a megforgatási tengely középpontjának megadásához.

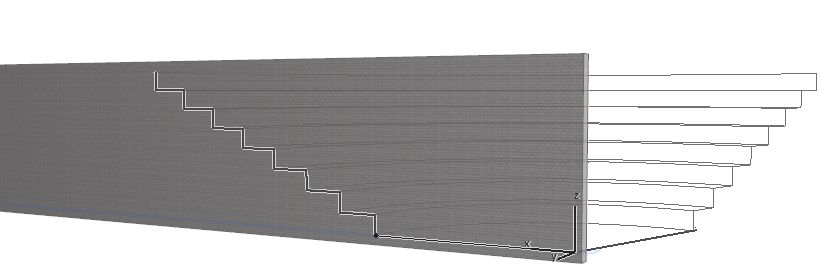

- A megforgatási tengely befejezéséhez mozgassa a kurzort. (A 3D nézetben navigáljon úgy, hogy megtalálja a visszajelzés megtekintéséhez legalkalmasabb szöget.)

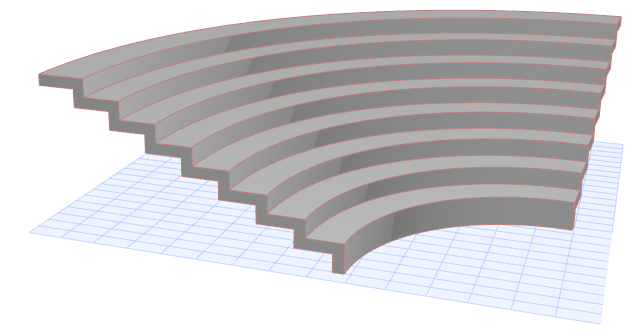

- A héjszerkezet teljes.
