Összekötött boltozatos héjszerkezet

Összekötött héjszerkezet egyszerű beviteli módszerrel történő létrehozásához két profilt kell definiálni párhuzamos síkokon. Ezzel a beviteli módszerrel:

• Az első profil mindig egy boltozat.
• A második profil mindig egy egyenes vonal.

Itt egy boltozatos összekötött héjszerkezetet helyezünk a fal komplex tetejére.

1. Használja a Héjszerkezet eszköz összekötött geometria módszerét és az Egyszerű beviteli módszert.





   Az alaprajzon:

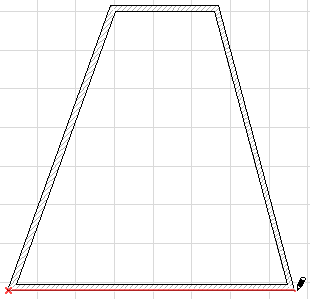

2. Az első boltozatos profil szélességének megadásához kattintson az alsó falszakasz két végpontjára.

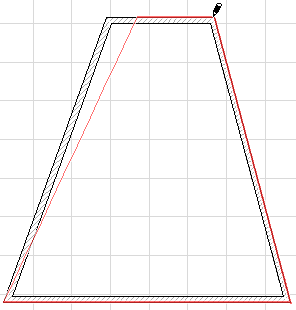

3. Vigye a kurzort az ellenkező oldali falszakaszhoz, majd kattintson a fal két végpontjára a második, egyenes vonalú profil szélességének megadásához.





4. Az összekötött boltozatos héjszerkezet elkészült. Tekintse meg 3D-ben.





A 3D ablakban:

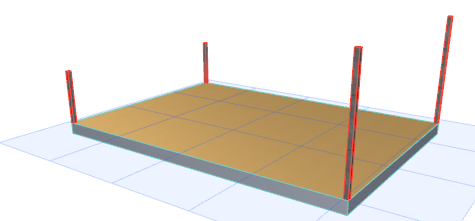

Itt a boltozatos összekötött héjszerkezetet két pár, eltérő magasságú oszlopra helyezzük.

1. Használja a Héjszerkezet eszköz összekötött geometria módszerét és az Egyszerű beviteli módszert.

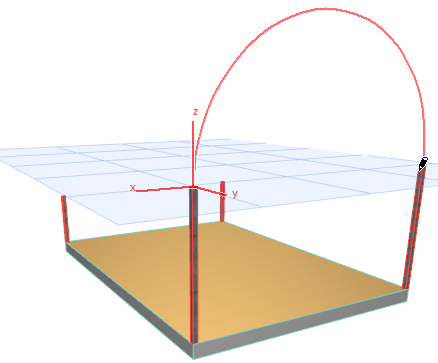

2. Az első boltozatos profil szélességének megadásához kattintson a két magasabb oszlopra.

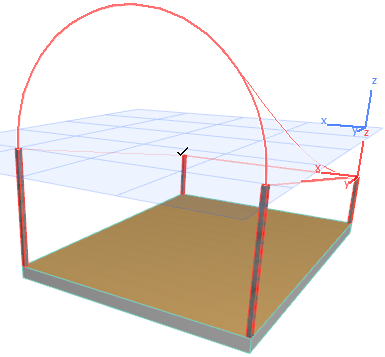

3. Vigye a kurzort az ellenkező oldali rövidebb oszlopokhoz, majd kattintson mindkét oszlopra a második, egyenes vonalú profil szélességének megadásához.

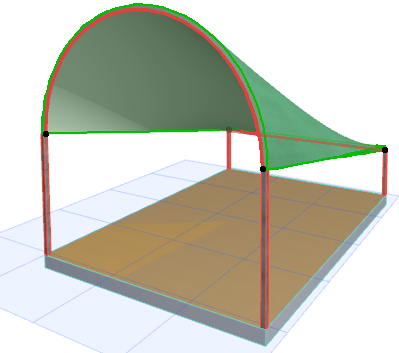

4. Az összekötött boltozatos héjszerkezet elkészült. Tekintse meg 3D-ben.
