Kihúzott héjszerkezet: hullámos vászontető

1. Aktiválja a Héjszerkezet eszközt, majd válassza a Kihúzott geometria módszert, részletes beviteli módszerrel.

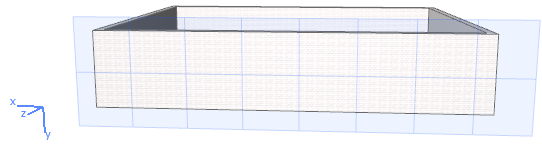

2. A 3D ablakban kattintson egy felületre, vagy kattintson három pontra, a profil rajzolásának helyéül szolgáló beviteli sík meghatározására.

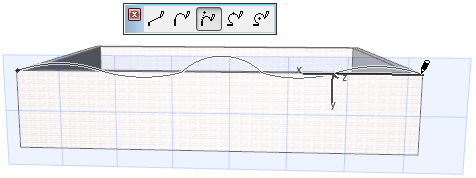

3. Rajzolja meg a kívánt profilt, ez esetben egy hullámos vonalat, a Mozgó paletta szokásos lehetőségeinek használatával. Kattintson a befejezéshez.

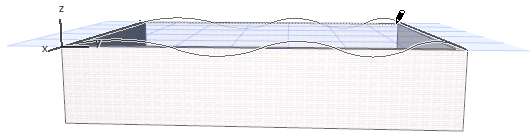

4. Eztán húzza ki a profilt: terjessze ki hátrafelé a távoli falig, majd kattintson a lehelyezéshez. Tekintse meg az eredményt.

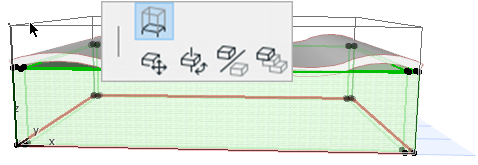

5. Emelje meg a fal magasságát úgy, hogy metssze a héjszerkezetet, így a fal elvágható a héjszerkezettel.

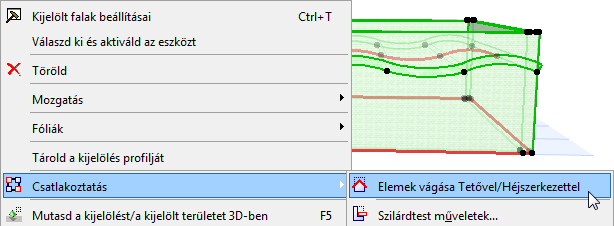

6. Jelölje ki a vágni kívánt falat és héjszerkezetet. A helyi menüből válassza a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).





   A héjszerkezet csatlakozásokkal kapcsolatos további információk: Elemek vágása tetővel vagy héjszerkezettel.

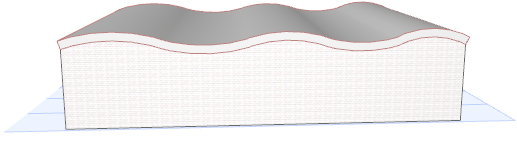

Tekintse meg az eredményt.
