Megforgatott héjszerkezet: íves háromszög alakú tető komplex

1. Az Alaprajzon aktiválja a Héjszerkezet eszközt, majd válassza a Megforgatott geometria módszert, egyszerű beviteli móddal.





2. Hozzon létre egy megforgatott héjszerkezetet 45 fokos elforgatási szöggel.

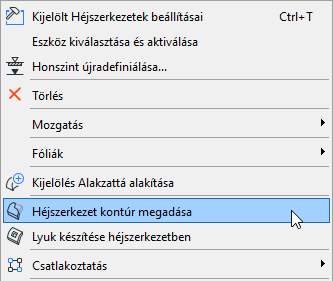

3. A héjszerkezet kijelölése után válassza a Héjszerkezet kontúr megadása parancsot a helyi menüből.
4. Adjon meg egy négyzet alakú kontúrt, amellyel elvágja a héjszerkezet élét, amint az látható. Ellenőrizze az eredményt 3D-ben.













5. Visszatérve az Alaprajzra, tükrözze a héjszerkezet másolatát.
6. Mozgassa a második héjszerkezetet úgy, hogy az első mellé kerüljön.









7. Mozgassa a második héjszerkezetet az Y tengely mentén enyhén felfelé úgy, hogy kis mértékben átfedje az első héjszerkezetet (így könnyebb lesz az elemeket egymásra vágni.) Tekintse meg 3D-ben.

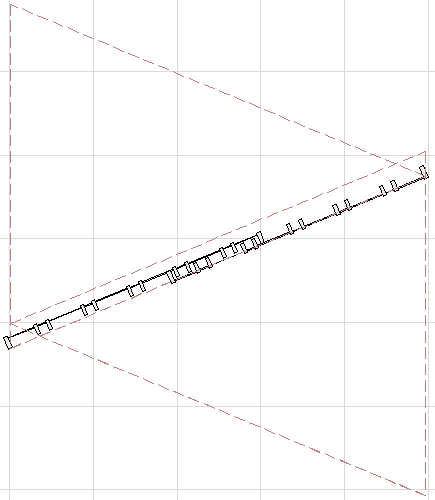

8. Térjen vissza a 2D-s ablakba. Hozzon létre két függönyfalat úgy, hogy mindkettő az ellentétes irányba nézzen, és a két héjszerkezet között fusson, az ábra szerint.

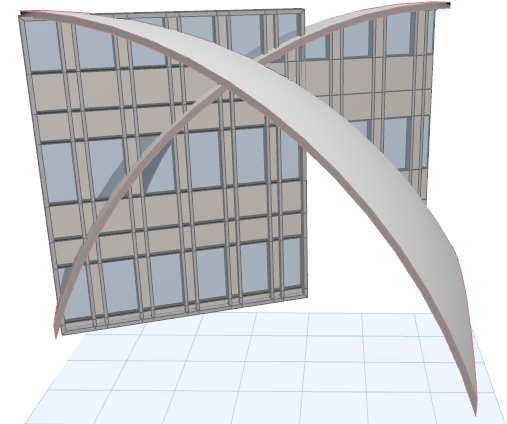

9. Tekintse meg 3D-ben.
10. Szerkessze a függönyfalak helyzetét a megfelelő helyre: emelje fel a függönyfalat, majd nyújtsa a jobb felső sarkát a megfelelő magasságra.





11. Ezután jelölje ki mindkét függönyfalat, majd vágja el mindkét héjszerkezettel, a kívánt geometria elérése érdekében, az alábbi lépéseket követve.

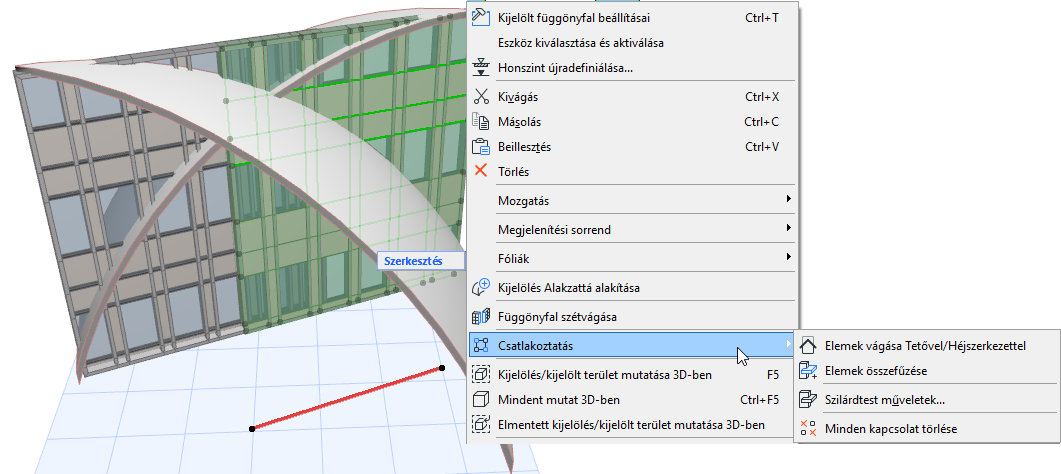

• Jelölje ki valamelyik függönyfalat, majd használja a Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).





• Vágja el a kijelölt függönyfalat mindkét héjszerkezettel.





• Ezután jelölje ki a másik függönyfalat, és vágja el mindkét héjszerkezettel.





• Sokszorozza a létrejövő szerkezetet szükség szerint.
