Megforgatott héjszerkezet: élek megadása metszetben

Rajzoljon több megforgatott héjszerkezetet, amelyek profiljai közös végponttal rendelkeznek, de kis mértékben el vannak tolva egymástól.

Ezután a Metszet ablakban jelöljön ki minden héjszerkezetet külön, majd rajzolja meg a kontúrját téglalap alakkal – használjon progresszíven kisebb téglalapokat. Az eredmény több egymást fedő héjszerkezet szakasz, melyek mindegyike kis mértékben eltérő méretű.

1. Győződjön meg róla, hogy az alapértelmezett héjszerkezet elhelyezési szint 0.

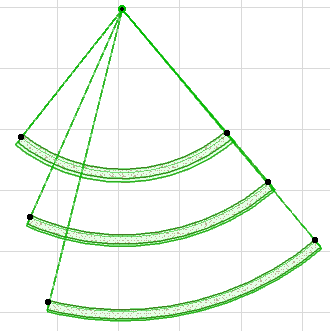

2. Rajzolja meg az első megforgatott héjszerkezetet az alaprajzra, az ábra szerint.





3. Rajzoljon két további megforgatott héjszerkezetet, azonos profil kezdőpontot használva, de úgy, hogy mindegyik kicsit nagyobb legyen az előzőnél és eltolva.

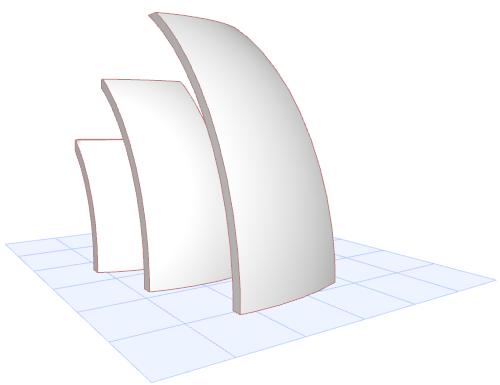

4. Ellenőrizze az eredményt 3D-ben.





5. Most hozzon létre egy metszetet a héjszerkezetek számára, majd nyissa meg a Metszet ablakot.

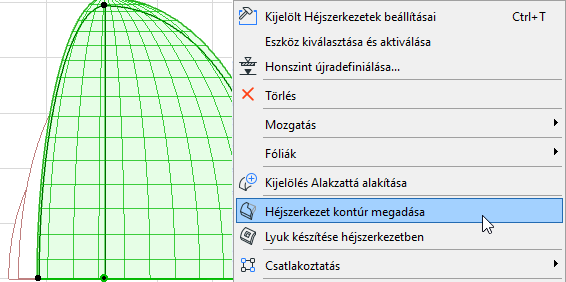

6. Jelölje ki a legközelebbi héjszerkezetet. A helyi menüből válassza a Héjszerkezet kontúr megadása parancsot.

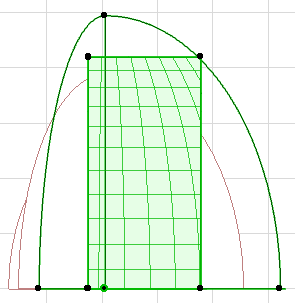

7. Rajzolja meg a téglalap alakú kontúrt.









8. Jelölje ki a másik két héjszerkezetet, és adja meg azok téglalap alakú kontúrját.

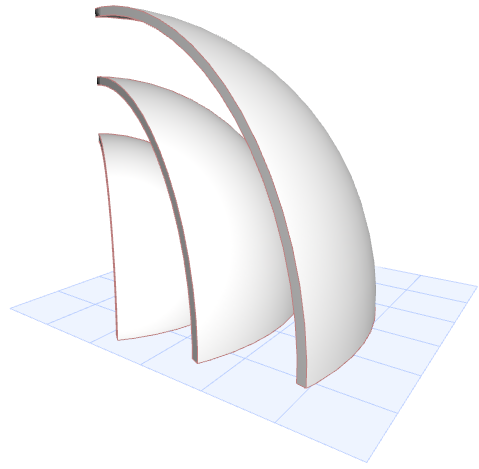

9. Tekintse meg az eredményt 3D-ben, majd végezze el a szükséges finomhangolást.
