Összekötött héjszerkezet: teniszpálya héjszerkezet

Hozzon létre egy héjszerkezetet egy tenisz stadion felett.

1. Helyezze el a Teniszpálya tárgyat.

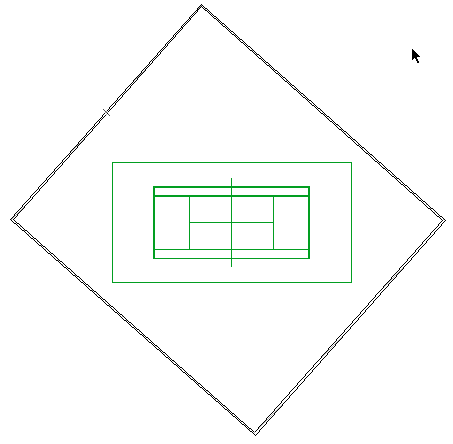

2. Rajzoljon egy falakból álló téglalapot körülötte, a stadiontól 45 fokban elforgatva; ez a fal szolgál referenciaként az összekötött héjszerkezet profiljai számára (később törölve lesz).





Helyezzen egy összekötött héjszerkezetet a tetejére:

1. Menjen a 3D ablakba és aktiválja a Héjszerkezet eszközt, összekötött geometria módszerrel, és részletes beviteli módszerrel.

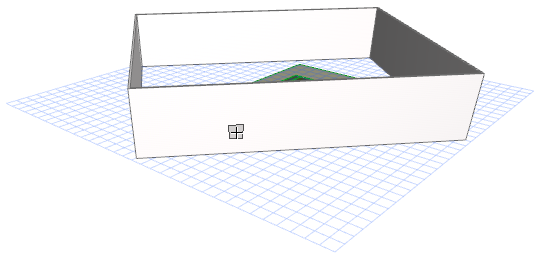

2. Adja meg az első beviteli síkot a fal téglalap egyik oldalán, a fal külső felületére kattintva.

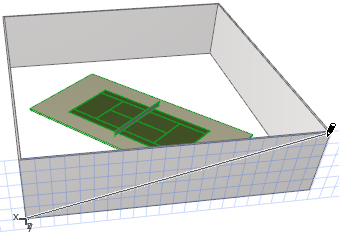

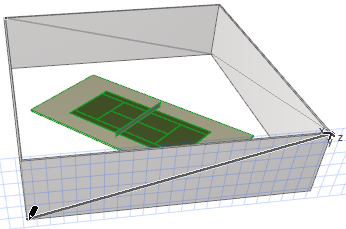

3. Rajzoljon egy vonalat az egyik felső saroktól a másikig, majd kattintson duplán az első profil (egy egyenes, átlós vonal) befejezéséhez.





4. A 3D ablakban forgassa úgy a nézetet, hogy a szemben lévő fal legyen legközelebb. Adja meg a második beviteli síkot a szemben lévő fal külső oldalán, a fal külső felületére kattintva.
5. Ezen a síkon rajzolja meg a második profilt, a visszajelzésre hagyatkozva, hogy lássa, milyen formájú lesz az összekötött héjszerkezet. Ebben az esetben egy átlós, egyenes vonalat fog rajzolni. Kattintson duplán a befejezéshez.

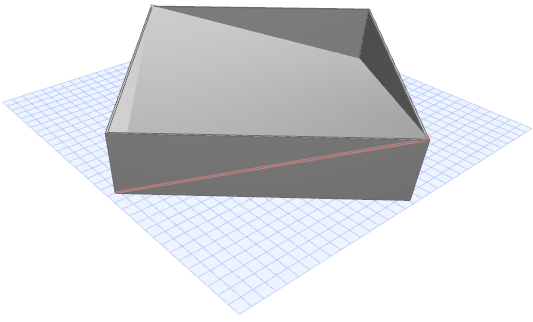

A kiinduló héjszerkezet elkészült.

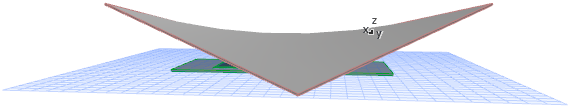

A fal téglalapot törölheti, és megtekintheti az eredményt.

Következő lépésként adja meg a Héjszerkezet kontúrját:

1. Váltson az Alaprajzra.

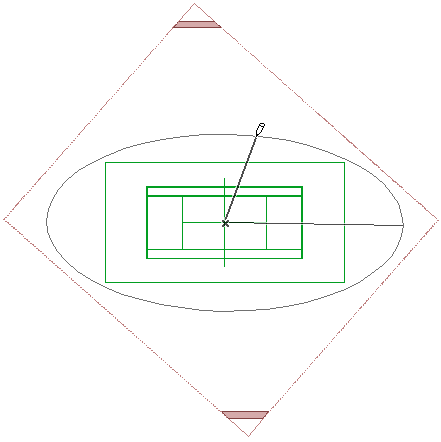

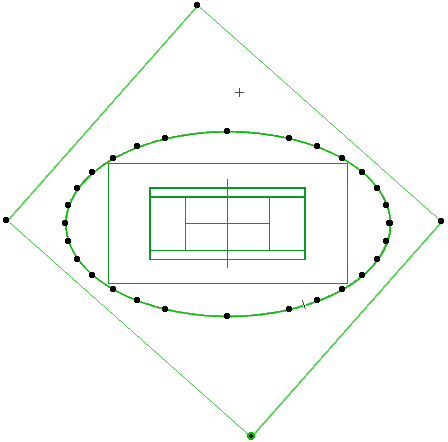

2. A Kör eszköz használatával rajzoljon egy ellipszist, a stadiontető kívánt formájának megfelelően.

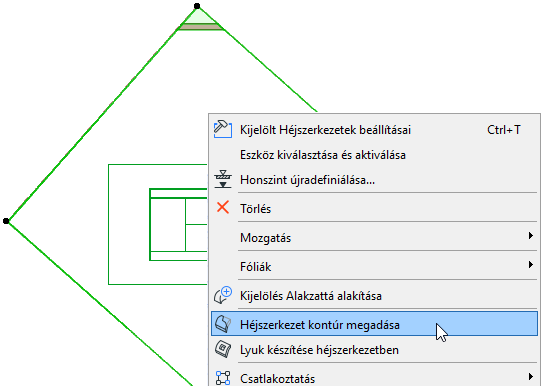

3. Válassza ki a héjszerkezetet. A helyi menüből válassza a Héjszerkezet kontúr megadása parancsot.





4. A Varázspálcával (nyomja le a szóköz billentyűt), kattintson az ellipszisre a héjszerkezet ellipszis formájú kontúrjának megadásához. (Ezután törölheti az ellipszis elemet.)

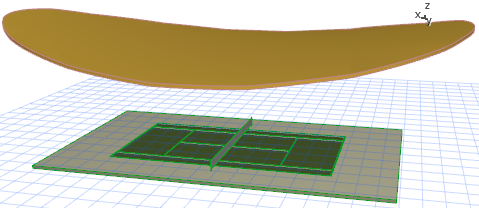

5. Tekintse meg 3D-ben.
6. Helyezze el a stadion határoló falait szükség szerint, majd vágja el azokat a héjszerkezettel.
