Összekötött héjszerkezet: csavart torony

  1. Használja a Héjszerkezet eszköz összekötött geometria módszerét és a Részletes beviteli módszert.

  2. Az Alaprajzon rajzolja meg az első profil poligon alakját (a síkja sima az Alaprajzon). Ebben az esetben egy négyzetet rajzolunk. Dupla kattintással fejezze be az első profil poligont.

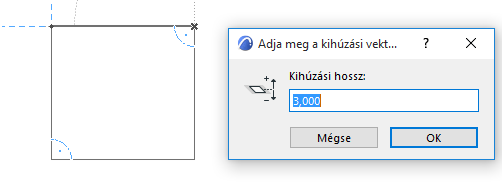

  3. A megjelenő párbeszédpanelen adja meg az összekötött héjszerkezet profilok két síkja (azaz a már elhelyezett első profil, és a második, éppen megrajzolni kívánt profil) közötti távolságot.

  4. Most rajzolja meg a második profil poligonját, amelynek síkja párhuzamos az elsővel. Itt egy torzított négyzetet rajzolunk (itt pirossal jelölve). A visszajelzés a formálódó összekötött héjszerkezetet mutatja.
  5. Kattintson duplán a poligon és a héjszerkezet befejezéséhez.
  6. Ellenőrizze az eredményt 3D-ben.
