Lyuk készítése héjszerkezetben

Az Alaprajzon vagy a Metszet ablakban:

1. Jelölje ki bármelyik héjszerkezetet az Alaprajzon vagy Metszeten.

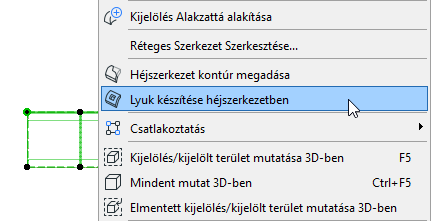

2. A helyi menüből válassza a Lyuk készítése héjszerkezetben parancsot.

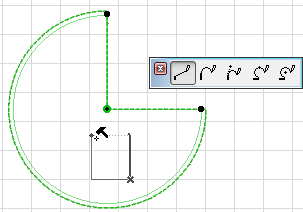

3. Rajzolja meg a kívánt poligont a héjszerkezetre. (A nyílás síkja az Alaprajz, de ez később szerkeszthető.)

   Lásd Héjszerkezet áttörésének módosítása.





4. Ellenőrizze az eredményt 3D-ben:





A 3D ablakban:

1. Válassza ki a héjszerkezetet.
2. A helyi menüből válassza a Lyuk készítése héjszerkezetben parancsot.

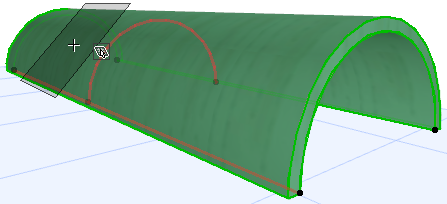

3. Válasszon egy beviteli síkot, amelyre meg szeretné rajzolni az áttörést: használja a visszajelzést a kívánt sík helyének kiválasztására. (A modellben bárhol lévő síkot választhat, nem kell a héjszerkezet tetején lennie.)

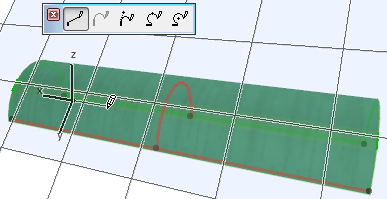

4. Rajzolja meg a kívánt poligont a beviteli síkra. Ez később szerkeszthető.

   Lásd Héjszerkezet áttörésének módosítása.

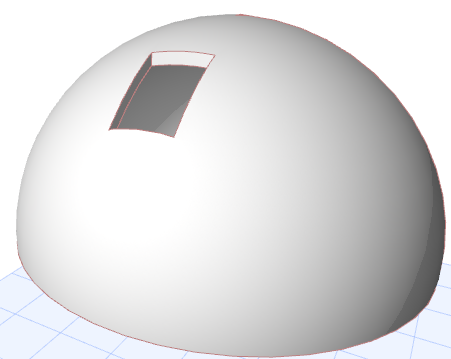

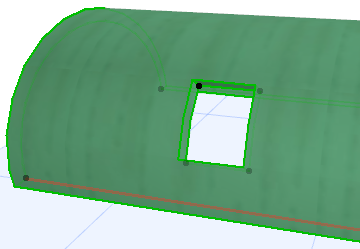

5. Tekintse meg az eredményt.





Video megtekintése

Héjszerkezet áttörések listázása az Interaktív konszignációban

A héjszerkezet áttörések tulajdonságai (pl. áttörések felülete és kerülete) Interaktív konszignációban listázhatók. Egyéb elemekhez hasonlóan, megadhat arra vonatkozó beállításokat („Számítási szabályok”), hogy a program milyen méretű áttöréseket vegyen figyelembe a héjszerkezet térfogatának vagy felületének számítása során.

A részleteket lásd: Számítási szabályok beállításai.
