Héjszerkezet kontúr megadása

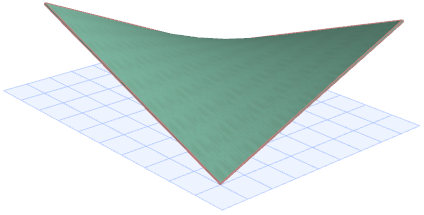

Tegyük fel, hogy van egy, a fentihez hasonló összekötött héjszerkezetünk.

A héjszerkezetet, vagy bármely héjszerkezet geometriát a kívánt formára vághatja, a kontúrját megadva.

1. Váltson az Alaprajzra vagy a Metszet ablakra.
2. Válassza ki a héjszerkezetet.

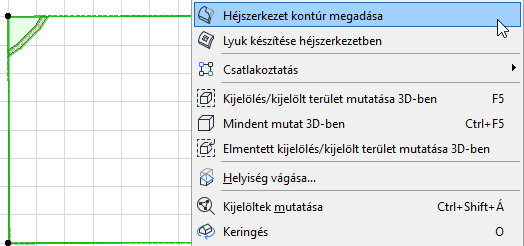

3. A helyi menüből válassza a Héjszerkezet kontúr megadása parancsot.

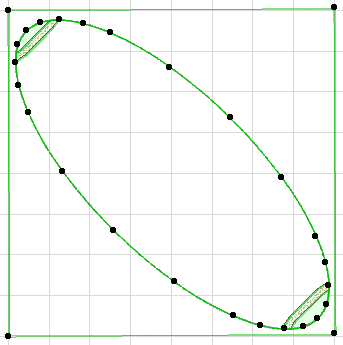

4. Rajzolja meg a kívánt poligont: ebben az esetben egy ellipszist. (Vagy használja a Varázspálcát egy meglévő poligonon.)

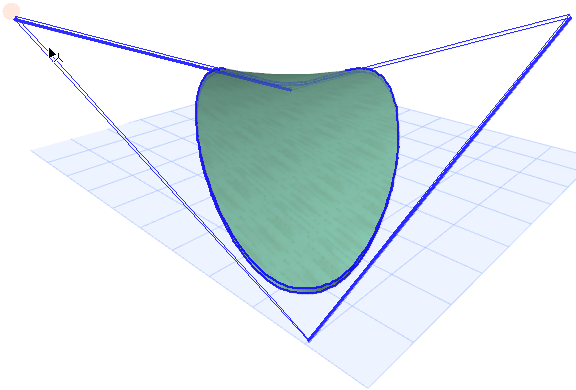

5. Kattintással fejezze be a poligont. A héjszerkezet elvágásra került.









   Lásd még: Héjszerkezet kontúr poligon szerkesztése.
