Héjszerkezet élének vagy héjszerkezet-áttörés élének testre szabása

Egy héjszerkezet élének, vagy héjszerkezetben lévő áttörés élének felülete és/vagy típusa testre szabható.

Miután megadta a testre szabott felület/típus beállításokat, alkalmazhatja azokat csak a kijelölt élre, a kijelölt poligon (áttörés) minden élére, vagy a héjszerkezet minden élére.

1. Válassza ki a héjszerkezetet.

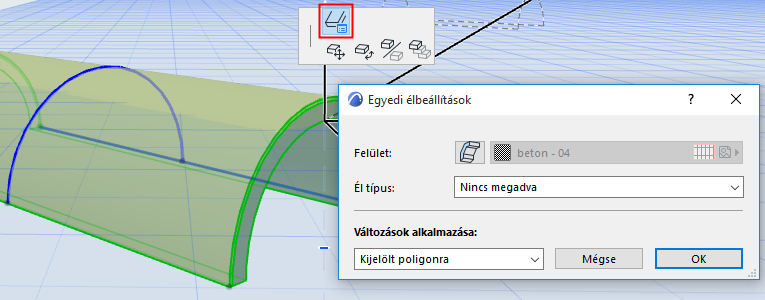

2. Kattintson egy élre a mozgó paletta megjelenítéséhez.
3. Kattintson az Egyéni élbeállítások testre szabása ikonra az azonos nevű párbeszédablak megnyitásához.





4. A vezérlők használatával állítsa be az Oldal felületét és az Él típusát.

   Egyedi héjszerkezet él felület

   Megjegyzés: Alapértelmezett beállításként a héjszerkezet élének felületi anyagát a héjszerkezethez választott építőanyag határozza meg. A héjszerkezet összes élfelülete felülírható a Héjszerkezet beállításai Modell panelének vezérlőivel. Az Egyéni élbeállítások segítségével tovább finomíthatók egy vagy több héjszerkezeti él felületi beállításai.

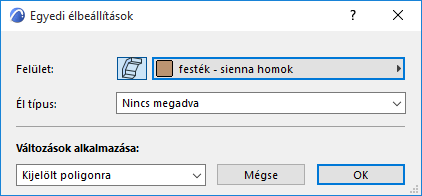

   Felület: Kattintson a Felület felülírása gombra, majd válassza ki az egyedi felületet a héjszerkezet egy vagy több éléhez, illetve végeihez.

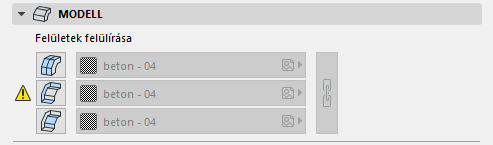

   Ha itt olyan felületet alkalmaz bármely élre, amely eltér a Héjszerkezet beállítások Modell panelén megadott él felületétől (vagy az építőanyagétól), a Modell panel sárga jelzéssel mutatja, hogy egyedi él felület került alkalmazásra.

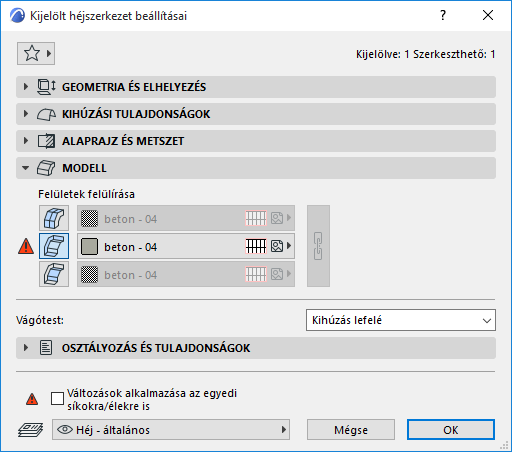

   Ha később, még nyitott párbeszédablaknál módosítja a Héjszerkezet élének felületét a Héjszerkezet beállításainál, az „egyedi élet” jelölő sárga jelzés piros árnyékot kap, ami azt jelenti, hogy a héjszerkezet élére vonatkozó általános beállítás módosulni fog. Biztosan alkalmazza a felülírást minden élre, az egyéni éle(ke)t is beleértve?

   Ha igen, akkor jelölje be a jelölőnégyzetet a Héjszerkezet beállítások panel alján (Változások alkalmazása az egyedi síkokra/élekre is). Ha nem jelöli be, akkor az egyedi élszög felületei nem változnak a beállítotthoz képest.





   Egyedi tetőél típus

   Éltípus: típust választhat a héjszerkezet éle számára.

   Az itt megadott Héjszerkezet éltípus paraméterként használható bármely Archicad listázó funkcióban.

   Az éltípusok magyarázataként lásd: Héjszerkezet listázási paraméterek.

   Változások alkalmazása

   Változások alkalmazása: miután megadta a beállításokat szükség szerint, válassza ki az éleket, amelyekre alkalmazni kívánja a módosításokat:

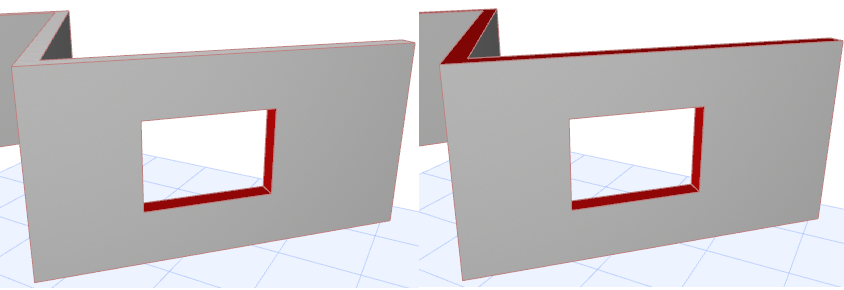

   • A Kijelölt élre opció a lent kiválasztott beállításokat (felület, éltípus) csak a helyi paletta megjelenítésekor kijelölt élre alkalmazza.
   • A Kijelölt poligonra opció a megadott beállításokat csak a kijelölt Héjszerkezet kihúzott végeire vagy az áttörés éleire alkalmazza, attól függően, hogy melyik volt kijelölve.
   • Az Összes élre opció a kiválasztott beállításokat a Héjszerkezet valamennyi élére és az áttörések éleire egyaránt alkalmazza.





5. Kattintson az OK gombra a módosítások alkalmazásához.
