Függönyfal létrehozása az Alaprajzon

  1. Válassza ki a Függönyfal eszközt.

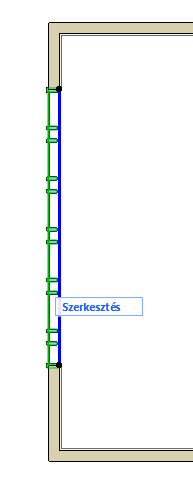

  2. Válassza a Vonallánc – Egyetlen geometria módszert az Infótáblán.

  3. Rajzoljon a függönyfal hosszúságának megfelelő referenciavonalat.
    Megjegyzés: Ha a séma rögzített méretű hálómintával rendelkezik, a szellem-visszacsatolás és a ceruza/illesztési pont jelzi, hol fejeződik be a minta következő szakasza.


  4. Kattintson a referenciavonal befejezéséhez.

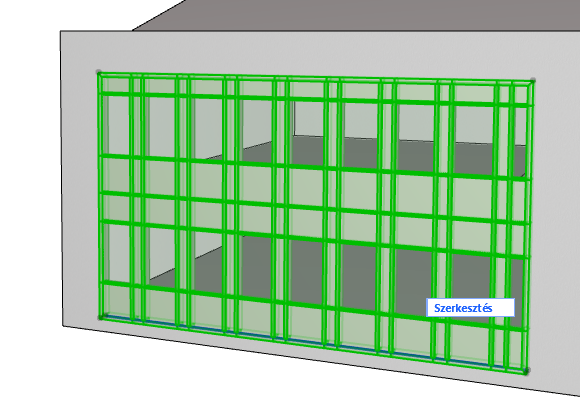

  5. Ellenőrizze az eredményt a 3D ablakban.



Láncolt függönyfal

Több szakaszból álló függönyfal készítéséhez használja a Láncolt geometriai módszert. A referenciavonal sokszögvonal.


  • Minden szegmensre külön sémát adhat meg, mindegyiket külön mintával - szerkesztő módban.
  • Két szomszédos szegmens összekapcsolásakor mindig elhelyezésre kerül egy keret. Az ilyen keret nem törölhető. (Kívánság szerint beállítható úgy, hogy ne legyen látható; ehhez válassza ki a keretet Szerkesztő módban, és módosítsa típusát a Keret beállításai panelen.)
