Húzástípusok egyenlő belépésű húzásoknál

Lépcső beállításai: Geometria és elhelyezés panel

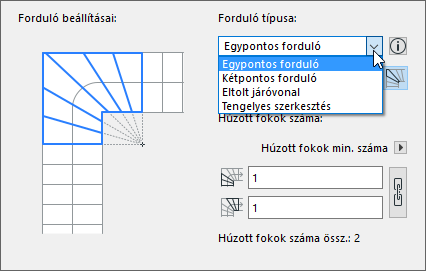

1. Válasszon az egyenlő belépésű húzások négy típusa közül az előugró ablakban: Egypontos forduló, Kétpontos forduló, Tengelyes szerkesztés és Eltolt járóvonal.

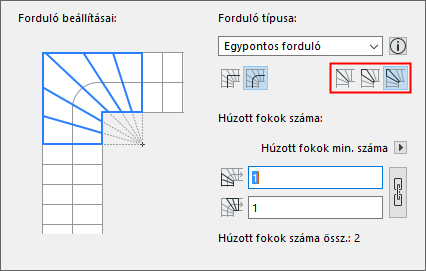

2. Kattintson egyre a három ikon közül a lépcsőlapok fordulási ponton – ahol a forduló tengelye metszi a járóvonalat – történő elosztásának beállításához:





• Fellépés: helyezzen homloklapot a fordulási pontra
• Szimmetrikus belépés: egy lépcsőlap feleződik a fordulási pontnál
• Aszimmetrikus belépés: a lépcsőlap elhelyezése nincs korlátozva

Lásd az alábbi ábrákat:

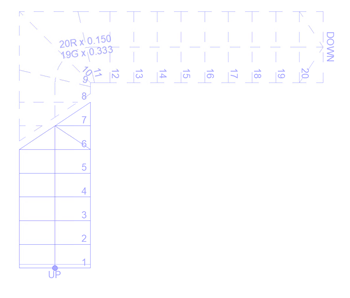

1. Ábra Húzott forduló típusa: másodlagos járóvonalFordulási pont: Homloklap

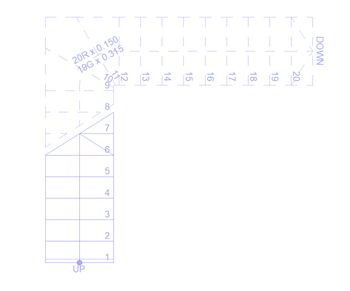

2. Ábra Húzott forduló típusa: másodlagos járóvonalFordulási pont: szimmetrikus belépés

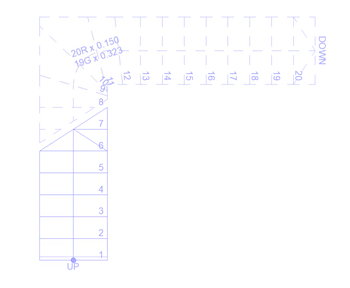

3. Ábra Húzott forduló típusa: másodlagos járóvonalFordulási pont: aszimmetrikus belépés

Húzott forduló szakaszai

A húzott forduló szakaszánál a járóvonal húzott részének középpontja jelenti a húzott forduló kezdőpontját.

• A szögfelezők merőlegesek a járóvonalra, és áthaladnak ezen a ponton.
• Az egyenlő belépések mérése ettől a ponttól kezdődik.
• A keskenyedő lépcsőlap minimális szélességeit ennek a pontnak a belső élre eső vetítésétől mérjük.
