Lépcsőlap és homloklap burkolatok

Lépcsőlap és homloklap beállításai: Összetevő kiválasztása

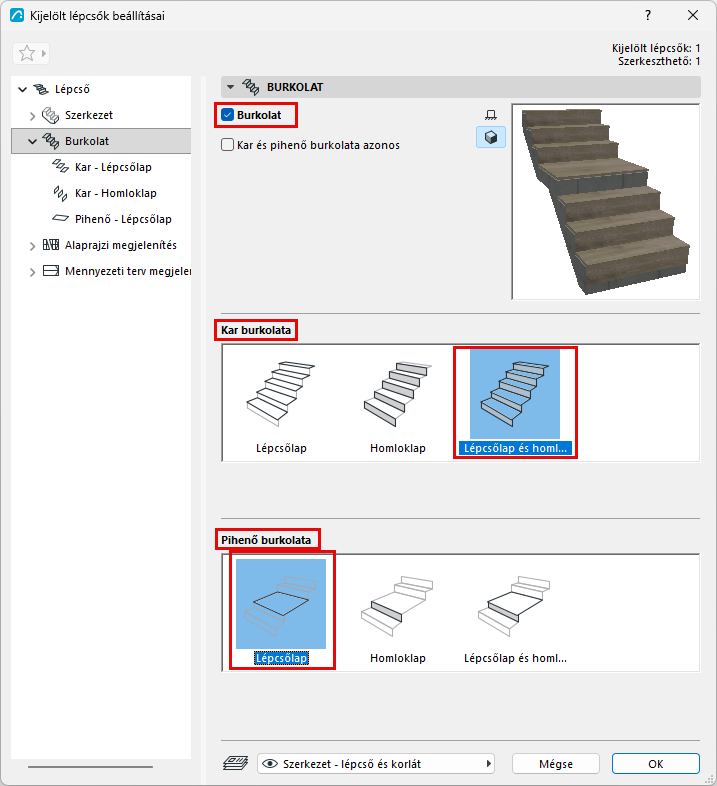

Válassza ki a Lépcsőlap és homloklap beállítási oldalakon előugró ablakban azt a GDL összetevőt, amelyet burkolatként kíván használni:

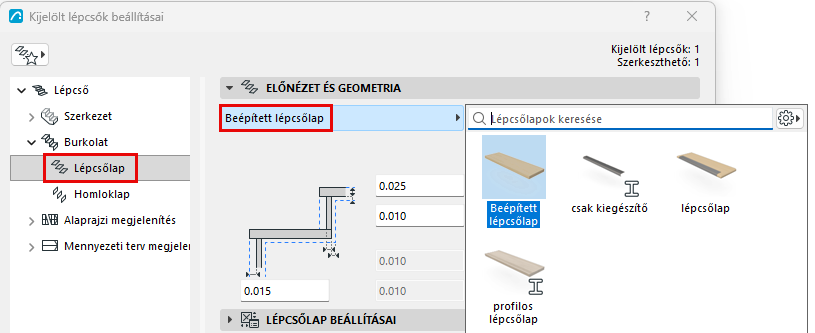

1. Ábra Összetevő kiválasztása a lépcsőlapok burkolatához

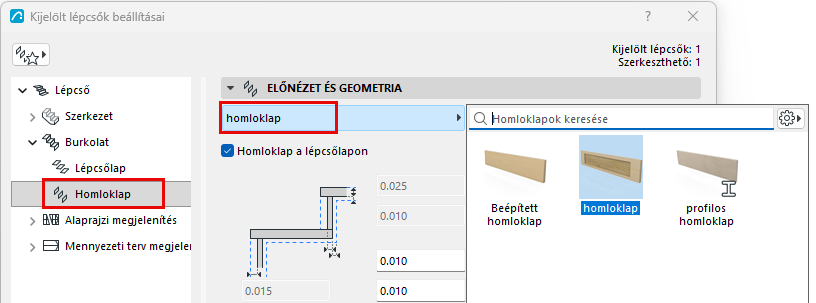

2. Ábra Összetevő kiválasztása a homloklapok burkolatához

Fellépés a belépésen: Jelölje be ezt a lehetőséget, ha a homloklapot a lépcsőlap tetejére kívánja helyezni. (Ha nem jelöli be ezt a négyzetet, a homloklap a lépcsőlap alsó síkjáig húzódik – lásd az ábrát.)

Lépcsőlap és homloklap beállításai:

A kiválasztott burkolat formájának és megjelenésének meghatározásához használja a Lépcsőlap vagy a Homloklap beállításai panelt. Az elérhető beállítások a választott összetevő függvényében változnak:

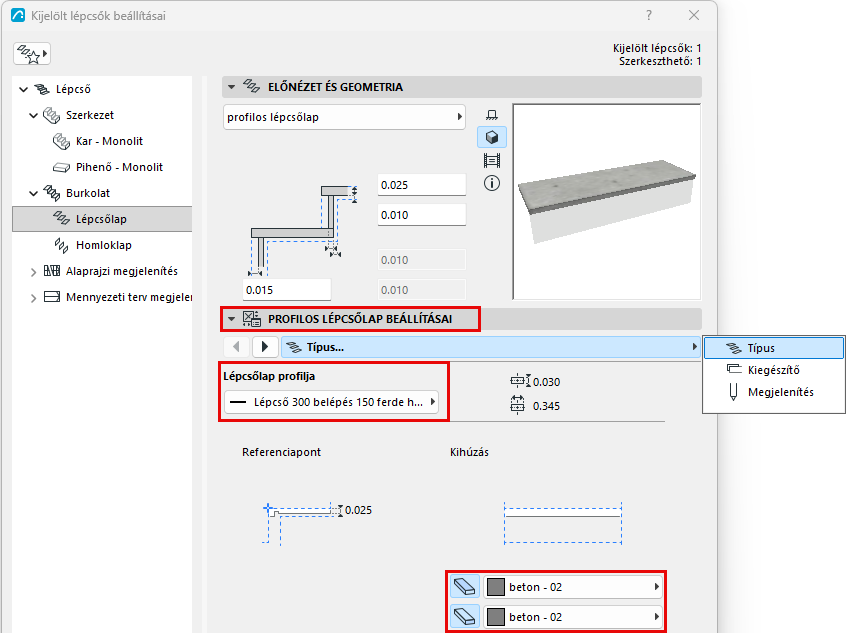

3. Ábra Lépcsőlap profiljának és építőanyagainak kiválasztása

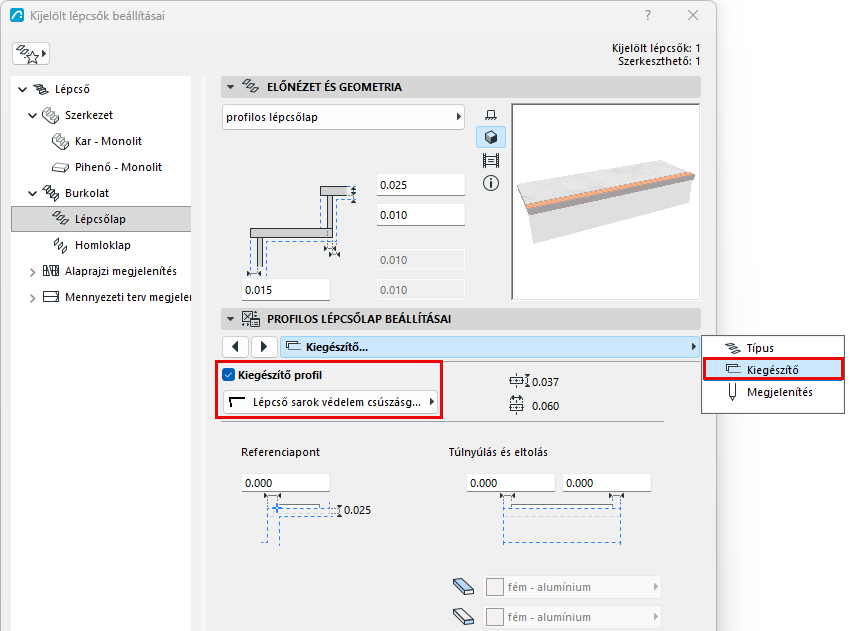

4. Ábra Külön profil választása a lépcsőlap kiegészítőjéhez

Összetevők meghatározása Mag/Burkolat/Egyéb típusúként

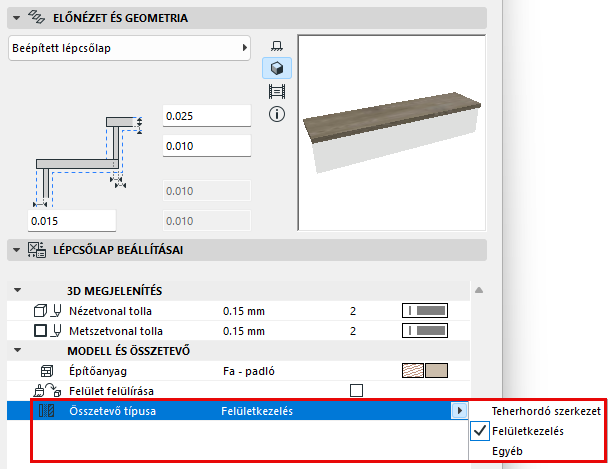

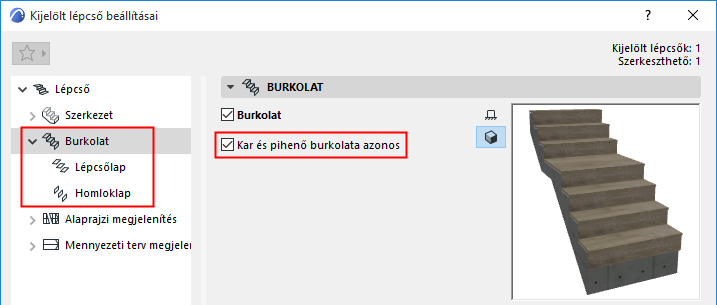

A Beállítások párbeszédablak Megjelenítés szakaszában: állítsa be az összetevőket Mag/Burkolat/Egyéb típusúként. (Az elemek külön-külön történő beállításához törölje az „Egységes összetevőtípusok” jelölőnégyzet jelölését.)

Ha ilyen módon határozza meg az összetevőtípusokat, az lehetővé teszi a megjelenítésük vezérlését a Részleges szerkezetmegjelenítés segítségével. Például a csak szerkezetet tartalmazó koordinációs nézetek megjelenítéséhez válassza a „Csak a mag” lehetőséget a nézet Részleges szerkezetmegjelenítés beállításaként. Ezzel elrejti a „Burkolat” vagy „Egyéb” típusúként meghatározott lépcsőösszetevőket.

Lépcsőlap vagy homloklapok egyesével történő módosítása

Szerkesztő módban módosíthatók a lépcsőlapok és a homloklapok egyes összetevői. A lépcsőlapokat és a homloklapokat külön-külön kell módosítani.

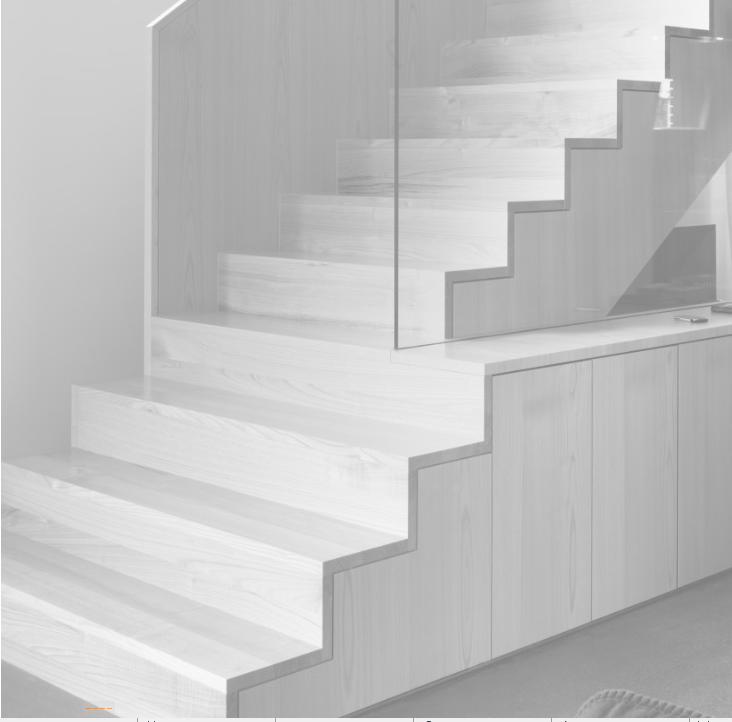

Például szerkesztheti a „beépített szekrény” szerkezetű lépcső bizonyos lépcső- és homloklapjainak formáját.

1. Jelölje ki a lépcsőt, és kapcsolja be a szerkesztő módot. Válassza a Sematikus nézetet.

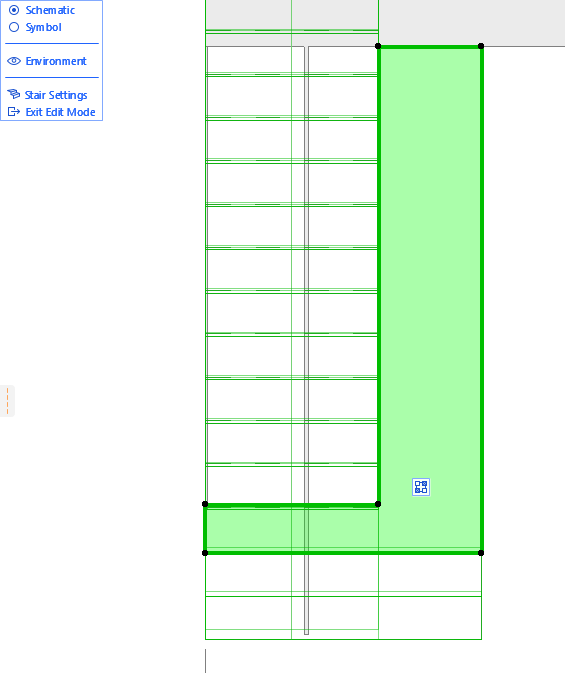

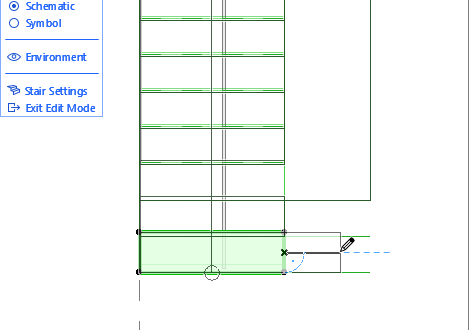

2. Egyesével jelölje ki az összes lépcsőlapot. Szerkesztésükhöz használja a mozgó paletta szokásos parancsait.

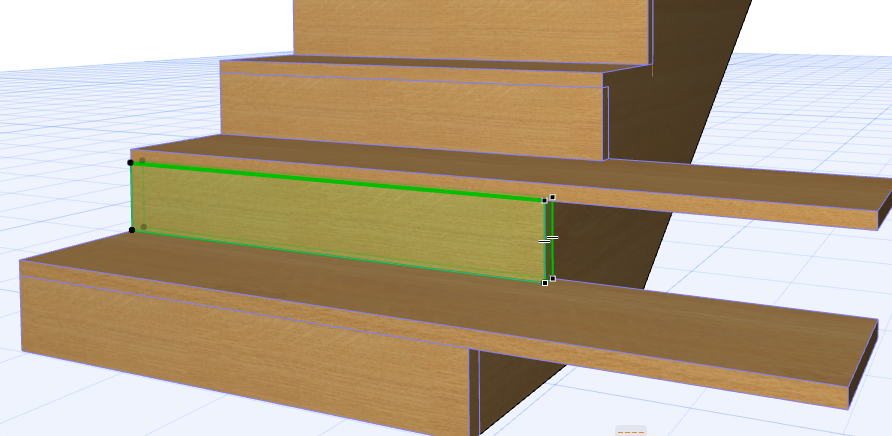

3. Váltson a 3D ablakra. Ne feledje, hogy továbbra is szerkesztő módban van.

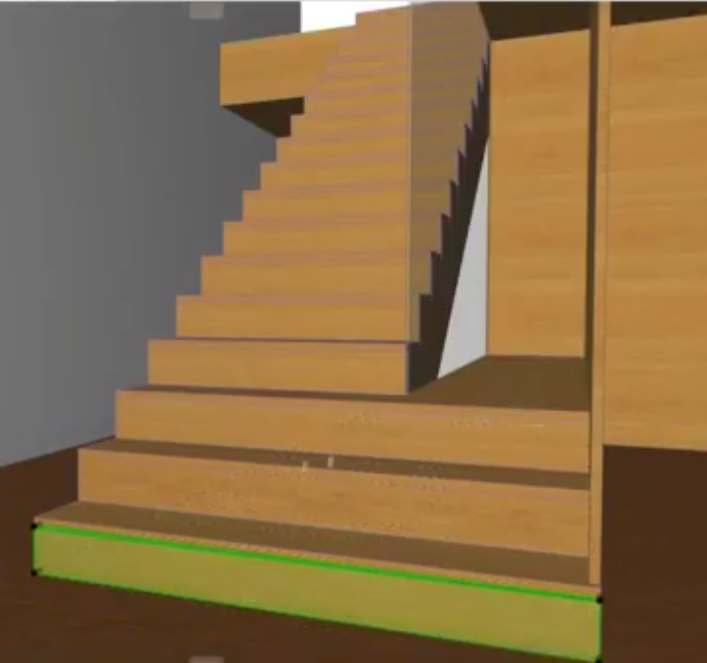

4. Folytassa a lépcső összetevőinek szerkesztését: itt a homloklapok módosíthatók egyesével.

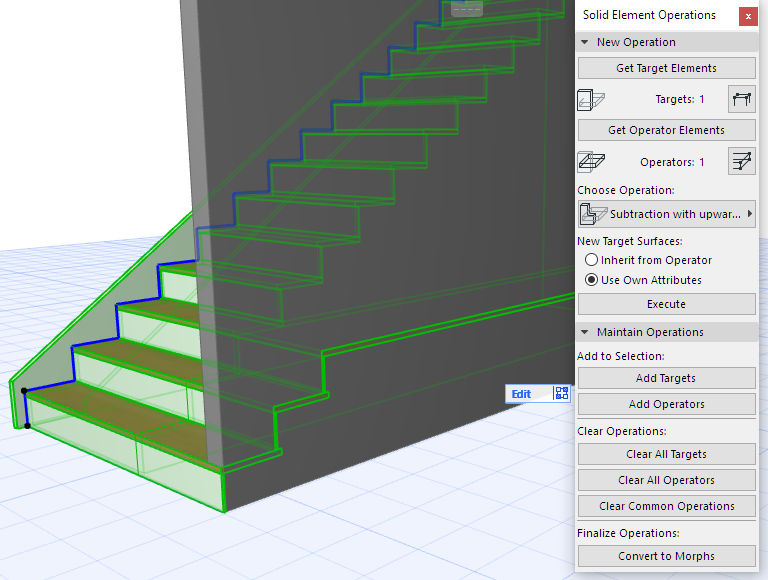

5. Ha elkészült a lépcső, csatlakoztassa azt a falhoz a Szilárdtest-műveletek segítségével.





Egyedi lépcsőlap szakaszának meghatározása: elülső, hátsó, bal vagy jobb

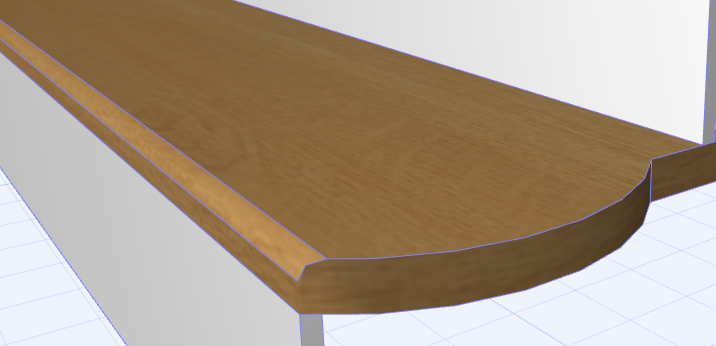

Amikor egy lépcsőlapot szerkeszt annak formájának módosításához, előfordulhat, hogy a Lépcsőlap kiegészítők – például a lépcsőfok éle – nem érnek el a testre szabott részekig.

Ilyen esetben a lépcsőlap bármelyik szakasza beállítható az általános formájú lépcsőlap elülső, hátsó, bal vagy jobb oldalaként.

1. Jelölje ki a lépcsőt, majd kapcsolja be a szerkesztő módot.
2. Jelöljön ki egy lépcsőlapot, majd kattintson az egyik oldalsó szakaszára.

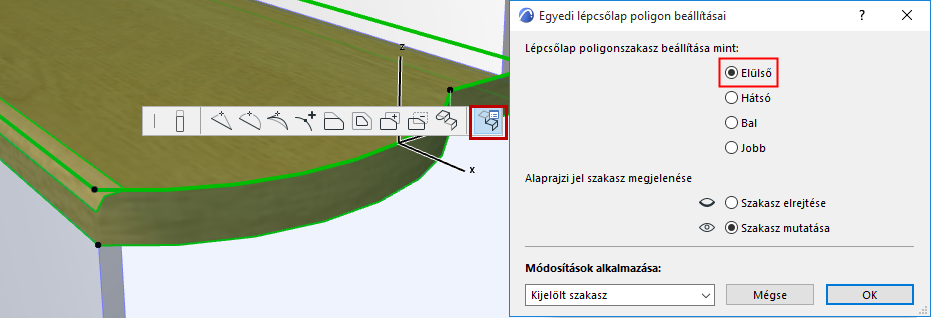

3. A Mozgó palettáról válassza az Egyedi lépcsőlap poligon beállítások parancsot:





4. Állítsa be a lépcsőlap poligonszakaszt "Elülső" szakaszként.
   Megjegyzés: A lépcsőlap összes szakaszának módosításához válassza a Minden szakasz opciót a Változások alkalmazása előugró ablakban.

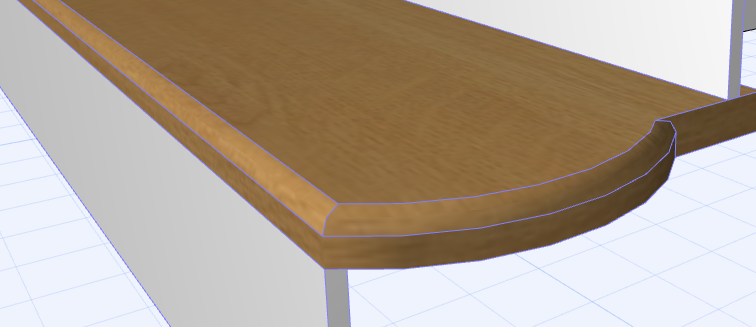

5. A lépcsőlap egyedi szakasza ekkor a lépcsőlap elülső oldalaként viselkedik, és megjeleníti a lépcsőfok élét is.





Homloklap magasságainak egyesével történő módosítása szerkesztő módban (Metszet/Homlokzat)

Az összes homloklap magasságának egyesével történő módosításához használja a szerkesztő módot a Metszet vagy a Homlokzat ablakban.

(Például régi lépcső dokumentálásához, amely különböző magasságú homloklapokkal rendelkezik.)

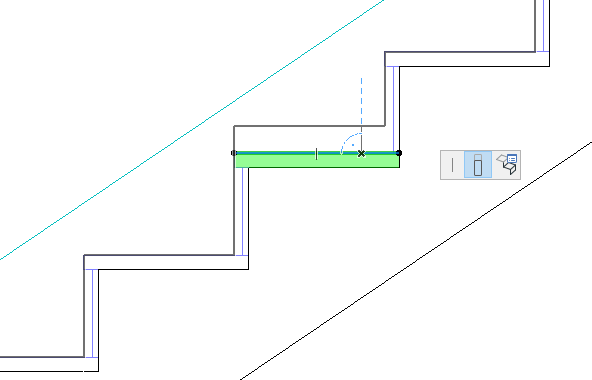

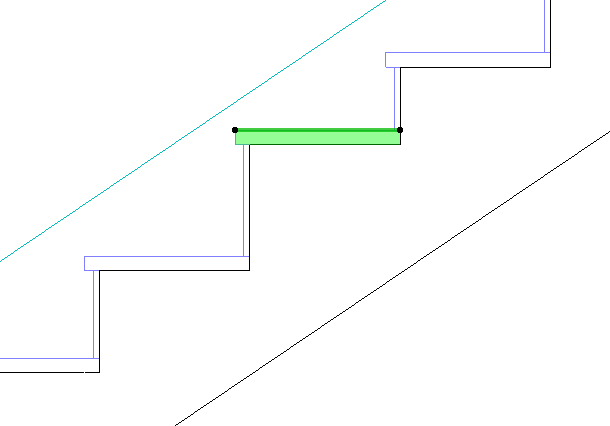

1. Jelölje ki a lépcsőt a Metszet/Homlokzat ablakban, és kapcsolja be a szerkesztő módot.
2. Jelöljön ki egy lépcsőlapot.
3. Húzza a lépcsőlap tetejét a kívánt helyre.





A Fellépés magassága módosult. Vegye figyelembe, hogy a módosítás a teljes lépcső formáját érinti (beleértve a kapcsolódó szerkezetet).

Egyetlen lépcsőlap tetszőleges élének elrejtése

Előfordulhat, hogy el kell rejtenie a lépcsőlap egyik vonalát 2D nézetben. Például elrejthető a lépcsőlap felső vonala, ha az utolsó lépcsőlap a pihenő fedlapjával azonos szinten van.

1. Jelölje ki a lépcsőt az Alaprajz ablakban, és kapcsolja be a szerkesztő módot.
2. Ügyeljen, hogy szerkesztő módban a Sematikus nézet legyen bekapcsolva
3. Jelöljön ki egy lépcsőlapot, majd kattintson az egyik oldalsó szakaszára.

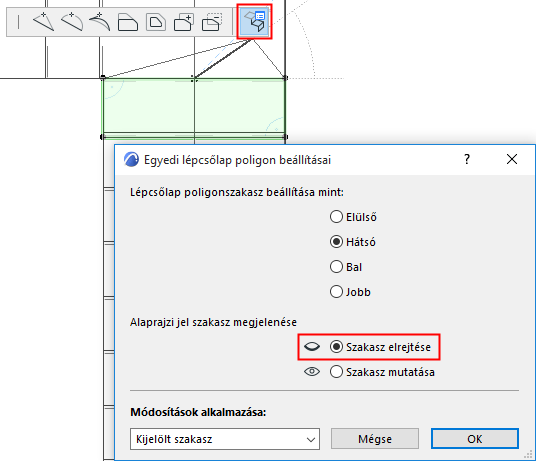

4. A Mozgó palettáról válassza az Egyedi lépcsőlap poligon beállítások parancsot:





5. Kattintson a Szakasz elrejtése lehetőségre
   Megjegyzés: Az összes szakasz elrejtéséhez válassza a Minden szakasz opciót a Változások alkalmazása előugró ablakban.
6. Tekintse meg az eredményt Alaprajzi jel nézetben.
